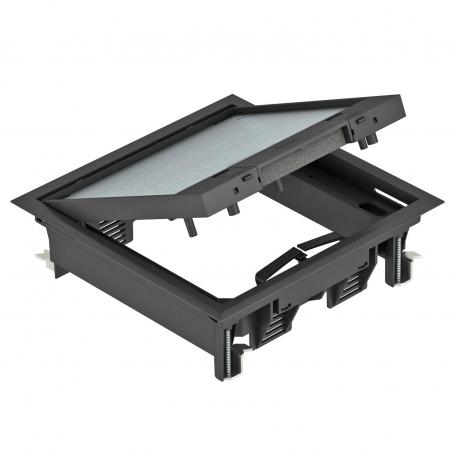

Boîtier de sol GES4 avec coulisseau d'arrêt
Réf. 7405146 | EAN 4012195890676
- Description du produit
-
Description du produitBoîtier de sol avec coulisseau d'arrêt pour 6 appareillages individuels Modul 45 au maximum dans 2 supports universels UT3, insertion dans les systèmes de goulottes et dans les faux planchers à l'intérieur.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 8 ou 10 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 2 compartiments, pour la pose du support de montage MT4. Deux plaques de recouvrement APMT2 peuvent être installées.
Évidement du revêtement de sol dans le couvercle à charnière préréglé à 5 mm, si nécessaire également réglable à 3, 8 ou 10 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 000 N Coloris noir graphite ; RAL 9011 Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape non convient pour goulotte sous chape, noyée dans la chape oui Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Convient pour nettoyage humide non Dimension 222x222x65 Dimension h 73 mm Dimension nominale pour boîtier d'appareillages 4 Empreinte CO₂ (GWP) du berceau à la porte 3,588 kg CO₂e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur 65 mm Hauteur de chape min. 73 mm Hauteur de plancher min. 73 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 222 mm Largeur dimension d'installation 201 mm Largeur dimension extérieure 222 mm Longueur 222 mm Longueur dimension d'installation 201 mm Longueur dimension extérieure 222 mm Matériau polyamide Mécanisme d'ouverture Glissière de verrouillage Modèle carré Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers support appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES4-2U10T 9011 / 7405146 , 0.25MB , pdfDéclaration de conformité UE GES4-2U10T 9011 / 7405146 , 0.16MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfInstructions de montage Notice de montage GES 2U , 0.19MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
