Boîte de sol sous plancher UDSR9 pour tuyau d'installation et goulotte en métal
Réf. 7400359 | EAN 4012195729891
- Description du produit
-
Description du produit
Boîte de sol de raccordement sous plancher avec une ouverture de montage fixe et non modifiable de Ø 305 mm pour une unité d'installation R9. L'ouverture de montage est réalisée à l'aide d'un élément de coffrage compris dans la livraison. La boîte sous plancher est dotée d'ouvertures de montage pour goulottes sous plancher à 2 ou 3 compartiments en tôle de taille nominale 25038 ainsi que de six tuyaux d'installation M20 ou M25 sur les quatre côtés. La boîte est essentiellement adapté à une utilisation dans des structures de sol avec chape en ciment d'une hauteur de montage allant jusqu'à 95 mm.
- Caractéristiques techniques
-
Dimensions

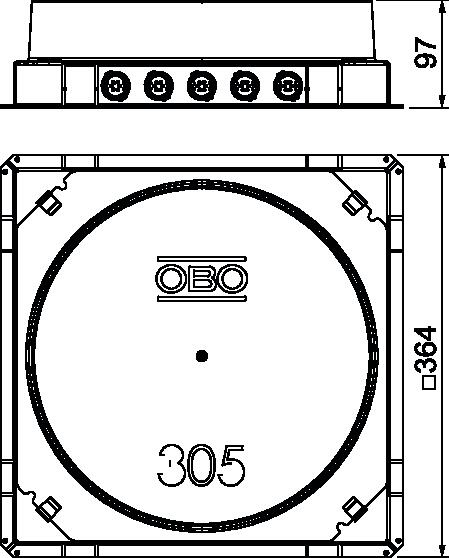

Cote d Ø 305 mm Dimension 364x364x97 Dimension nominale pour boîtier d'appareillages R9 Hauteur de chape max. 95 mm Hauteur de chape min. 65 mm Matériau acier Surface galvanisé sendzimir - Tous les types
- Téléchargements
-
Fiche technique UDSSD 25038 R9 / 7400359 , 0.26MB , pdfDéclaration de conformité UDSSD 25038 R9 / 7400359 , 0.22MB , pdfApprobation Homologation VDE EÜK-SN , 0.18MB , pdf
