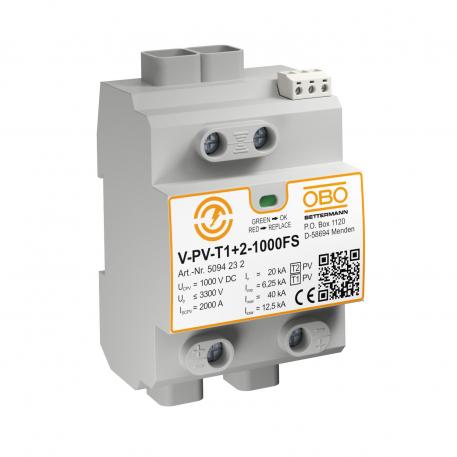

Bloc complet PV 1000 V CC avec signalisation à distance
Réf. 5094232 | EAN 4012196603725
- Description du produit
-
Description du produitParafoudre combiné de type 1+2 selon EN 50539-11 pour la protection contre la foudre et les surtensions des installations photovoltaïques.
• Liaison équipotentielle de protection contre la foudre selon CEI 62305 (VDE 0185-305)
• Protection contre les surtensions selon CEI 60364-7-712 (VDE 0100-712)
• Capacité de décharge jusqu'à 12,5 kA (10/350) et 40 kA (8/20)
• connexion Y résistante aux erreurs avec affichage de l'état
• La variante FS dispose d'un contact inverseur sans potentiel pour la signalisation à distance
Application: dispositifs de protection contre les courants de foudre et les surtensions pour les systèmes PV.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Classe de contrôle type 1 oui Classe de contrôle type 2 oui Coloris gris Contacts FM Contact inverseur Courant de choc de décharge (10/350) [total] 12,5 kA Courant de choc de décharge (10/350 μs) 6,25 kA Courant de décharge (8/20 µs) [total] 40 kA Courant de décharge maximal (8/20 μs) 40 kA Courant nominal de décharge (8/20 µs) 20 kA Dimension 1000V DC Fusible intégré non Hauteur 120 mm Indice de protection IP20 Largeur 71,2 mm Longueur 65,5 mm Max. Tension PV 1000 V Modèle Configuration en Y + FS Modèle des pôles autres OBO_Courant de charge nominal (borne d'entrée / de sortie) 50 A Report d'alarme oui Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 2,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 80 °C Température de service min. -40 °C temps de réponse <25 ns Tension max. permanente CC 1000 V Type de ligne pour appareils de protection contre les surtensions Câble d'énergie CC (PV) Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non type du réseau DC ZPF 0→2 - Tous les types
