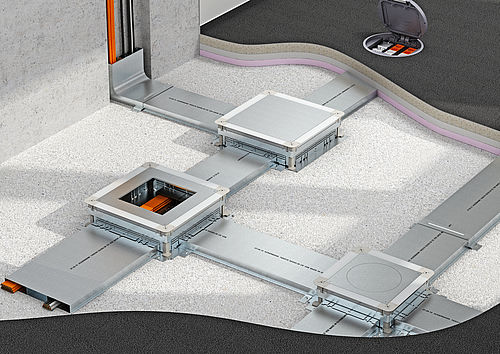

EÜK door afwerkvloer overdekt kanaalsysteem
Het EÜK-systeem van OBO is een van de meest populaire ondervloersystemen. Ontwerpers over de hele wereld vertrouwen op de verscheidenheid, betrouwbaarheid en flexibiliteit. In samenwerking met OBO konden zo tal van geavanceerde bouwprojecten worden gerealiseerd. Het EÜK-systeem voldoet aan alle eisen op de bouwplaats en het daaropvolgende gebruik.
Experts op het gebied van de ondervloer
Het door dekvloer overdekte kanaalsysteem van OBO is in Europa het eerste ondervloersysteem, zoals wij dat vandaag de dag kennen. Het systeem werd reeds in 1965 geïntroduceerd en wordt sindsdien continu aan de actuele installatiegebruiken aangepast. Inmiddels gebruiken ontwerpers, architecten en aannemers de bewezen techniek al vijf decennia lang. Vooral wanneer het gaat om een hoge flexibiliteit met de voeding van uit het vloeroppervlak.
Robuust en veelzijdig
Of het nu gaat om cementvloeren, gietasfalt, zwevende dekvloeren of verwarmde vloeren - het EÜK-systeem is geschikt voor alle soorten dekvloeren. Ook wijzigingen van de vloerbekleding vormen geen probleem. Het systeem kan gebruikt worden voor verschillende vloerbedekkingen (steen, marmer, hout, textiel, kunststof bekledingen ...). Tegelijkertijd is dit systeem te combineren met droge, vochtige of nat gereinigde vloerbedekkingen.
Uitbreiding tot systeem voor zware belasting
Afhankelijk van het bouwproject biedt het systeem oplossingen voor vloerconstructies met verhoogde belastingsvereisten. Het EÜK-systeem kan worden uitgebreid tot een systeem voor zware belasting. Daarbij is de belastbaarheid van het EÜK-systeem volgens NEN-EN 50085-2-2 getest. Het doorgaand gesloten kanaalsysteem beschermt de geïnstalleerde kabels en houdt op de bouwplaats stof en vuil op afstand.
Eenvoudig te monteren

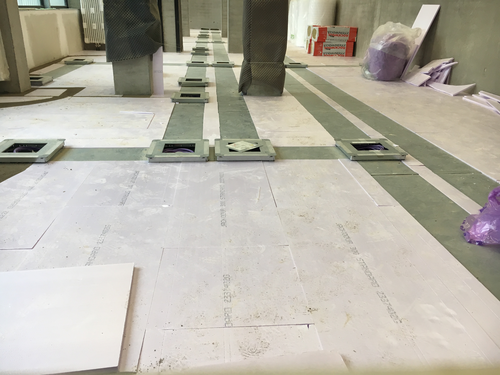

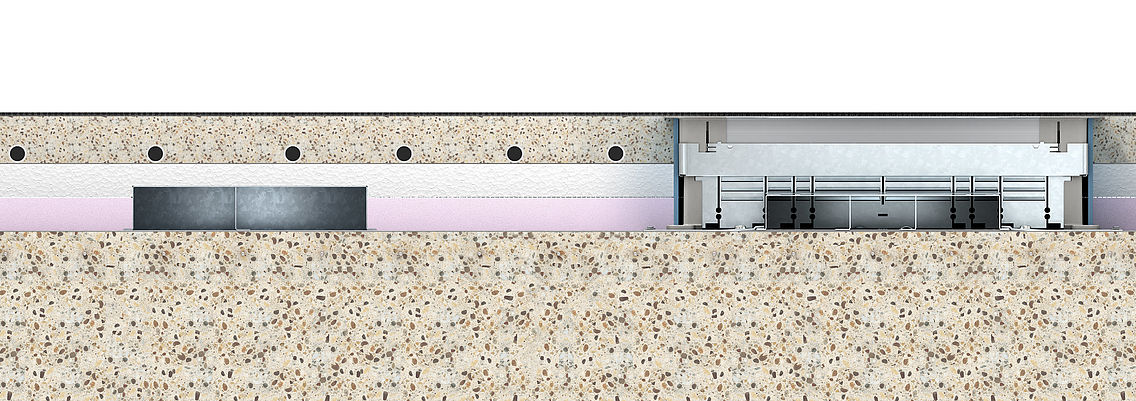

De ondervloerkanalen en ondervloerdozen van het EÜK-systeem worden direct op het ruwe beton gemonteerd. Als bescherming tegen warmteverliezen en de reductie van het contactgeluid worden isolatielagen gebruikt. Deze isolatielagen ommantelen het kanaalsysteem volledig. Ook een combinatie met een vloerverwarming in de dekvloer is mogelijk. Hierbij ligt het kanaalsysteem onder de vloerverwarming en bevindt het zich zodoende volledig gescheiden in de isolatielaag.
Het solide systeem laat tijdens de bouw de kracht zien. Het is tijdens de gehele montage volledig gesloten. De ondervloerdozen worden door de montagebeschermdeksel beschermd. Zo kan er geen verontreiniging in het systeem binnendringen en blijft de binnenruimte schoon. De ondervloerdozen dekken een groot nivelleerbereik van 70 tot 220 mm hoogte van de afwerkvloer af. Bovendien kunnen de vloerdozen van het kanaalsysteem worden losgekoppeld zodat ze in de dekvloer zweven. Door deze ontkoppeling kunnen scheuren in de aangrenzende vloerbekleding en dekvloer voorkomen worden.
De stopcontacten, data- en multimedia-aansluitingen kunnen flexibel worden geïnstalleerd met behulp van de eigen Module 45-serie van OBO. Deze modules kunnen met behulp van universele dragers in alle apparatuurinstallaties worden geïnstalleerd. Deze apparatuurinstallatie-units zijn in de vorm van modulair opgebouwde cassettes en inbouwdozen verkrijgbaar.

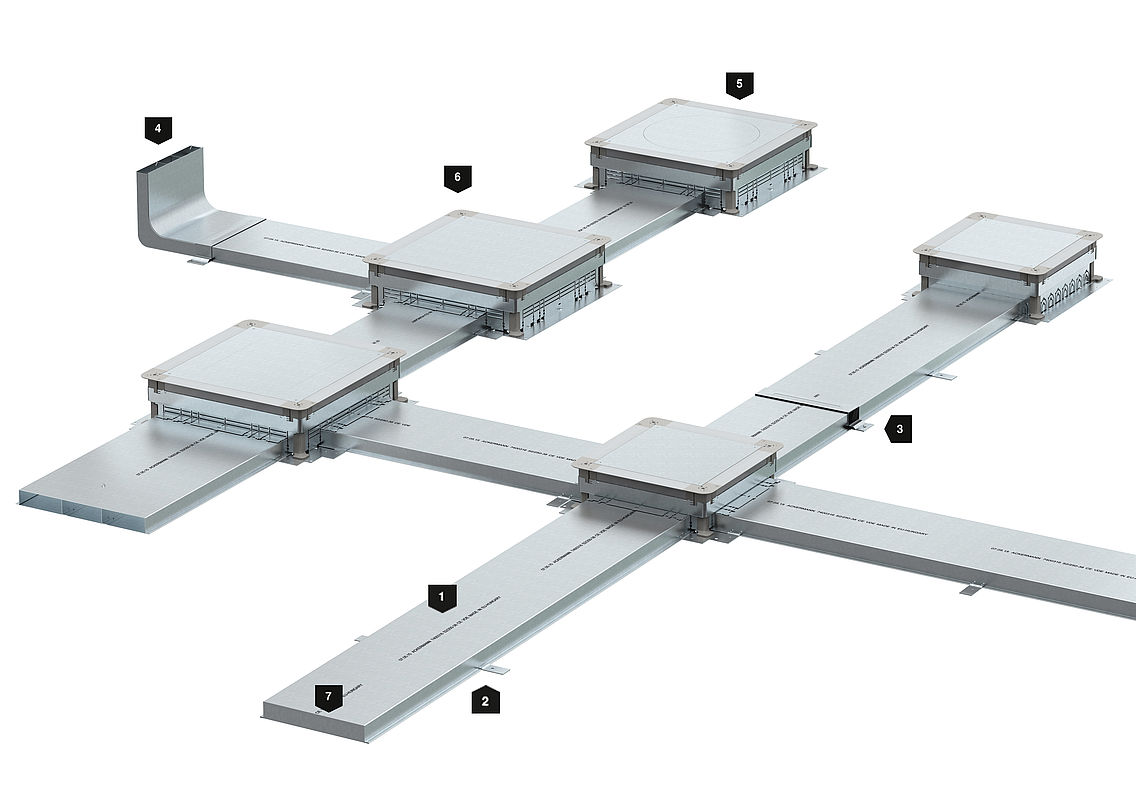

Installatie principe
1 | Vloerkanaal |
2 | Kanaal/vloerdoosverbindingshoek |
3 | Kanaalverbinder |
4 | Verticale bocht |
5 | Ondervloerdoos met montagedeksel en dekselblindplaat (UGD) |
6 | Ondervloertrek- en aftakdoos (UZD) |
7 | Eindstuk |
Geluidswering en brandbeveiliging getest

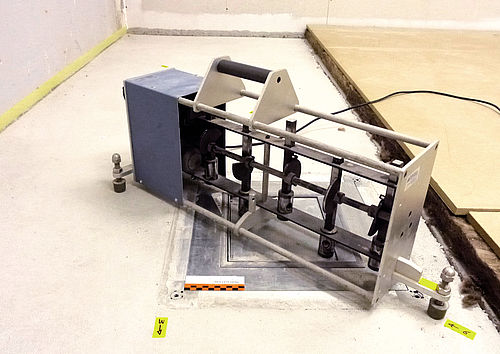

Het kanaalsysteem voldoet aan de geluidsweringseisen van de bouwconstructie. Hiervoor wordt het bovenframe van de ondervloerdoos na het leggen van de dekvloer losgekoppeld van het onderste deel van de doos. Het frame zweeft nu op de dekvloer zonder een directe verbinding met het ruwe beton. Door deze scheiding kan via het kanaalsysteem en de ondervloerdoos geen geluid worden overgedragen. Het door afwerkvloer overdekte kanaalsysteem EÜK kan ook in vlucht- en reddingswegen en door brandwanden gemonteerd worden. Hiervoor zijn speciale brandwerende OBO-kabeldoorvoeringen noodzakelijk. Het kanaalsysteem is door de gesloten constructie voor uitstekende kabelbescherming, netheid van de kabelinstallatie en elektromagnetische afscherming geschikt. Deze afscherming is ook tijdens de bouwfase gegarandeerd.
Schuine kanaalinvoeren
Met de voorbereide kanaalopeningen van de ondervloerdozen van het EÜK-systeem is ook een richtingsverandering of schuine kanaalinvoer (max. 7°) zonder aanpassingssnede mogelijk. Schuine kanaalinvoeren met een hoek groter dan 7° kunnen met een passende aanpassingssnede tot stand worden gebracht. Deze aanpassingssnede moet afhankelijk van doosmaat en invoeropening worden uitgevoerd.

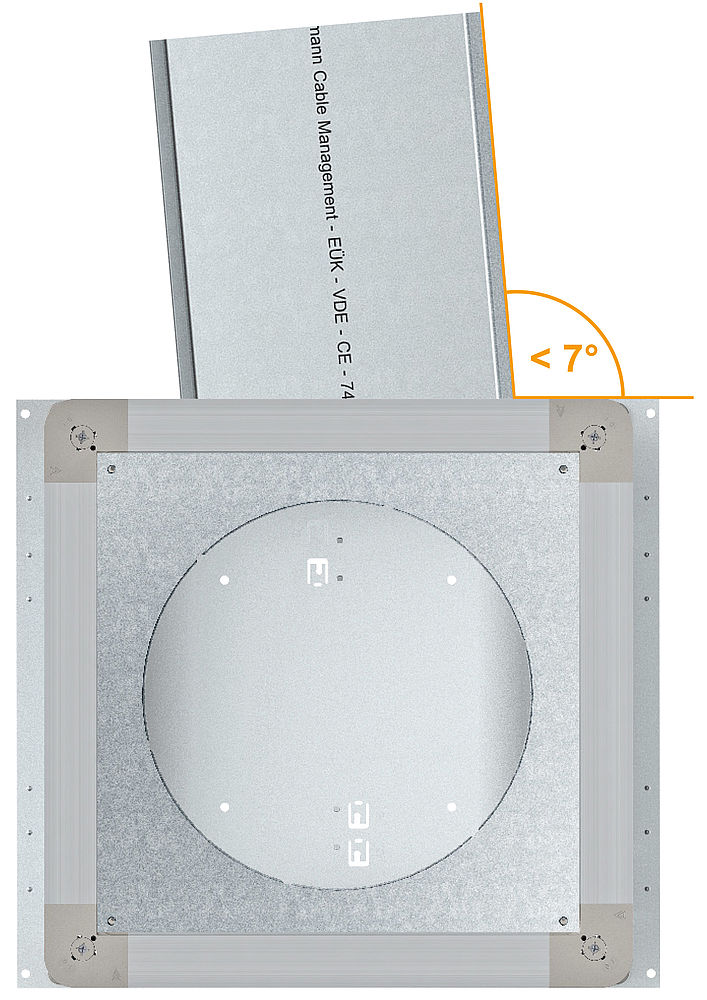

Kanaalrichtingscorrecties

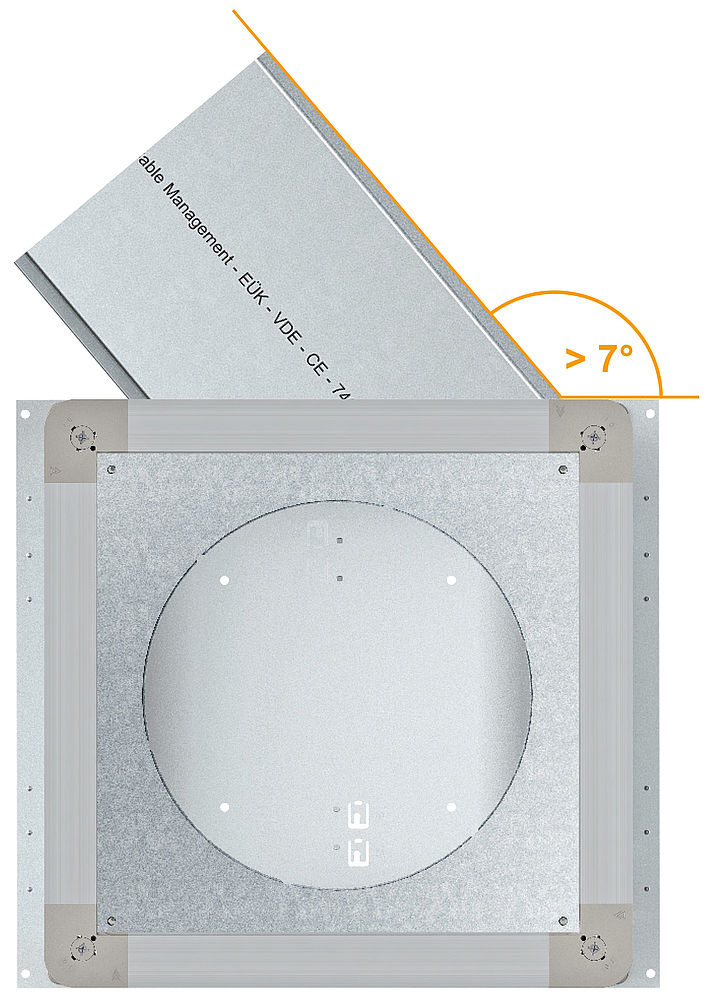

Schuine kanaalinvoeren
