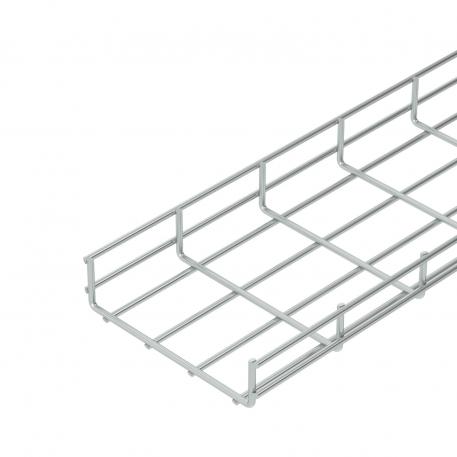

Zware draadgoot SGR 55 G
Art.nr. 6005474 | EAN 4012196397792
- Productbeschrijving
-
Productbeschrijving
Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 55x200x3000 Draaddiameter 6 mm Functiebehoud nee Materiaal staal Nuttige doorsnede 8700 mm² Nuttige doorsnede 87 cm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Afmetingen
Breedte 7,87 in Breedte 200 mm Hoogte 55 mm Hoogte 2,17 in Lengte 3000 mm Maat B 200 mm Belastingen
Steunafstand 1,0 m 2 kN/m Steunafstand 1,5 m 1,15 kN/m Steunafstand 2,0 m 0,75 kN/m Steunafstand 3,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram draadgoot type SGR 55
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
