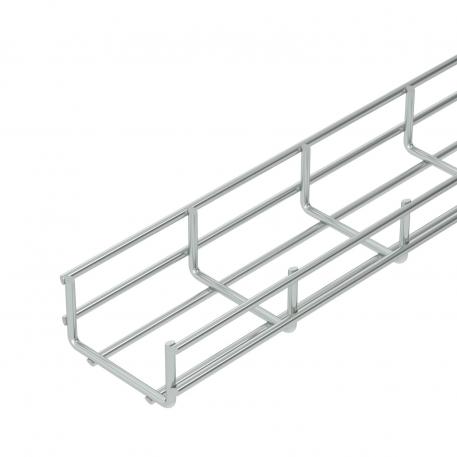

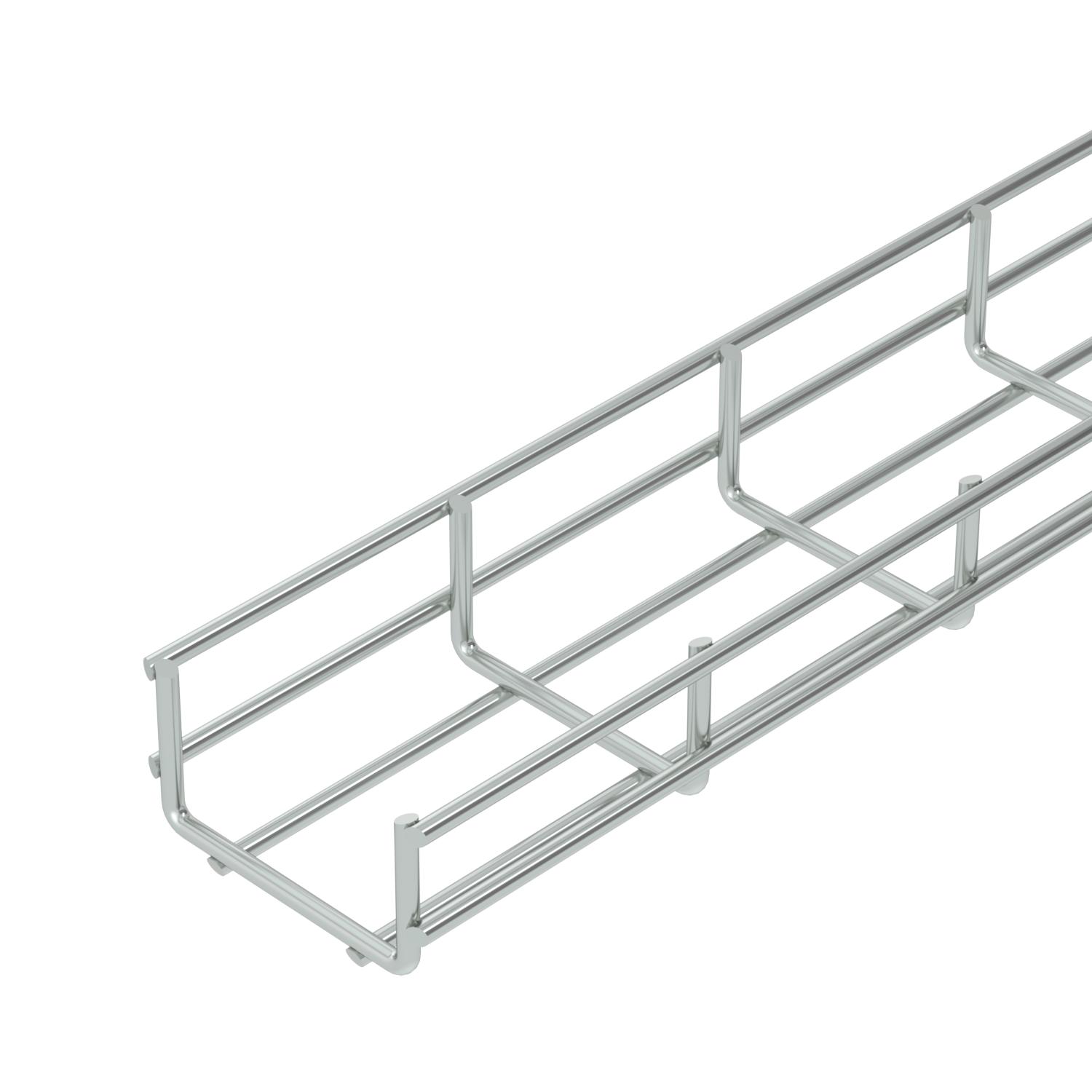

Zware draadgoot SGR 55 G

Art.nr. 6005470 | EAN 4012196397778

3000 mm
55 mm
6 mm
nee
Productbeschrijving

Productbeschrijving

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Draadgoot, zijhoogte 55 mm
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 100 mm
Breedte 3,94 in
Dimensie 55x100x3000
Draaddiameter 6 mm
Functiebehoud nee
Hoogte 55 mm
Hoogte 2,17 in
Lengte 3000 mm
Maat B 100 mm
Materiaal staal
Nuttige doorsnede 4000 mm²
Nuttige doorsnede 40 cm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 2 kN/m
Steunafstand 1,5 m 1,15 kN/m
Steunafstand 2,0 m 0,75 kN/m
Steunafstand 3,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot type SGR 55

Belastingsdiagram draadgoot type SGR 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
SGR 55 100 G 3000 mm 100 mm 55 mm 6 mm 40 cm² nee 6005470
3 m
SGR 55 150 G 3000 mm 150 mm 55 mm 6 mm 63 cm² nee 6005472
3 m
SGR 55 200 G 3000 mm 200 mm 55 mm 6 mm 87 cm² nee 6005474
12 m

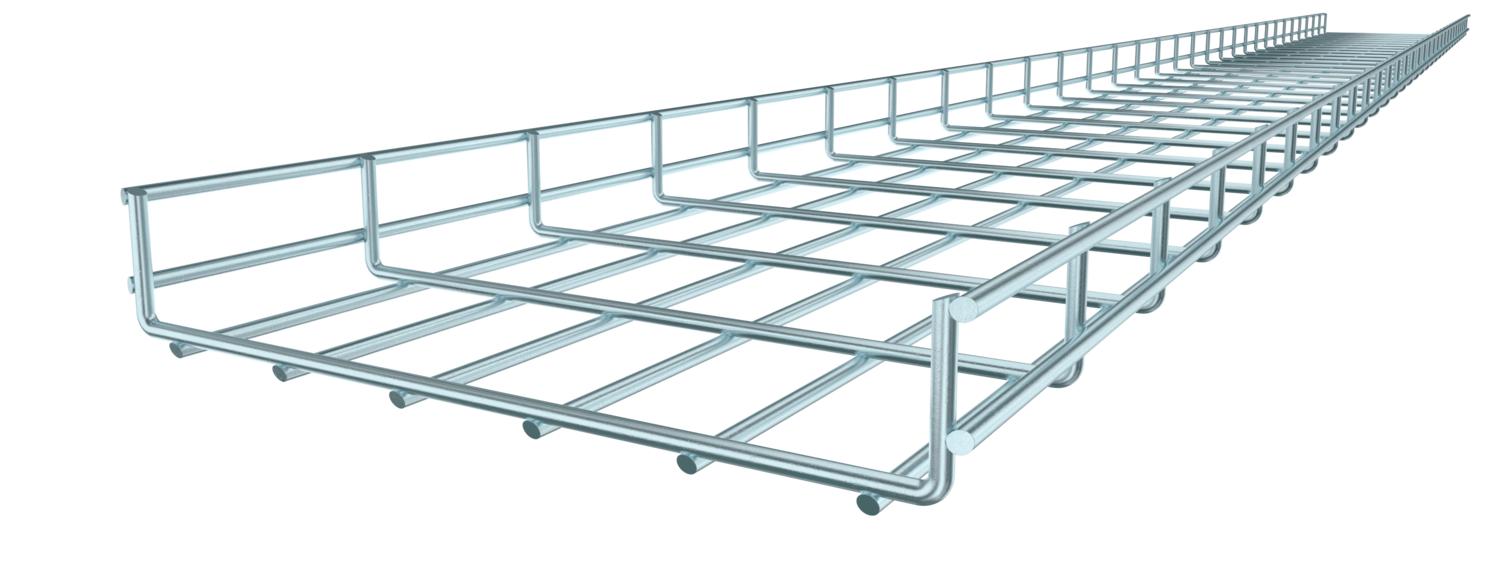

SGR 55 300 G 3000 mm 300 mm 55 mm 6 mm 129 cm² nee 6005476
3 m
SGR 55 400 G 3000 mm 400 mm 55 mm 6 mm 175 cm² nee 6005478
3 m
SGR 55 500 G 3000 mm 500 mm 55 mm 6 mm 220 cm² nee 6005480
3 m
SGR 55 600 G 3000 mm 600 mm 55 mm 6 mm 265 cm² nee 6005482
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder G Verbinder G GUV 6 G 6016572
20 Stuks
Deksel, niet-geperforeerd FS Deksel, niet-geperforeerd FS DRLU 100 FS 6052103
6 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkappen Beschermkappen SGR KS OR 6003758
500 Stuks

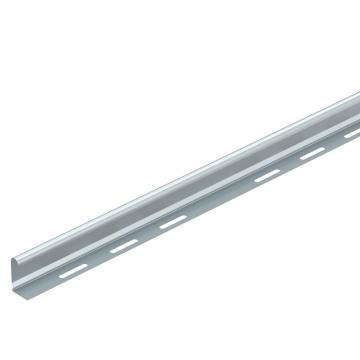

Scheidingsschot 45 FS Scheidingsschot 45 FS TSG 45 FS 6062033
3 m
Dekselklem, universeel A2 Dekselklem, universeel A2 DKU A2 6065600
20 Stuks
Aftakplaat FS Aftakplaat FS KAB GR FS 6220139
10 Stuks
