Zware draadgoot SGR 55 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter	6 mm

Nuttige doorsnede

Productbeschrijving

Productbeschrijving

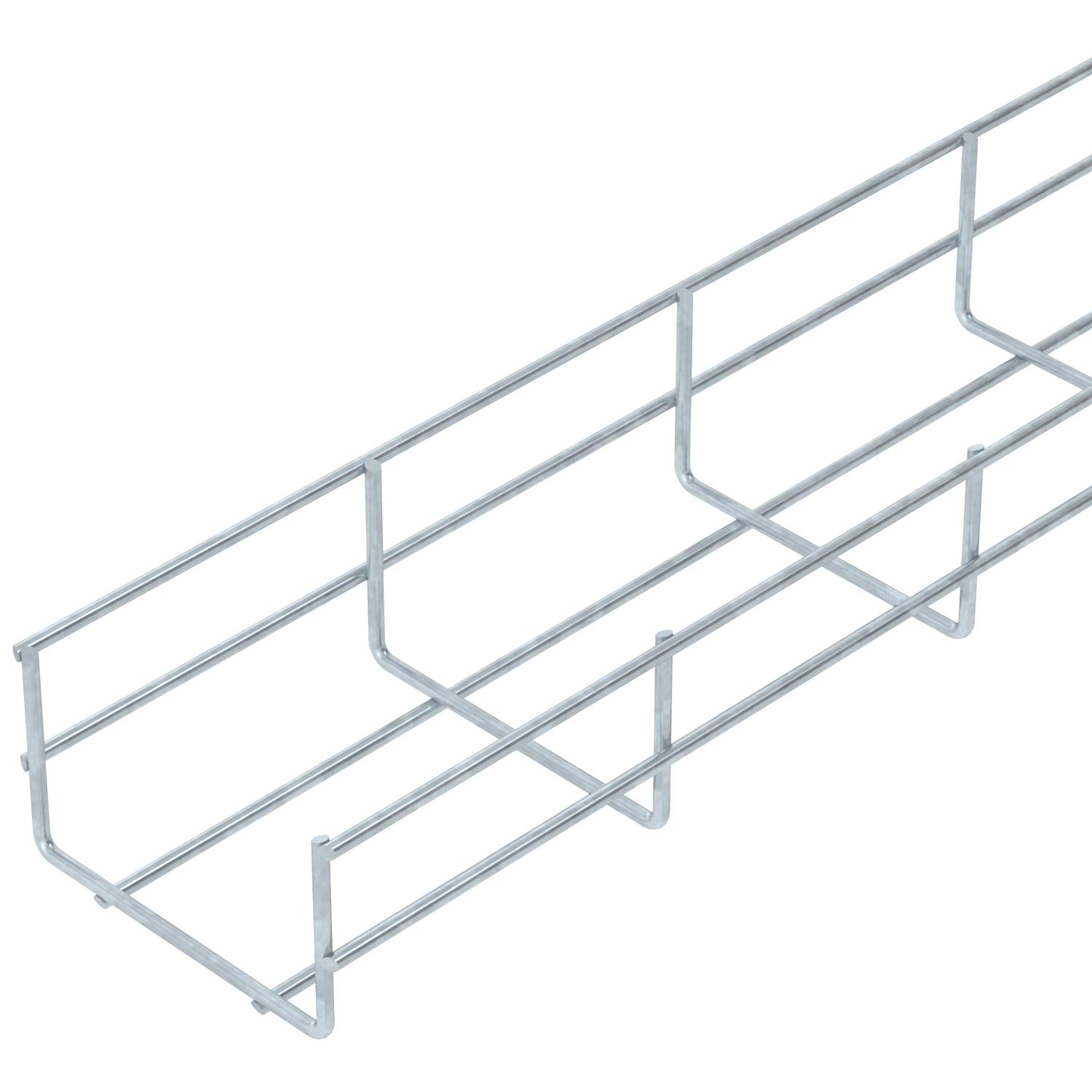

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	3,94 in
Breedte	100 mm
CO₂-voetafdruk (GWP) van wieg tot poort	3,618 kg CO₂e / 1 Meter
Dimensie	55x100x3000
Draaddiameter	6 mm
Hoogte	2,17 in
Hoogte	55 mm
Kleur	zink
Lengte	3000 mm
Maat B	100 mm
Materiaal	staal

Nuttige doorsnede	4000 mm²
Nuttige doorsnede	40 cm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Steunafstand 1,0 m	2 kN/m
Steunafstand 1,5 m	1,15 kN/m
Steunafstand 2,0 m	0,75 kN/m
Steunafstand 2,5 m	0,5 kN/m
Steunafstand 3,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Art.nr.	Aantal	kl. VKE
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	12 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	12 m

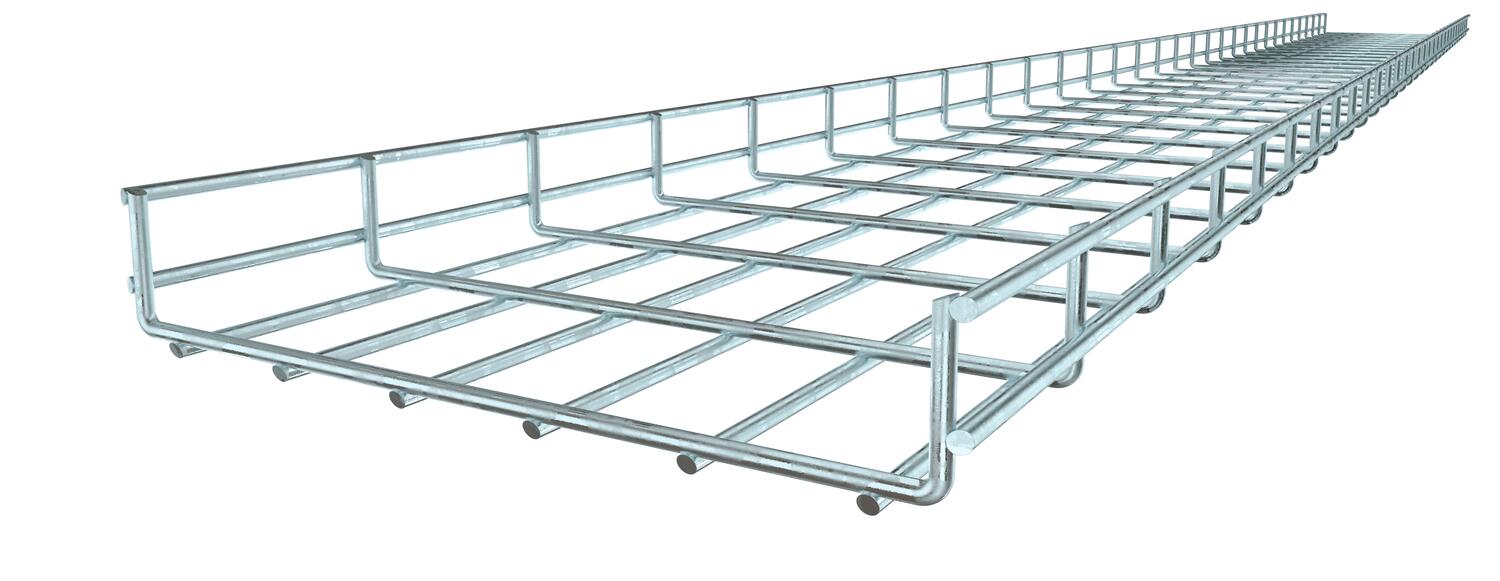

SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	12 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	6 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	12 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder FT	GUV 6 FT	6016573	Stuks	20 Stuks
Deksel, niet-geperforeerd DD	DRLU 100 DD	6052643	m	6 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
