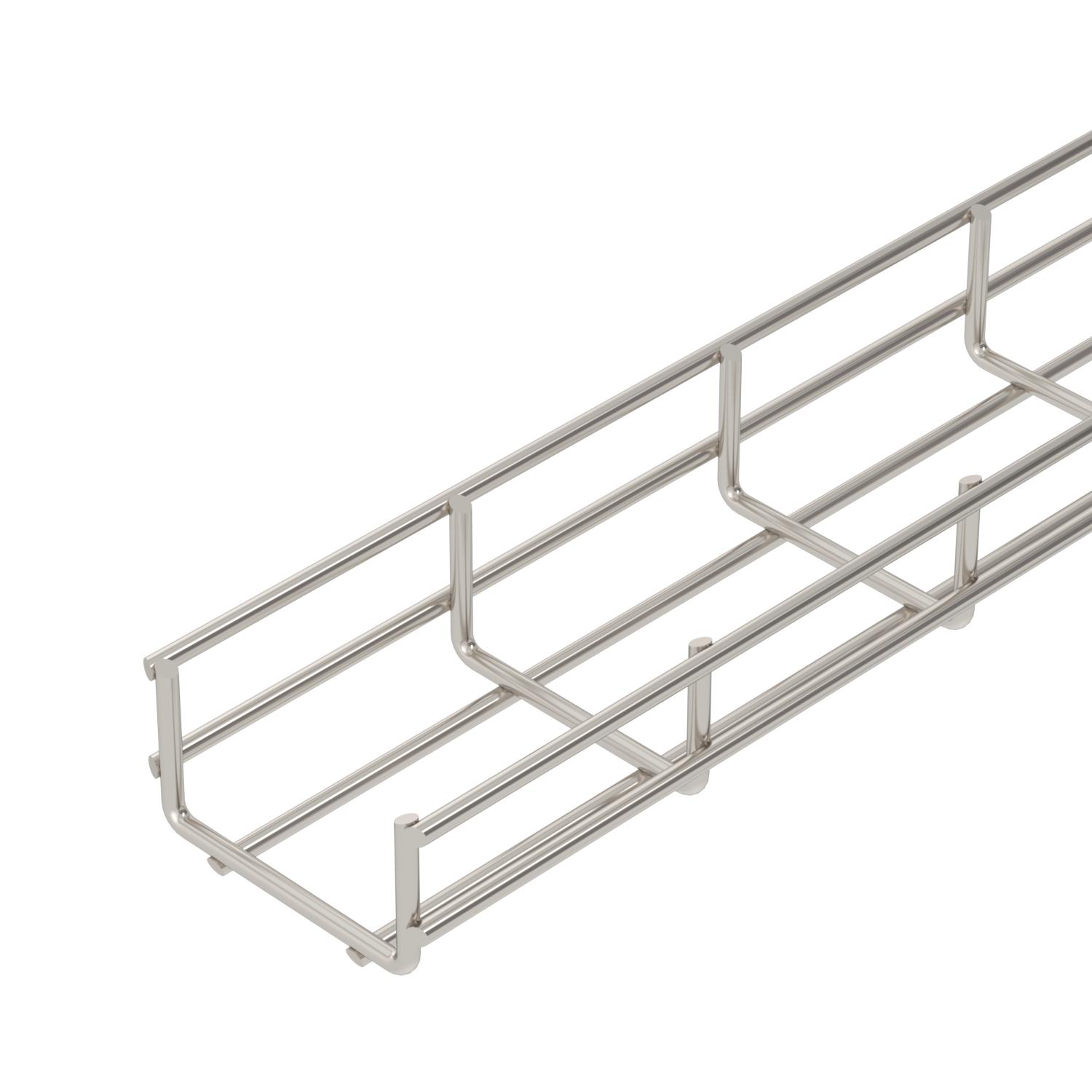

Zware draadgoot SGR 55 A2

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	55 mm

Draaddiameter	6 mm

Nuttige doorsnede

Productbeschrijving

Productbeschrijving

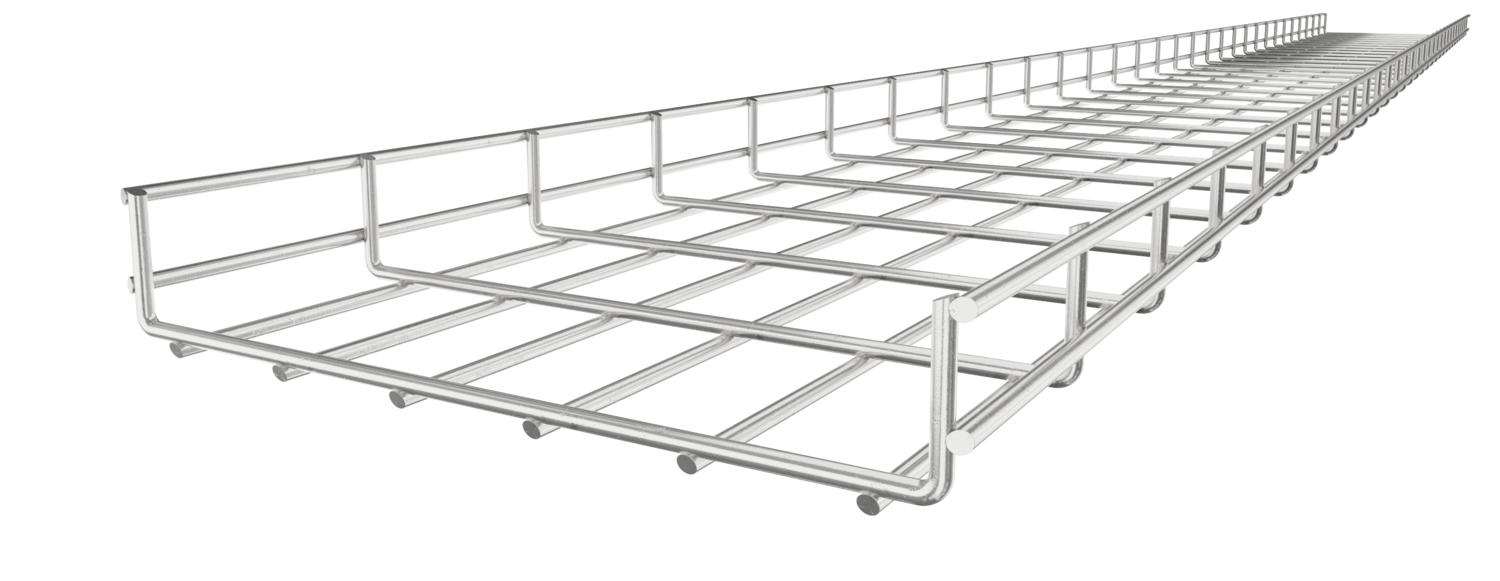

Draadgoot van puntgelaste staaldraden met een zijhoogte van 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	55x100x3000
Draaddiameter	6 mm
Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	4000 mm²

Nuttige doorsnede	40 cm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder

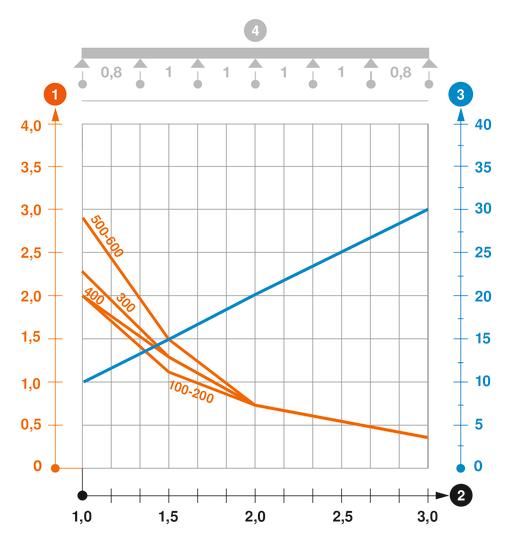

Steunafstand 2,5 m	0,5 kN/m
Steunafstand 3,0 m	0,4 kN/m

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Art.nr.	Aantal	kl. VKE
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

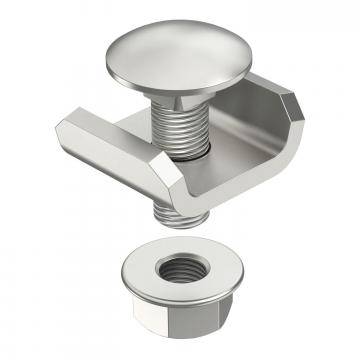

Voegverbinder A2	GUV 6 A2	6016574	Stuks	20 Stuks
Deksel, niet-geperforeerd A2	DRLU 100 A2	6052824	m	3 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 45 A2	TSG 45 A2	6062025	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat A2	KAB GR A2	6220145	Stuks	10 Stuks
