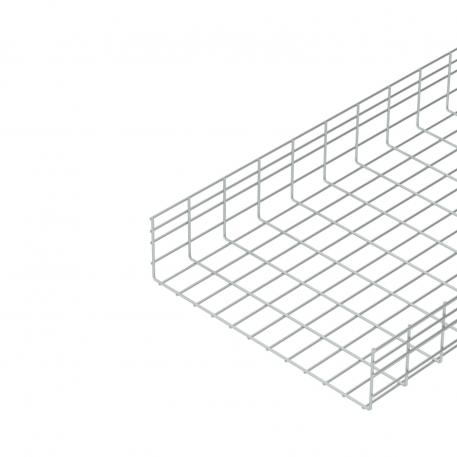

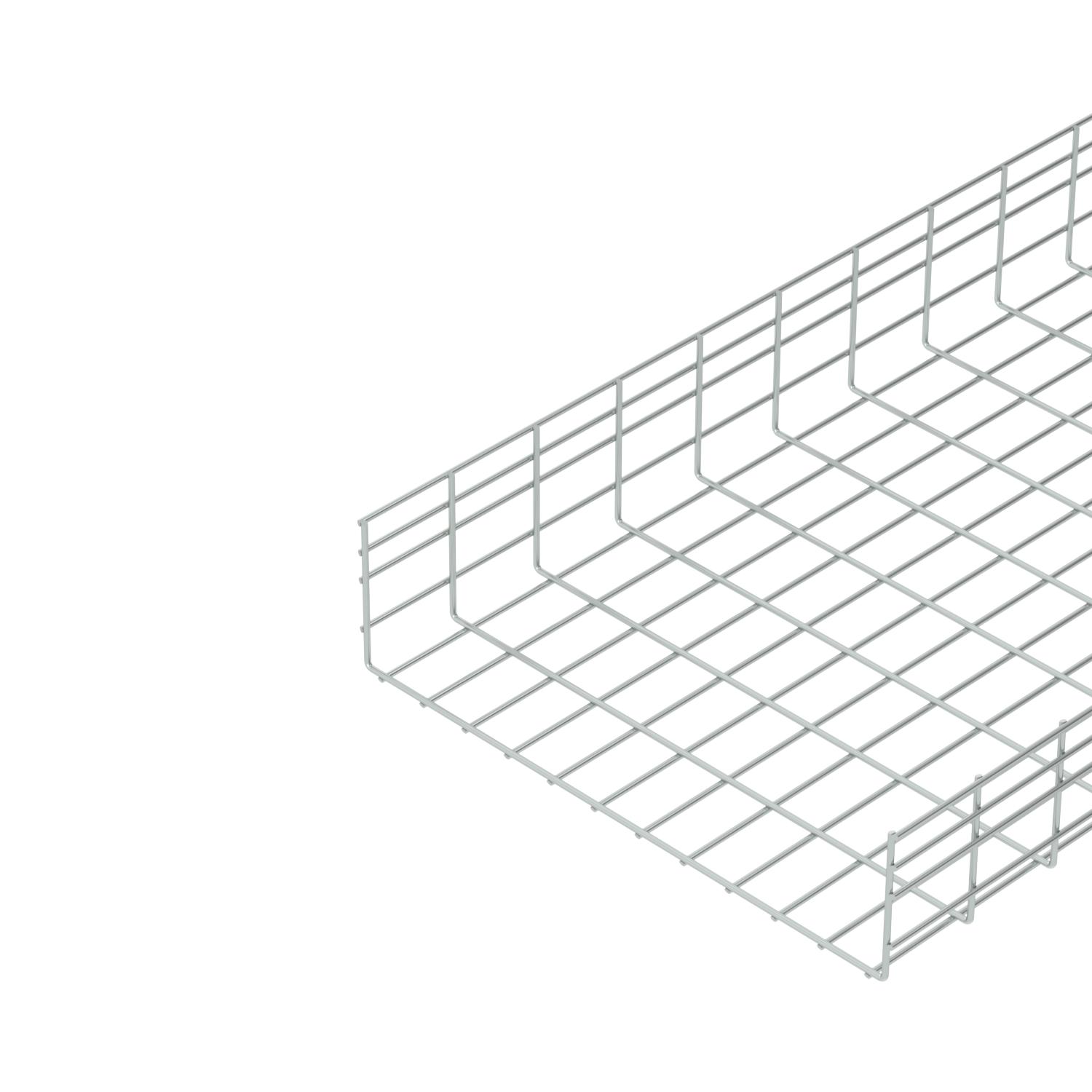

Zware draadgoot SGR 155 G
Art.nr. 6003687 | EAN 4012195380191
- Productbeschrijving
-
Productbeschrijving
Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 155 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 155x600x3000 Draaddiameter 6 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal staal Nuttige doorsnede 88800 mm² Nuttige doorsnede 888 cm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Afmetingen
Breedte 23,62 in Breedte 600 mm Hoogte 155 mm Hoogte 6,1 in Lengte 3000 mm Maat B 600 mm Belastingen
Steunafstand 1,0 m 4,9 kN/m Steunafstand 1,5 m 3,2 kN/m Steunafstand 2,0 m 2,2 kN/m Steunafstand 2,5 m 1,6 kN/m Steunafstand 3,0 m 1,25 kN/m Steunafstand 3,5 m 1,03 kN/m Steunafstand 4,0 m 0,8 kN/m Technische gegevens
Belastingsdiagram draadgoot type SGR 155
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
