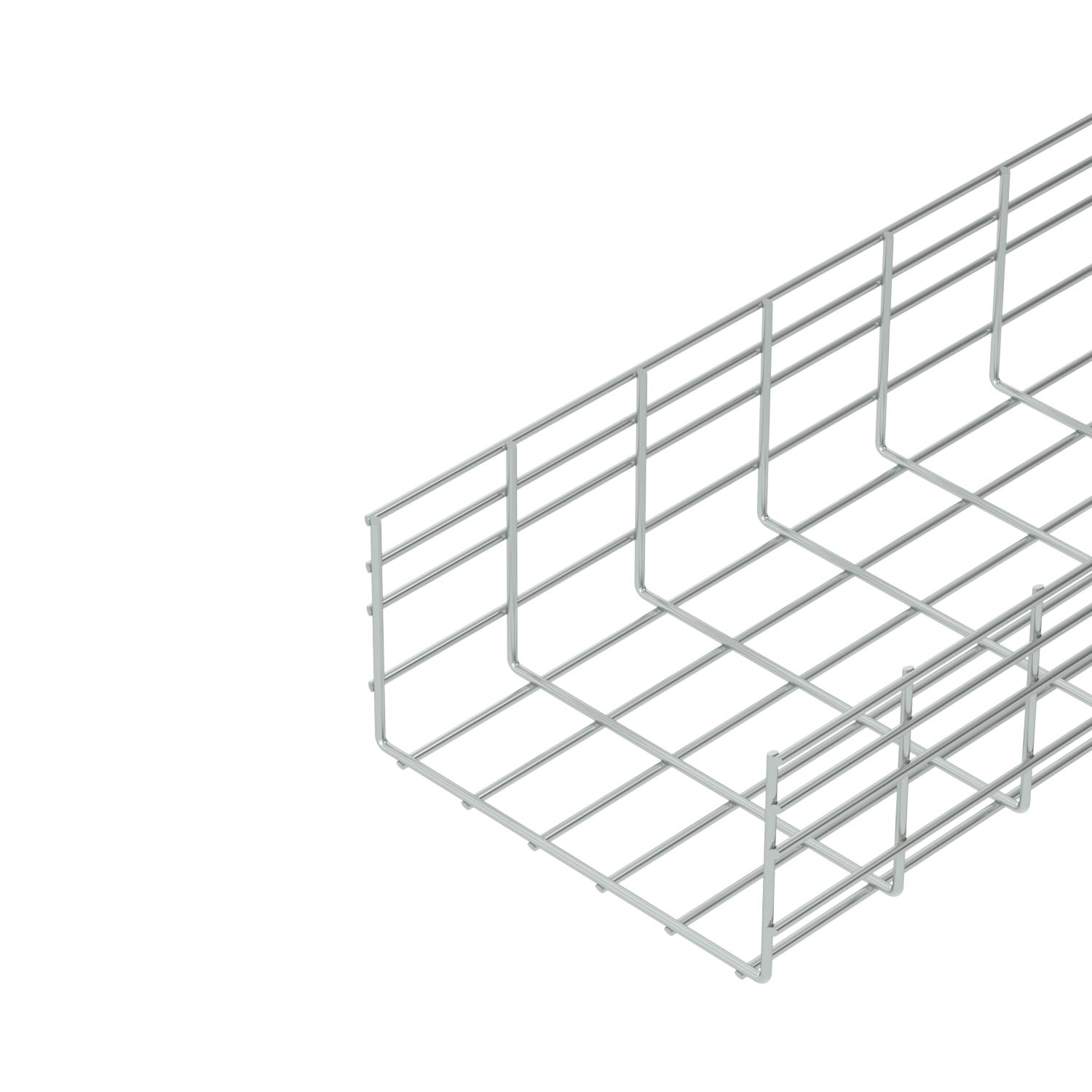

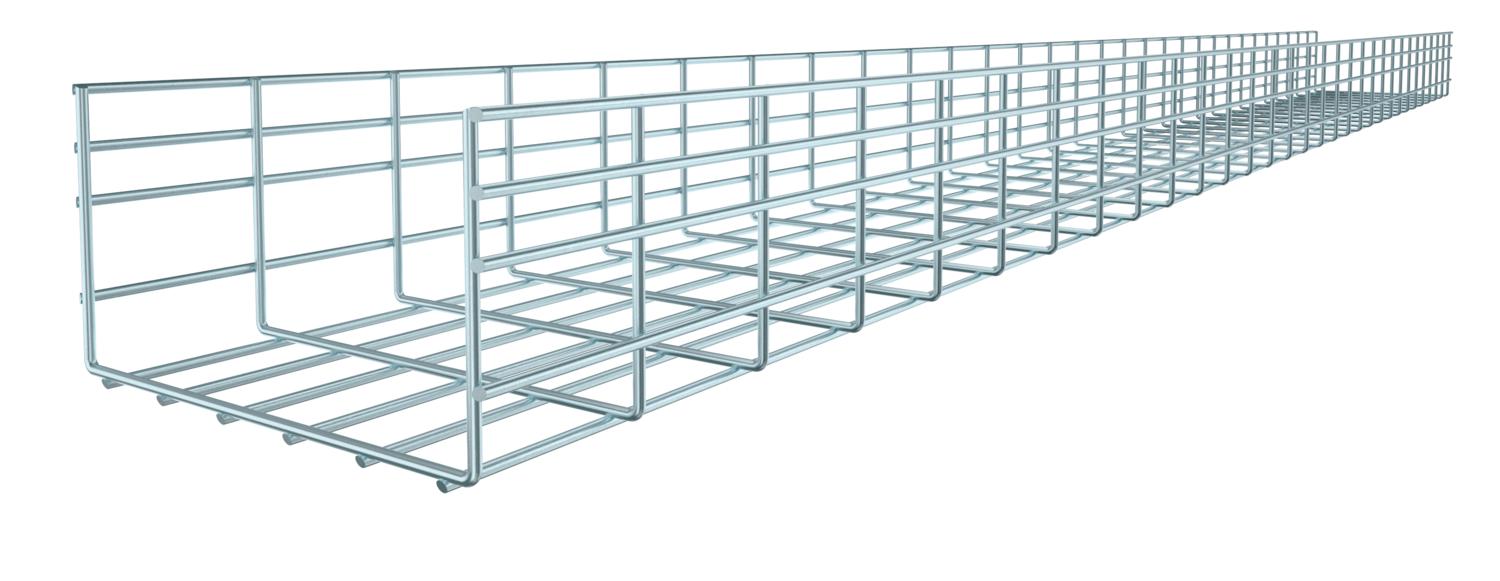

Zware draadgoot SGR 155 G

Art.nr. 6003681 | EAN 4012195380153

3000 mm
155 mm
6 mm
nee
Productbeschrijving

Productbeschrijving

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 155 mm.

Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Underwriters Laboratories Inc., USA
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 300 mm
Breedte 11,81 in
Dimensie 155x300x3000
Draaddiameter 6 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 155 mm
Hoogte 6,1 in
Lengte 3000 mm
Maat B 300 mm
Materiaal staal
Nuttige doorsnede 438 cm²
Nuttige doorsnede 43800 mm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder nee
Steunafstand 1,0 m 4,1 kN/m
Steunafstand 1,5 m 2,4 kN/m
Steunafstand 2,0 m 1,55 kN/m
Steunafstand 2,5 m 1,13 kN/m
Steunafstand 3,0 m 0,95 kN/m
Steunafstand 3,5 m 0,84 kN/m
Steunafstand 4,0 m 0,6 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee

Technische gegevens

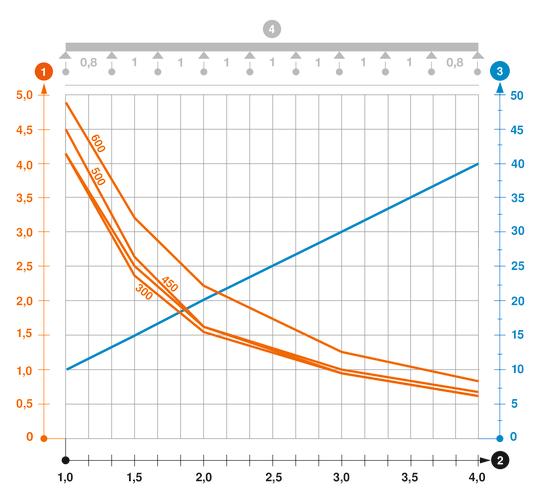

Belastingsdiagram draadgoot type SGR 155

Belastingsdiagram draadgoot type SGR 155
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
SGR 155 300 G 3000 mm 300 mm 155 mm 6 mm 438 cm² nee 6003681
3 m
SGR 155 450 G 3000 mm 450 mm 155 mm 6 mm 663 cm² nee 6003684
3 m
SGR 155 500 G 3000 mm 500 mm 155 mm 6 mm 738 cm² nee 6003685
3 m
SGR 155 600 G 3000 mm 600 mm 155 mm 6 mm 888 cm² nee 6003687
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder G Verbinder G GUV 6 G 6016572
20 Stuks
Deksel, niet-geperforeerd FS Deksel, niet-geperforeerd FS DRLU 300 FS 6052307
6 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkappen Beschermkappen SGR KS OR 6003758
500 Stuks
Scheidingsschot 135 FS Scheidingsschot 135 FS TSG 135 FS 6062132
15 m
Dekselklem, universeel A2 Dekselklem, universeel A2 DKU A2 6065600
20 Stuks
Aftakplaat FS Aftakplaat FS KAB GR FS 6220139
10 Stuks
