Zware draadgoot SGR 105 G
Art.nr. 6002622 | EAN 4012196397952
- Productbeschrijving
-
Productbeschrijving

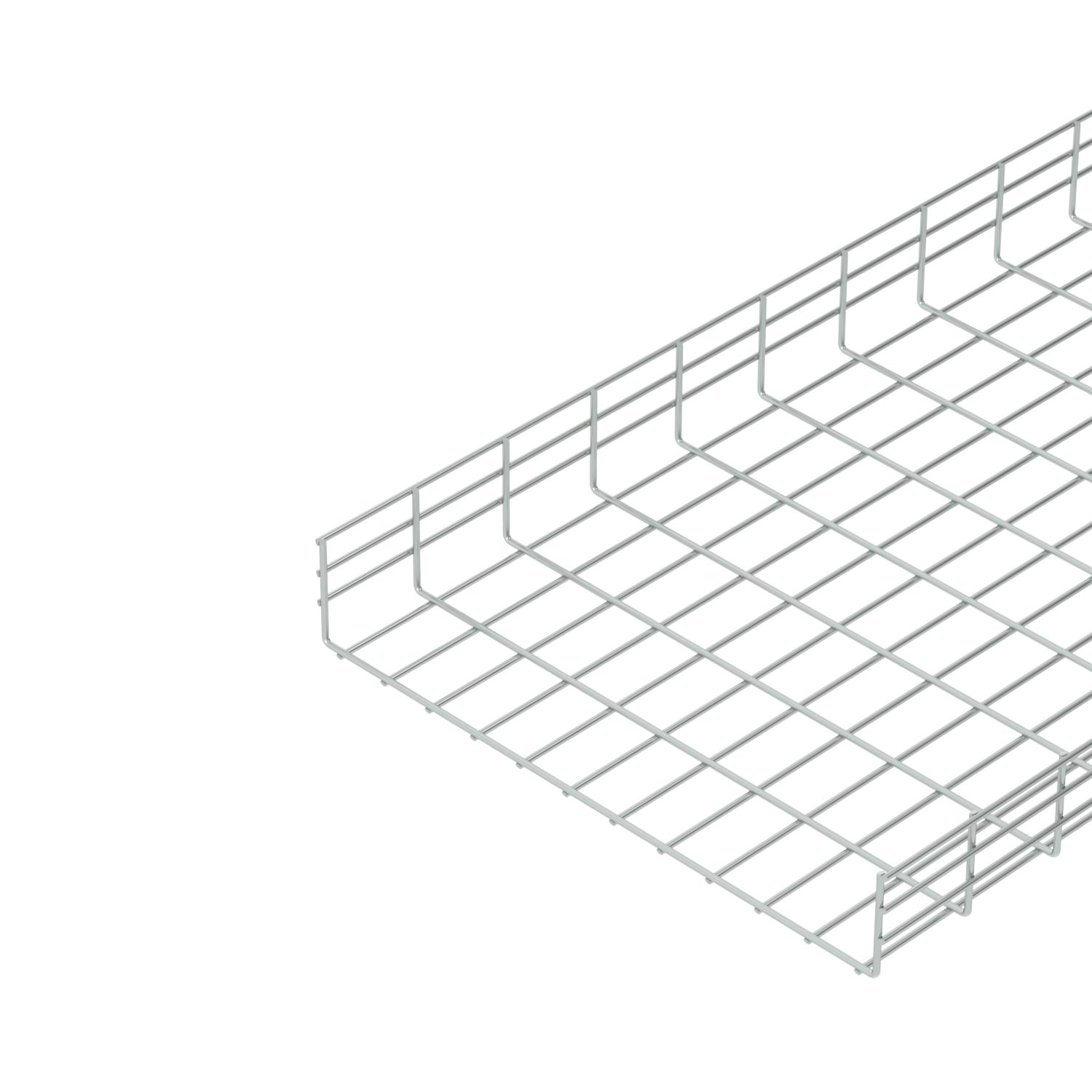

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Breedte 23,62 in Breedte 600 mm Dimensie 105x600x3000 Draaddiameter 6 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 105 mm Hoogte 4,13 in Lengte 3000 mm Maat B 600 mm Materiaal staal Nuttige doorsnede 554 cm² Nuttige doorsnede 55400 mm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Steunafstand 1,0 m 4,1 kN/m Steunafstand 1,5 m 2,2 kN/m Steunafstand 2,0 m 1,35 kN/m Steunafstand 2,5 m 0,95 kN/m Steunafstand 3,0 m 0,8 kN/m Steunafstand 3,5 m 0,7 kN/m Steunafstand 4,0 m 0,45 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Technische gegevens
Belastingsdiagram draadgoot type SGR 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
