Zware draadgoot SGR 105 G
Art.nr. 6002616 | EAN 4012196397938
- Productbeschrijving
-
Productbeschrijving

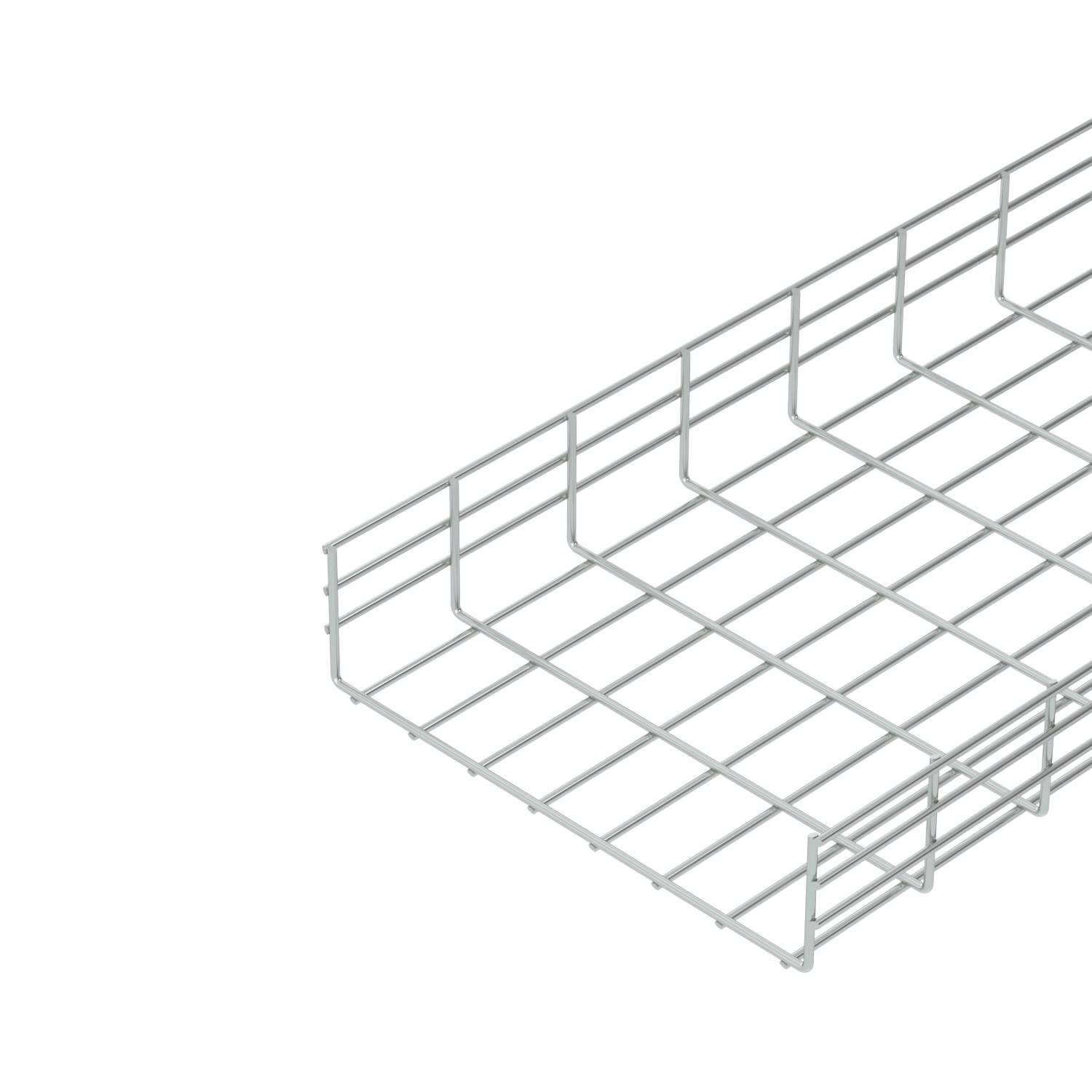

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 105x400x3000 Draaddiameter 6 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Materiaal staal Nuttige doorsnede 363 cm² Nuttige doorsnede 36300 mm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Afmetingen
Breedte 400 mm Breedte 15,75 in Hoogte 105 mm Hoogte 4,13 in Lengte 3000 mm Maat B 400 mm Belastingen
Steunafstand 1,0 m 3,5 kN/m Steunafstand 1,5 m 1,9 kN/m Steunafstand 2,0 m 1,2 kN/m Steunafstand 2,5 m 0,85 kN/m Steunafstand 3,0 m 0,7 kN/m Steunafstand 3,5 m 0,62 kN/m Steunafstand 4,0 m 0,45 kN/m Technische gegevens
Belastingsdiagram draadgoot type SGR 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
