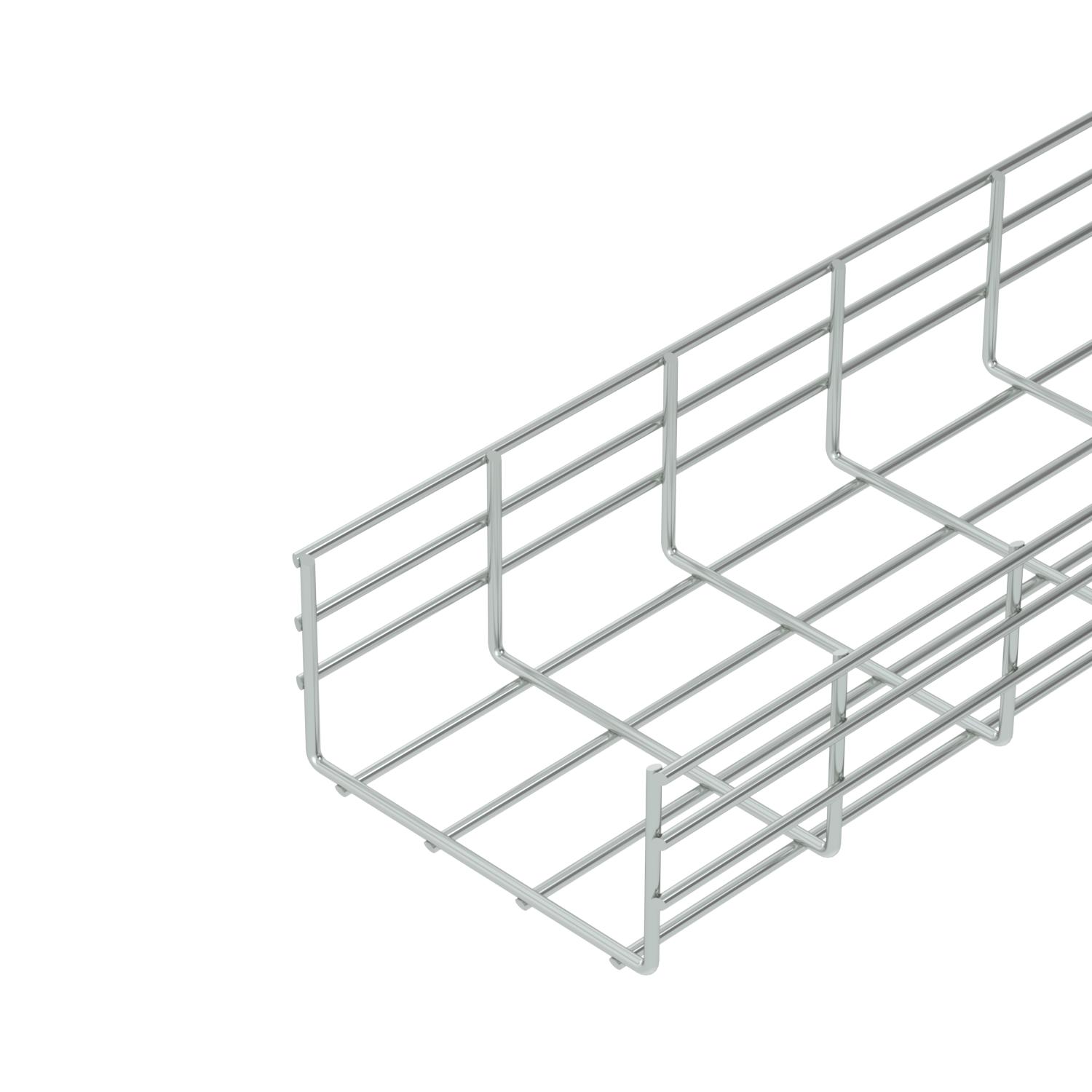

Zware draadgoot SGR 105 G

Art.nr. 6002612 | EAN 4012196397914

3000 mm
105 mm
6 mm
nee
Productbeschrijving
Productbeschrijving
Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Draadgoot, zijhoogte 105 mm
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 200 mm
Breedte 7,87 in
CO₂-voetafdruk (GWP) van wieg tot poort 5,675 kg CO₂e / 1 Meter
Dimensie 105x200x3000
Draaddiameter 6 mm
Functiebehoud nee
Geïntegreerd scheidingsschot zonder
Hoogte 4,13 in
Hoogte 105 mm
Kleur zink
Lengte 3000 mm
Maat B 200 mm
Materiaal staal
Nuttige doorsnede 175 cm²
Nuttige doorsnede 17500 mm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 3,1 kN/m
Steunafstand 1,5 m 1,75 kN/m
Steunafstand 2,0 m 1,15 kN/m
Steunafstand 2,5 m 0,79 kN/m
Steunafstand 3,0 m 0,6 kN/m
Steunafstand 3,5 m 0,5 kN/m
Steunafstand 4,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot type SGR 105

Belastingsdiagram draadgoot type SGR 105
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
SGR 105 150 G 3000 mm 150 mm 105 mm 6 mm 130 cm² nee 6002608
3 m
SGR 105 200 G 3000 mm 200 mm 105 mm 6 mm 175 cm² nee 6002612
3 m
SGR 105 300 G 3000 mm 300 mm 105 mm 6 mm 268 cm² nee 6002614
3 m
SGR 105 400 G 3000 mm 400 mm 105 mm 6 mm 363 cm² nee 6002616
3 m
SGR 105 500 G 3000 mm 500 mm 105 mm 6 mm 459 cm² nee 6002620
3 m
SGR 105 600 G 3000 mm 600 mm 105 mm 6 mm 554 cm² nee 6002622
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verbinder G Verbinder G GUV 6 G 6016572
20 Stuks
Deksel, niet-geperforeerd FS Deksel, niet-geperforeerd FS DRLU 200 FS 6052210
6 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkappen Beschermkappen SGR KS OR 6003758
500 Stuks
Scheidingsschot 85 DD Scheidingsschot 85 DD TSG 85 DD 6062331
45 m
Dekselklem, universeel A2 Dekselklem, universeel A2 DKU A2 6065600
20 Stuks
Aftakplaat FS Aftakplaat FS KAB GR FS 6220139
10 Stuks
