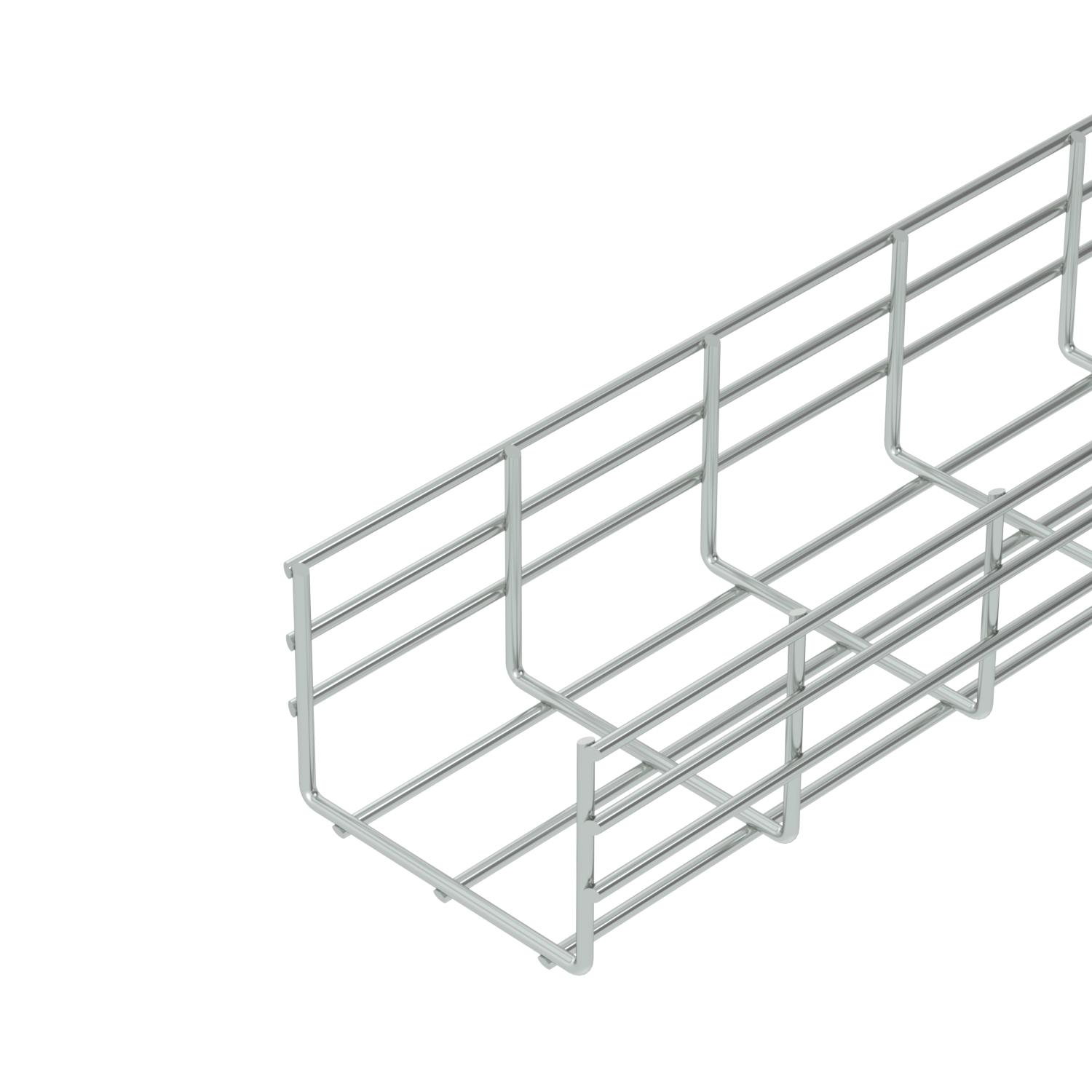

Zware draadgoot SGR 105 G

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	150 mm
Breedte	5,91 in
CO₂-voetafdruk (GWP) van wieg tot poort	4,994 kg CO₂e / 1 Meter
Dimensie	105x150x3000
Draaddiameter	6 mm
Functiebehoud	nee
Geïntegreerd scheidingsschot	zonder
Hoogte	4,13 in
Hoogte	105 mm
Kleur	zink
Lengte	3000 mm
Maat B	150 mm
Materiaal	staal
Nuttige doorsnede	13000 mm²

Nuttige doorsnede	130 cm²
Oppervlak	galvanisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee

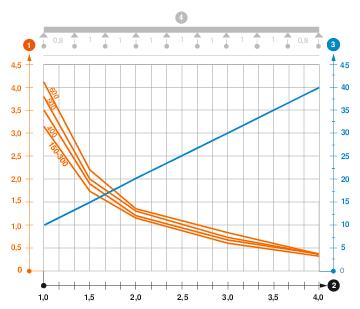

Steunafstand 1,0 m	3,1 kN/m
Steunafstand 1,5 m	1,75 kN/m
Steunafstand 2,0 m	1,15 kN/m
Steunafstand 2,5 m	0,79 kN/m
Steunafstand 3,0 m	0,6 kN/m
Steunafstand 3,5 m	0,5 kN/m
Steunafstand 4,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 105 150 G	3000 mm	150 mm	105 mm	6 mm	130 cm²	nee	6002608	m	3 m
SGR 105 200 G	3000 mm	200 mm	105 mm	6 mm	175 cm²	nee	6002612	m	3 m

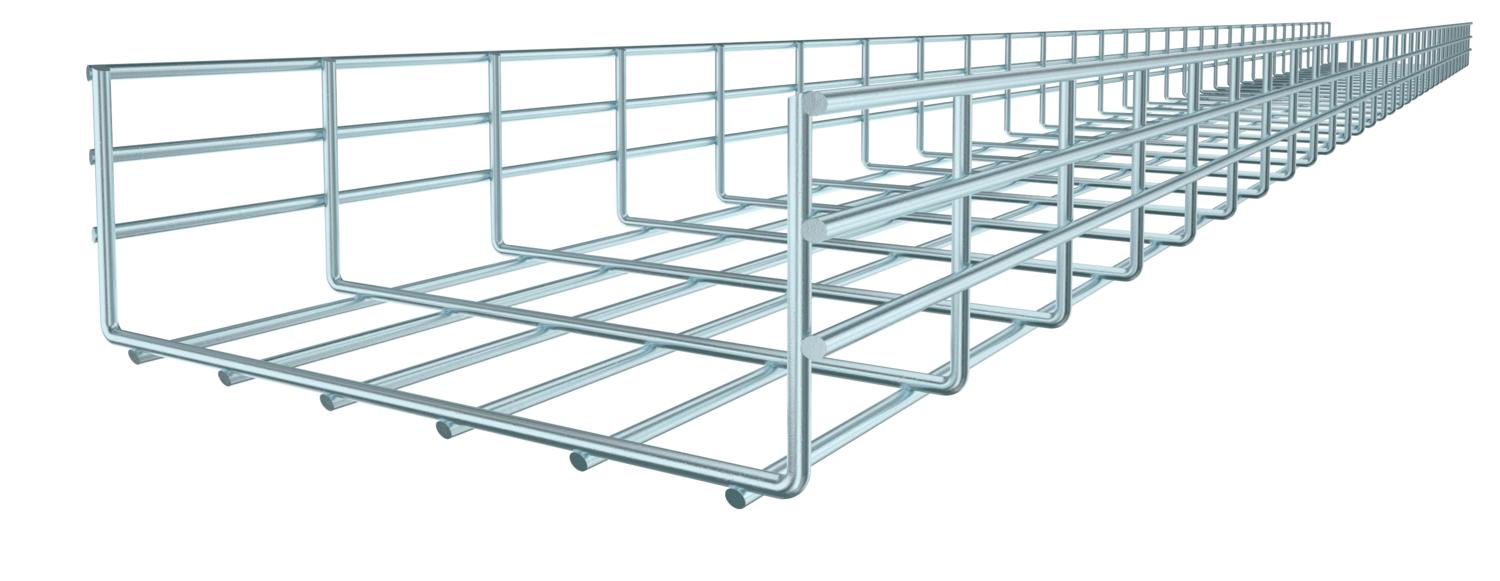

SGR 105 300 G	3000 mm	300 mm	105 mm	6 mm	268 cm²	nee	6002614	m	3 m
SGR 105 400 G	3000 mm	400 mm	105 mm	6 mm	363 cm²	nee	6002616	m	3 m
SGR 105 500 G	3000 mm	500 mm	105 mm	6 mm	459 cm²	nee	6002620	m	3 m
SGR 105 600 G	3000 mm	600 mm	105 mm	6 mm	554 cm²	nee	6002622	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

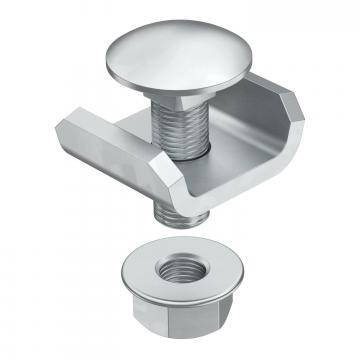

Verbinder G	GUV 6 G	6016572	Stuks	20 Stuks

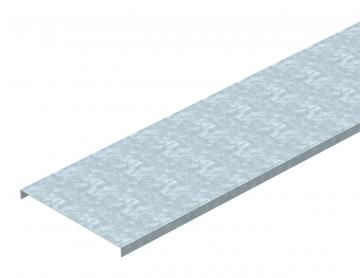

Deksel, niet-geperforeerd FS	DRLU 150 FS	6052153	m	6 m

Producten	Type	Art.nr.	Aantal	kl. VKE

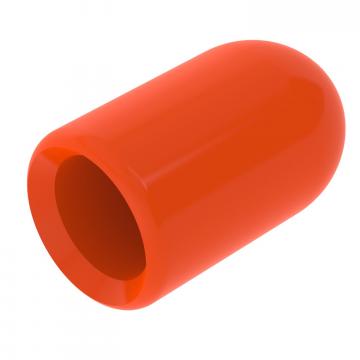

Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FS	KAB GR FS	6220139	Stuks	10 Stuks
