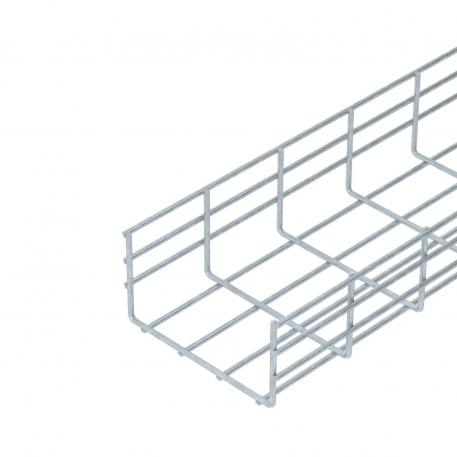

Zware draadgoot SGR 105 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter	6 mm

Nuttige doorsnede

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
Breedte	7,87 in
CO₂-voetafdruk (GWP) van wieg tot poort	6,297 kg CO₂e / 1 Meter
Dimensie	105x200x3000
Draaddiameter	6 mm
Functiebehoud	nee
Hoogte	4,13 in
Hoogte	105 mm
Kleur	zink
Lengte	3000 mm
Maat B	200 mm
Materiaal	staal
Nuttige doorsnede	175 cm²

Nuttige doorsnede	17500 mm²
Oppervlak	thermisch verzinkt
Profielvorm	U-vorm
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	3,1 kN/m
Steunafstand 1,5 m	1,75 kN/m
Steunafstand 2,0 m	1,15 kN/m
Steunafstand 2,5 m	0,79 kN/m
Steunafstand 3,0 m	0,6 kN/m
Steunafstand 3,5 m	0,5 kN/m
Steunafstand 4,0 m	0,4 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Functiebehoud	Art.nr.	Aantal	kl. VKE
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	nee	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	nee	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	nee	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	nee	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	nee	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	nee	6003616	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verbinder FT	GUV 6 FT	6016573	Stuks	20 Stuks
Deksel, niet-geperforeerd DD	DRLU 200 DD	6052650	m	6 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 85 DD	TSG 85 DD	6062331	m	45 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat FT	KAB GR FT	6220142	Stuks	10 Stuks
