Zware draadgoot SGR 105 FT
Art.nr. 6003175 | EAN 4012196397716
- Productbeschrijving
-
Productbeschrijving

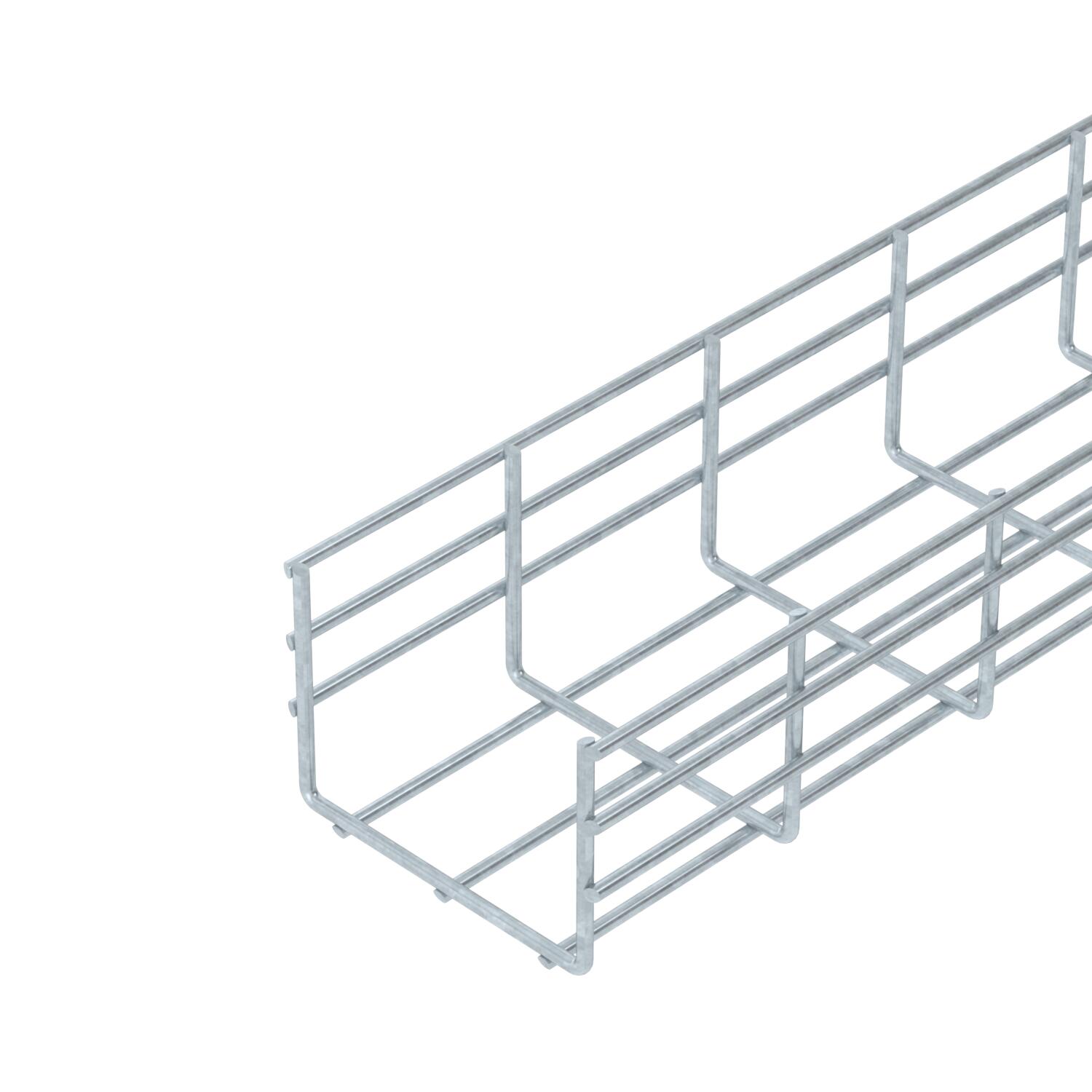

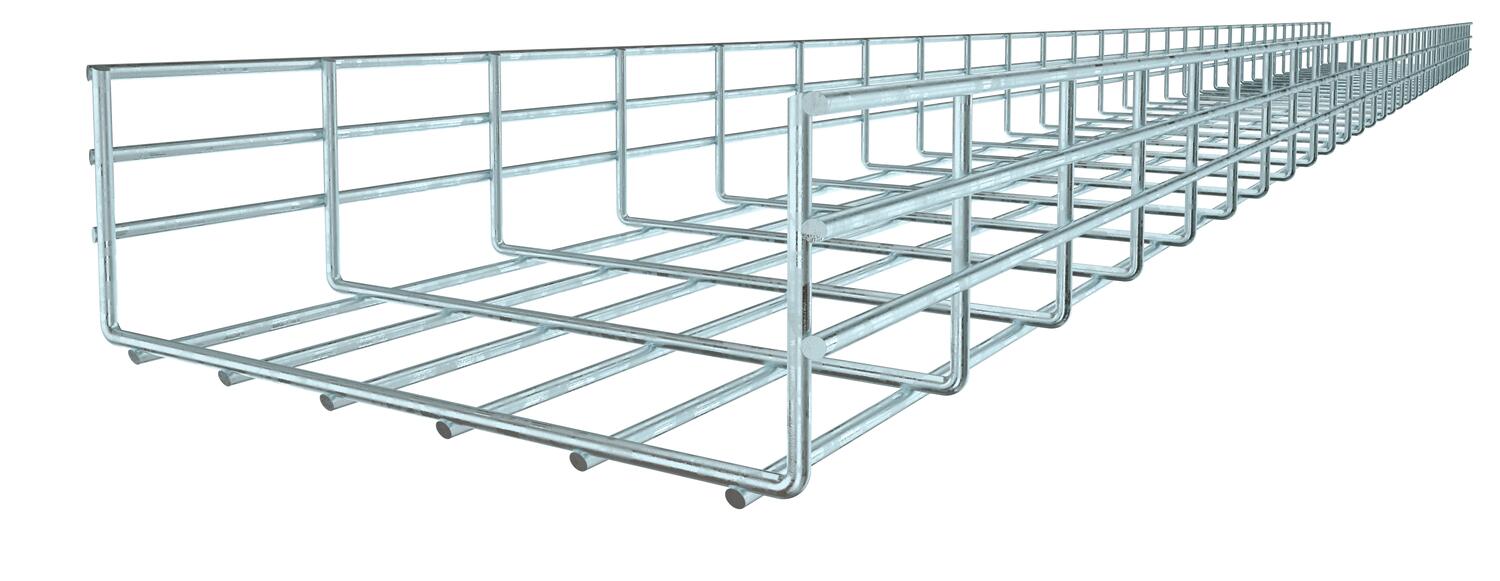

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 105x150x3000 Draaddiameter 6 mm Functiebehoud nee Materiaal staal Nuttige doorsnede 13000 mm² Nuttige doorsnede 130 cm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Afmetingen
Breedte 5,91 in Breedte 150 mm Hoogte 4,13 in Hoogte 105 mm Lengte 3000 mm Maat B 150 mm Belastingen
Steunafstand 1,0 m 3,1 kN/m Steunafstand 1,5 m 1,75 kN/m Steunafstand 2,0 m 1,15 kN/m Steunafstand 2,5 m 0,79 kN/m Steunafstand 3,0 m 0,6 kN/m Steunafstand 3,5 m 0,5 kN/m Steunafstand 4,0 m 0,4 kN/m Technische gegevens
Belastingsdiagram draadgoot type SGR 105
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
