Zware draadgoot SGR 105 A2

Art.nr. 6003633 | EAN 4012196622092

3000 mm
105 mm
6 mm
Productbeschrijving
Productbeschrijving

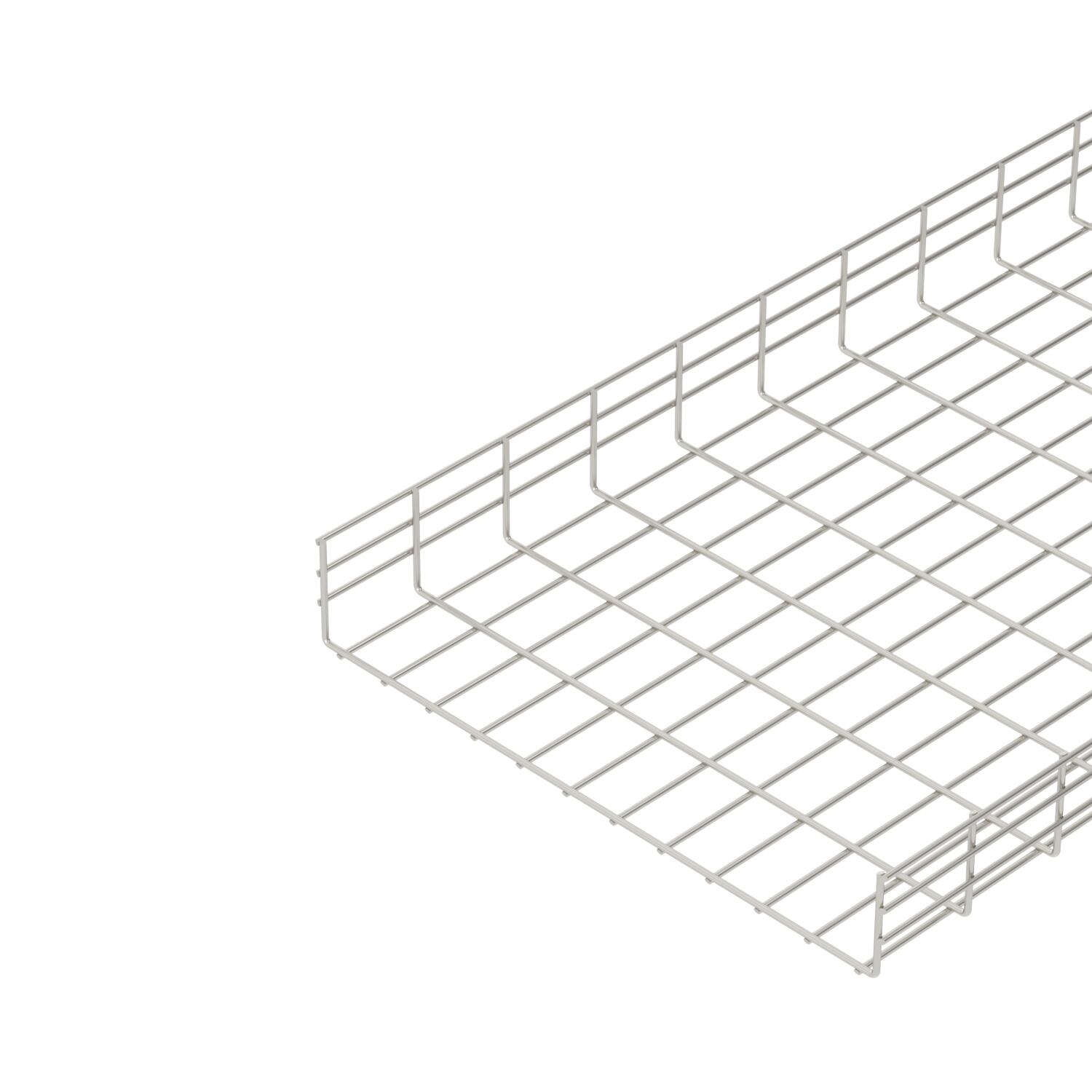

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Draadgoot, zijhoogte 105 mm
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 600 mm
Breedte 23,62 in
CO₂-voetafdruk (GWP) van wieg tot poort 28,005 kg CO₂e / 1 Meter
Dimensie 105x600x3000
Draaddiameter 6 mm
Geïntegreerd scheidingsschot zonder
Hoogte 4,13 in
Hoogte 105 mm
Kleur roestvrij staal
Lengte 3000 mm
Maat B 600 mm
Materiaal Roestvast staal 1.4301
Nuttige doorsnede 554 cm²
Nuttige doorsnede 55400 mm²
Oppervlak blank, nabehandeld
Profielvorm U-vorm
Steunafstand 1,0 m 4,1 kN/m
Steunafstand 1,5 m 2,2 kN/m
Steunafstand 2,0 m 1,35 kN/m
Steunafstand 2,5 m 0,95 kN/m
Steunafstand 3,0 m 0,8 kN/m
Steunafstand 3,5 m 0,7 kN/m
Steunafstand 4,0 m 0,45 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder

Technische gegevens

Belastingsdiagram draadgoot type SGR 105

Belastingsdiagram draadgoot type SGR 105
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Art.nr. Aantal kl. VKE
SGR 105 150 A2 3000 mm 150 mm 105 mm 6 mm 130 cm² 6003623
3 m
SGR 105 200 A2 3000 mm 200 mm 105 mm 6 mm 175 cm² 6003625
3 m
SGR 105 300 A2 3000 mm 300 mm 105 mm 6 mm 268 cm² 6003627
3 m
SGR 105 400 A2 3000 mm 400 mm 105 mm 6 mm 363 cm² 6003629
3 m
SGR 105 500 A2 3000 mm 500 mm 105 mm 6 mm 459 cm² 6003631
3 m
SGR 105 600 A2 3000 mm 600 mm 105 mm 6 mm 554 cm² 6003633
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Voegverbinder A2 Voegverbinder A2 GUV 6 A2 6016574
20 Stuks
Deksel, niet-geperforeerd A2 Deksel, niet-geperforeerd A2 DRLU 600 A2 6052844
3 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Beschermkappen Beschermkappen SGR KS OR 6003758
500 Stuks
Scheidingsschot 85 A2 Scheidingsschot 85 A2 TSG 85 A2 6062173
3 m
Dekselklem, universeel A2 Dekselklem, universeel A2 DKU A2 6065600
20 Stuks
Aftakplaat A2 Aftakplaat A2 KAB GR A2 6220145
10 Stuks
