Zware draadgoot SGR 105 A2
Art.nr. 6003627 | EAN 4012196622061
- Productbeschrijving
-
Productbeschrijving

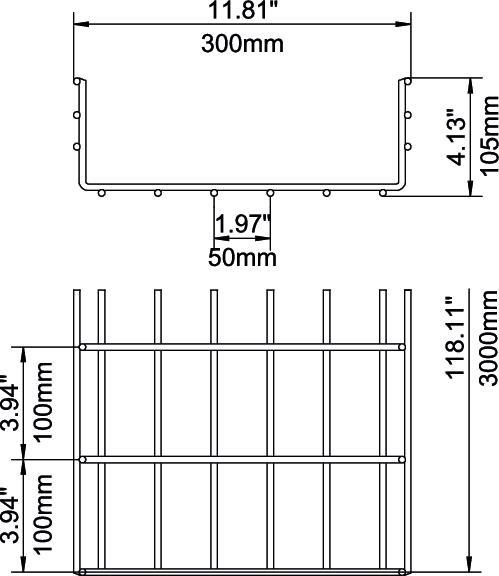

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Breedte 300 mm Breedte 11,81 in Dimensie 105x300x3000 Draaddiameter 6 mm Geïntegreerd scheidingsschot zonder Hoogte 4,13 in Hoogte 105 mm Lengte 3000 mm Maat B 300 mm Materiaal Roestvast staal 1.4301 Nuttige doorsnede 26800 mm² Nuttige doorsnede 268 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Steunafstand 1,0 m 3,1 kN/m Steunafstand 1,5 m 1,75 kN/m Steunafstand 2,0 m 1,15 kN/m Steunafstand 2,5 m 0,79 kN/m Steunafstand 3,0 m 0,6 kN/m Steunafstand 3,5 m 0,5 kN/m Steunafstand 4,0 m 0,4 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Technische gegevens
Belastingsdiagram draadgoot type SGR 105
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
