Zware draadgoot SGR 105 A2

Art.nr. / Type

Lengte	3000 mm

Breedte

Hoogte	105 mm

Draaddiameter	6 mm

Nuttige doorsnede

Productbeschrijving

Productbeschrijving

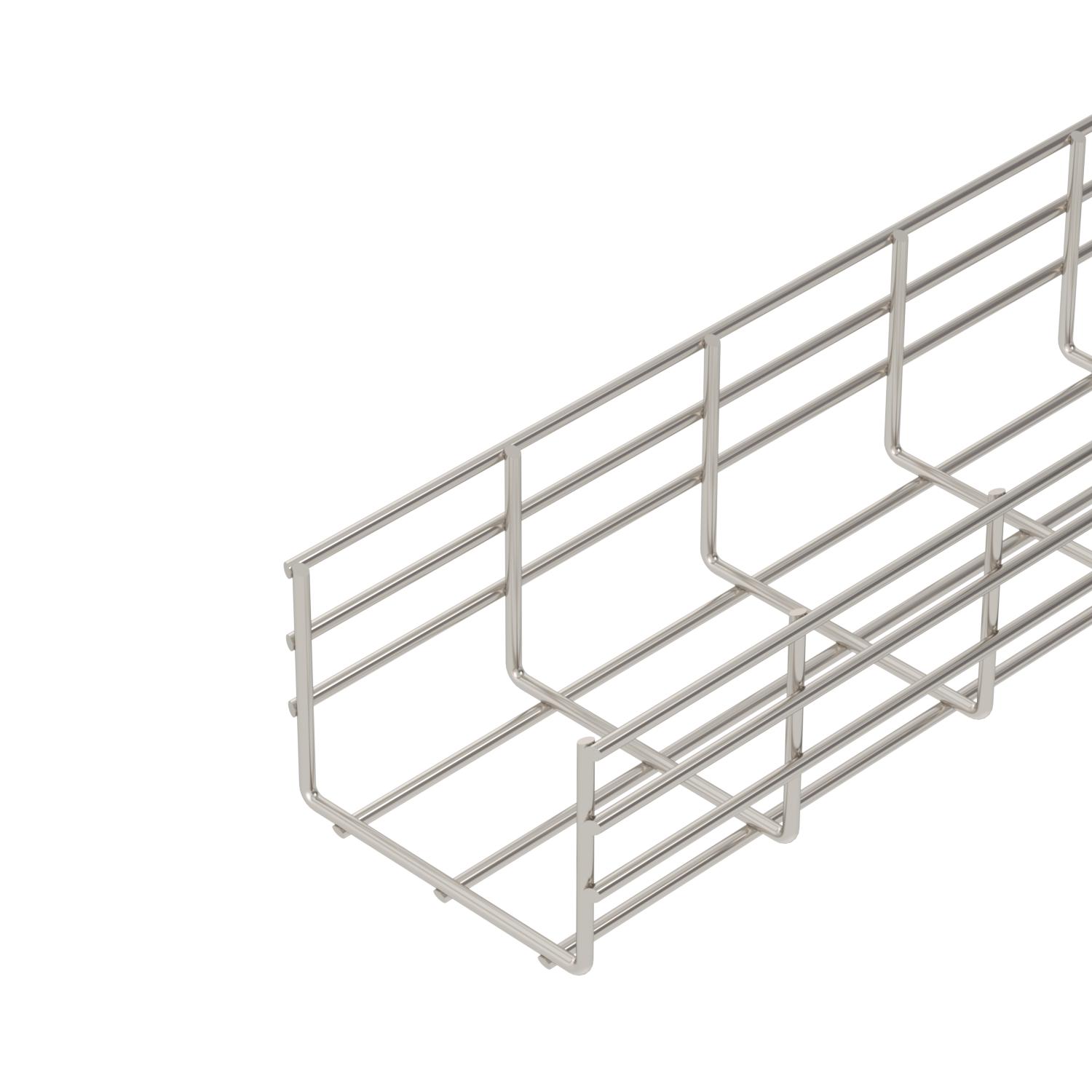

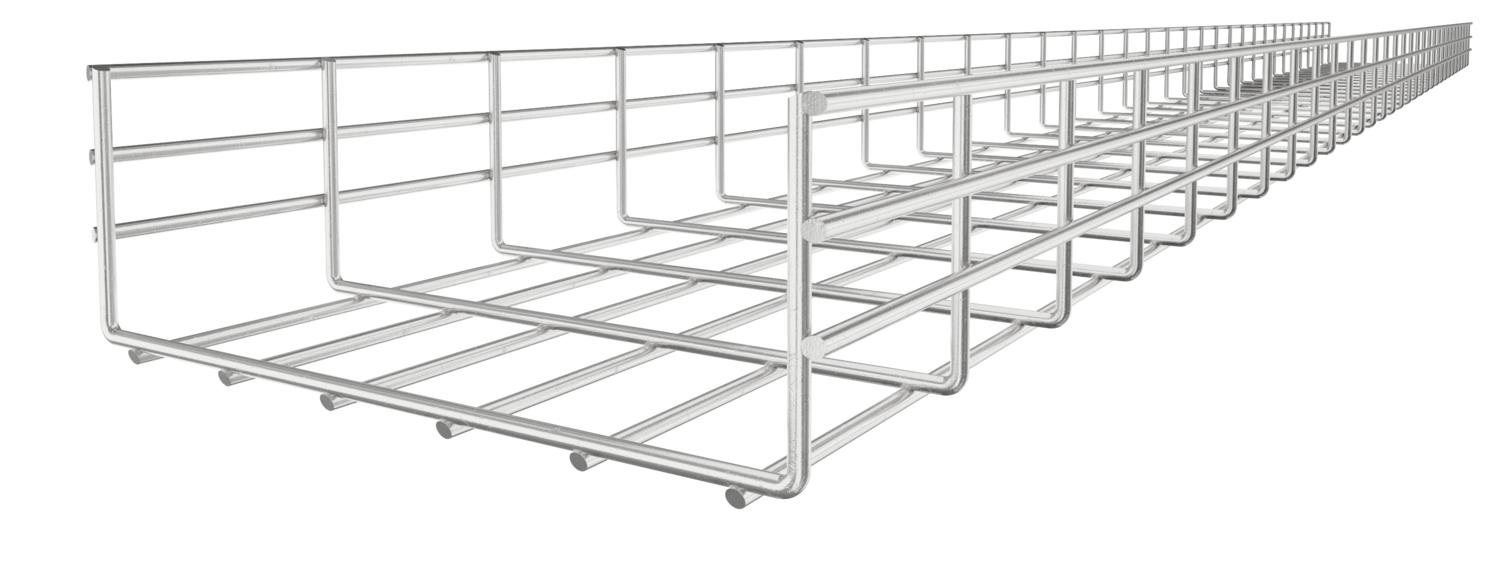

Draadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	105x150x3000
Draaddiameter	6 mm
Geïntegreerd scheidingsschot	zonder
Materiaal	Roestvast staal 1.4301
Nuttige doorsnede	130 cm²

Nuttige doorsnede	13000 mm²
Oppervlak	blank, nabehandeld
Profielvorm	U-vorm
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder

Alle typen

Type	Lengte	Breedte	Hoogte	Draaddiameter	Nuttige doorsnede	Art.nr.	Aantal	kl. VKE
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Voegverbinder A2	GUV 6 A2	6016574	Stuks	20 Stuks
Deksel, niet-geperforeerd A2	DRLU 150 A2	6052828	m	3 m

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkappen	SGR KS OR	6003758	Stuks	500 Stuks
Scheidingsschot 85 A2	TSG 85 A2	6062173	m	3 m
Dekselklem, universeel A2	DKU A2	6065600	Stuks	20 Stuks
Aftakplaat A2	KAB GR A2	6220145	Stuks	10 Stuks
