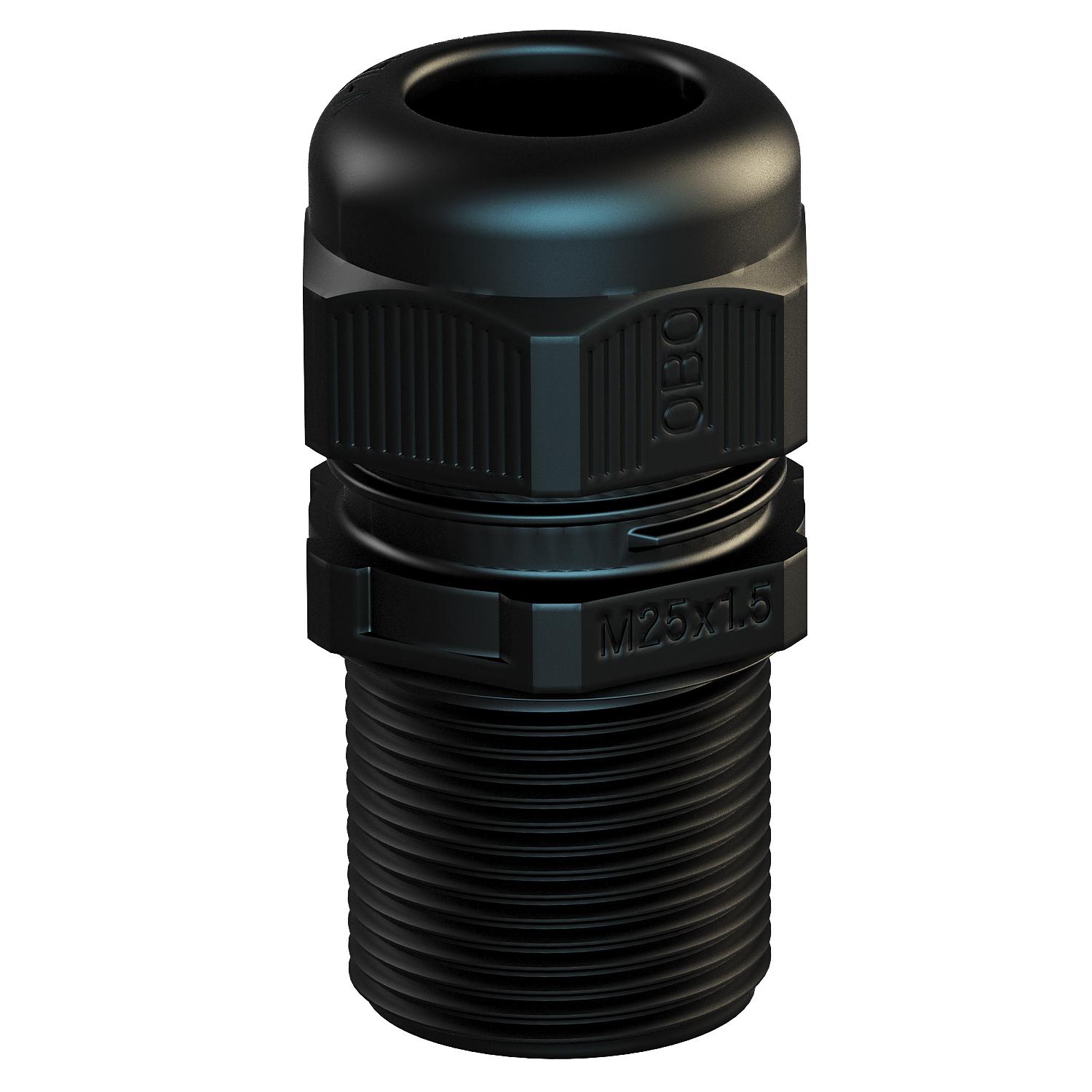

Wartelsysteem, metrische schroefdraad extra lang, zwart
Art.nr. 2022997 | EAN 4012195812227
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 48 mm Afdichtbereik D min. 36 mm Afmeting e 75 mm Afmeting L max. 60,3 mm Afmeting L min. 41,5 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M63 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 12 Nm Kleur Zwart Lengte schroefdraad 24 mm Maat L1 24 mm Maat L2 9 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 63 Schroefdraad M63 x 1,5 slagvast nee Sleutelwijdte 68 Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,8 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 75 mm - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad, zwart
116 M63 SW PA 2049139 25 Stuks - Downloads
-
Specificatieblad V-TEC VM LL63 SW / 2022997 , 0.32MB , pdfEU Conformiteitsverklaring V-TEC VM LL63 SW / 2022997 , 0.16MB , pdfREACH Conformiteitsverklaring V-TEC VM LL63 SW / 2022997 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM LL63 SW / 2022997 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfMontagehandleiding Montagehandleiding V-TEC VM LL.. SW , 2.00MB , pdf
