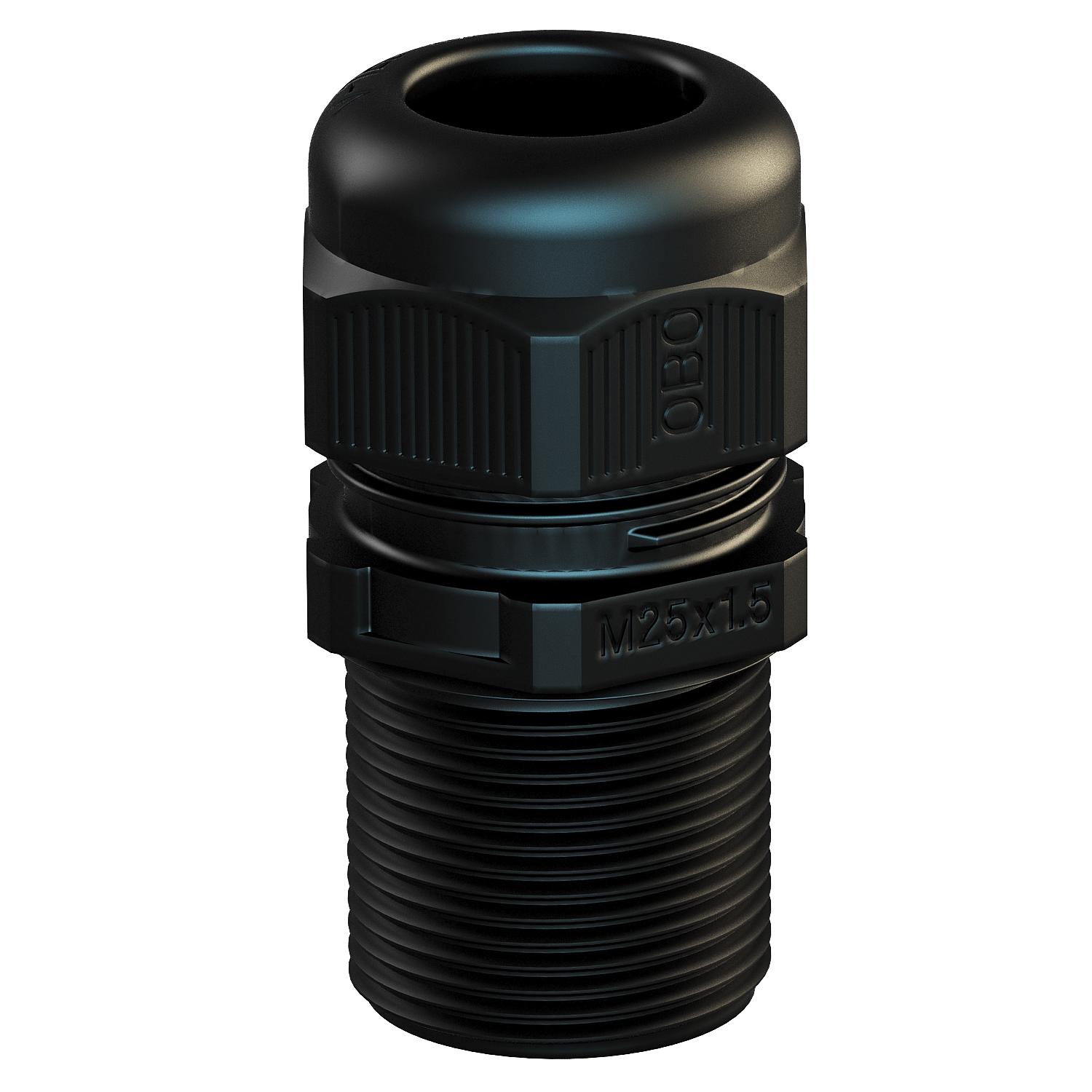

Wartelsysteem, metrische schroefdraad extra lang, zwart
Art.nr. 2022985 | EAN 4012195812166
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 10 mm Afdichtbereik D min. 4,5 mm Afmeting e 22 mm Afmeting L max. 29,5 mm Afmeting L min. 20,5 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M16 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 2,5 Nm Kleur Zwart Lengte schroefdraad 24 mm Maat L1 24 mm Maat L2 5 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 16 Schroefdraad M16 x 1,5 slagvast nee Sleutelwijdte 20 Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,8 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 22 mm - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad, zwart
116 M16 SW PA 2049074 100 Stuks - Downloads
-
Specificatieblad V-TEC VM LL16 SW / 2022985 , 0.32MB , pdfEU Conformiteitsverklaring V-TEC VM LL16 SW / 2022985 , 0.16MB , pdfREACH Conformiteitsverklaring V-TEC VM LL16 SW / 2022985 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM LL16 SW / 2022985 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfMontagehandleiding Montagehandleiding V-TEC VM LL.. SW , 2.00MB , pdf
