Wartelsysteem, EX-zone, metrische schroefdraad, zwart | | M25 x 1,5 | nee | Zwart

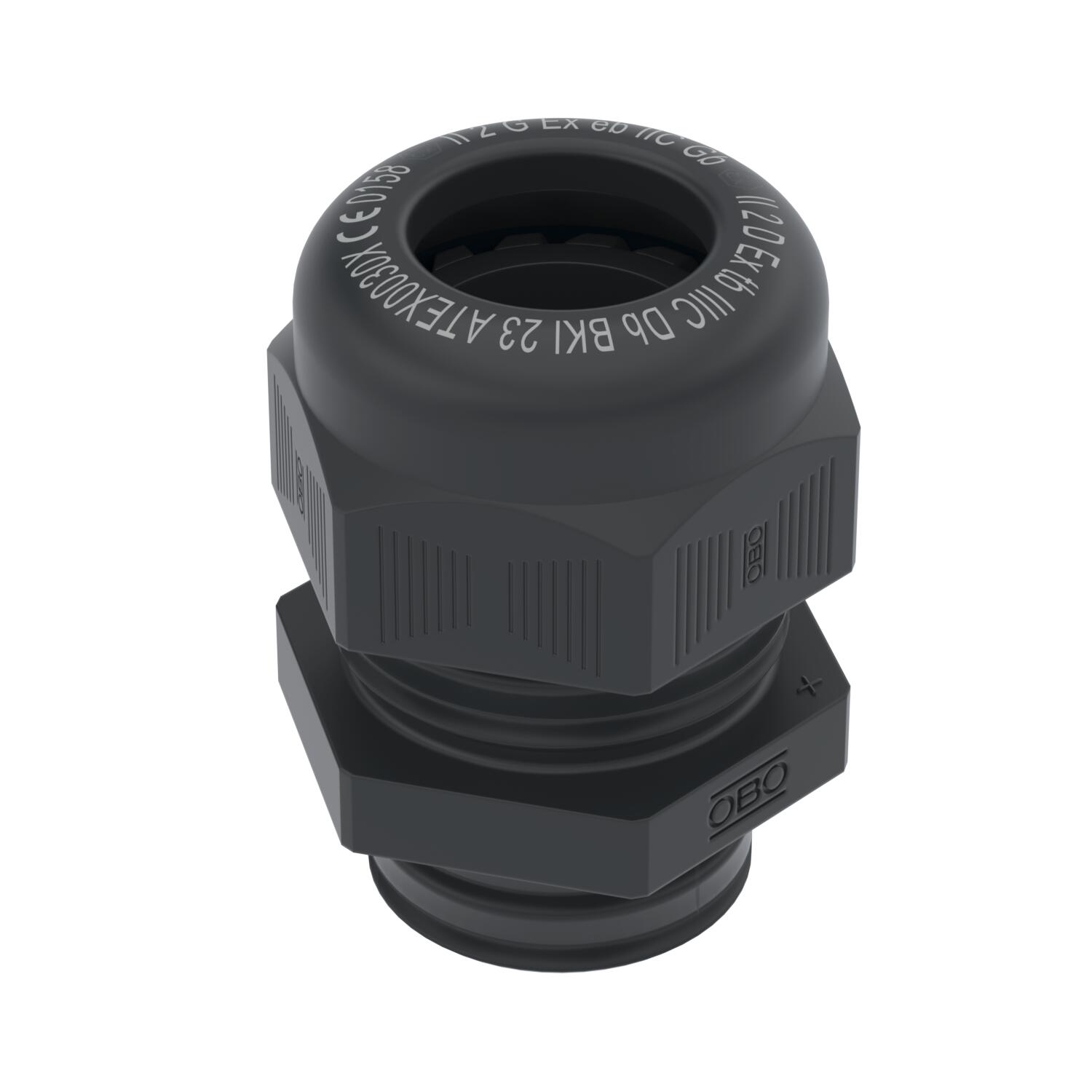

Wartelsysteem, EX-zone, metrische schroefdraad, zwart

Art.nr. 2050331 | EAN 4012195594673

Art.nr. / Type

Schroefdraad

Meervoudig dichtingsinzetstuk	nee

Kleur	Zwart

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Wartel met EG-keuringscertificaat voor apparaten en beveiligingssystemen voor gebruik conform de voorschriften in explosieve omgevingen. Richtlijn 2014/34/EU.
EG-typebeproevingsnummer: BKI23ATEX0030 X.
Met metrische schroefdraad conform IEC 423.
Afdichtring van chloropreen-/nitrielrubber, aangegoten afdichtlippen, daarom geen afdichtring voor het aansluitschroefdraad nodig.
Beschermingsklasse 68 bij 3 bar.

Technische gegevens

Technische gegevens

Afdichtbereik D max.	18 mm
Afdichtbereik D min.	12 mm
Afmeting e	37,5 mm
Afmeting G	M25 mm
Afmeting L max.	38 mm
Afmeting L min.	28 mm
Beschermingsgraad	IP68
Deelbare wartel	nee
Dimensie	M25
Doorbuigbescherming	nee
Explosiebeveiligd	ja
glasvezelversterkt	nee
Halogeenvrij	ja
Instabiel draaimoment	4,5 Nm
Kleur	Zwart
Lengte schroefdraad	11 mm
Maat L1	11 mm
Maat L2	6 mm
Maat L3	22 mm

Materiaal	Polyamide
Meervoudig dichtingsinzetstuk	nee
Met borgmoer	nee
Nominale schroefdraadmaat	25
Schroefdraad	M25 x 1,5
slagvast	nee
Sleutelwijdte	33
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Spoed	1,5 mm
Temperatuurbereik max.	65 °C
Temperatuurbereik min.	-20 °C
Trekontlastingsmogelijkheid	nee
Uitvoering	recht
Voor Ex-zone	ja
voor Ex-zone gas	1, 2
voor Ex-zone stof	21, 22
Wartel voor platte kabel	nee
Zeskant hoekmaat	37,5 mm

Alle typen

Alle typen

Type	Schroefdraad	Meervoudig dichtingsinzetstuk	Kleur	Art.nr.	Aantal	kl. VKE
VTEC EX M16 SW	M16 x 1,5	nee	Zwart	2050315	Stuks	50 Stuks
VTEC EX M20 SW	M20 x 1,5	nee	Zwart	2050323	Stuks	50 Stuks
VTEC EX M25 SW	M25 x 1,5	nee	Zwart	2050331	Stuks	25 Stuks
VTEC EX M32 SW	M32 x 1,5	nee	Zwart	2050358	Stuks	20 Stuks
VTEC EX M40 SW	M40 x 1,5	nee	Zwart	2050366	Stuks	10 Stuks
VTEC EX M50 SW	M50 x 1,5	nee	Zwart	2050374	Stuks	5 Stuks
VTEC EX M63 SW	M63 x 1,5	nee	Zwart	2050382	Stuks	5 Stuks
