Wartel, metrische schroefdraad, UV-bestendig, lichtgrijs
Art.nr. 2022907 | EAN 4012195896784
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
- Technische gegevens
-
Technische gegevens

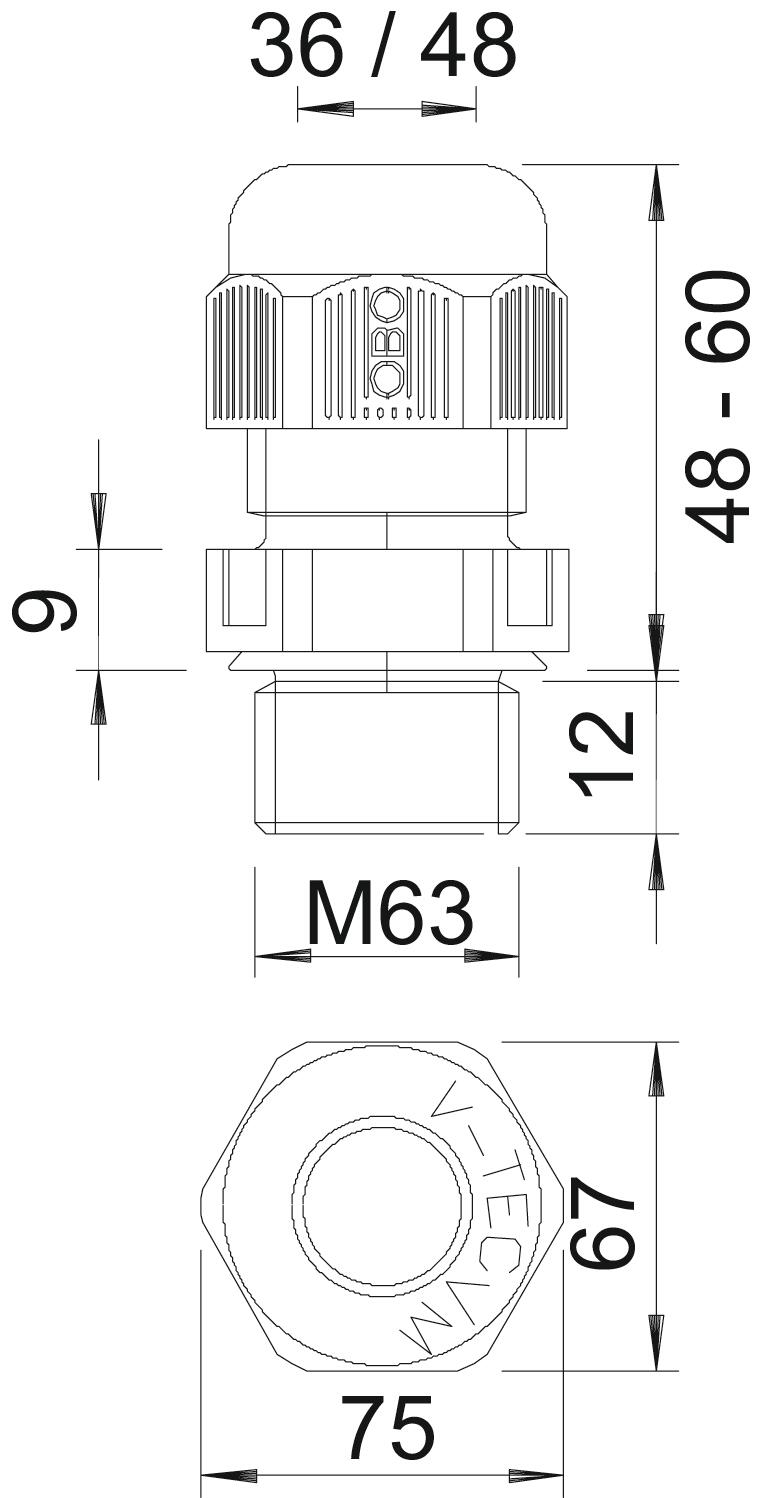

Afdichtbereik D max. 48 mm Afdichtbereik D min. 36 mm Afmeting e 75 mm Afmeting L max. 60 mm Afmeting L min. 48 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M63 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 15 Nm Kleur lichtgrijs Lengte schroefdraad 12 mm Maat L1 12 mm Maat L2 9 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 63 Schroefdraad M63 x 1,5 slagvast nee Sleutelwijdte 67 Soort afdichting Dichtring Soort schroefdraad Metrisch Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 75 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad V-TEC VM63UV LGR / 2022907 , 0.27MB , pdfEU Conformiteitsverklaring V-TEC VM63UV LGR / 2022907 , 0.17MB , pdfREACH Conformiteitsverklaring V-TEC VM63UV LGR / 2022907 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM63UV LGR / 2022907 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdfMontagehandleiding Montagehandleiding V-TEC VM..UV LGR , 2.00MB , pdf
