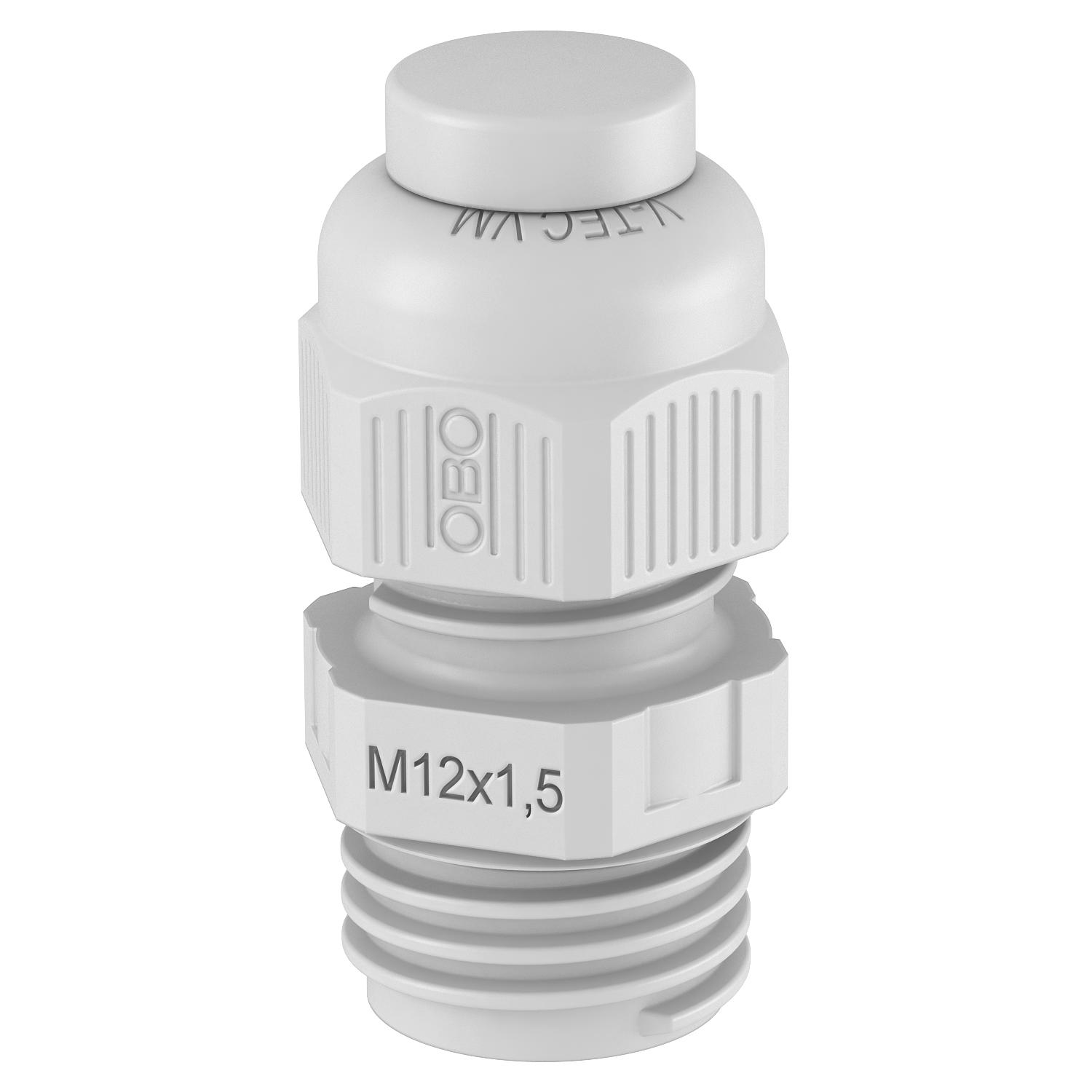

Wartel, metrische schroefdraad met blindstop, lichtgrijs

Art.nr. 2023040 | EAN 4012196474417

nee
lichtgrijs; RAL 7035
Productbeschrijving

Productbeschrijving

Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Vlambestendig 650° C
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Afdichtbereik D max. 7 mm
Afdichtbereik D min. 3,5 mm
Afmeting e 16,5 mm
Afmeting L max. 23,5 mm
Afmeting L min. 21,5 mm
Beschermingsgraad IP68
Breedte 15 mm
Deelbare wartel nee
Dimensie M12
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij ja
Hoogte 16,5 mm
Instabiel draaimoment 2 Nm
Kleur lichtgrijs; RAL 7035
Lengte 21,5 mm
Lengte schroefdraad 8 mm
Maat L1 8 mm
Maat L2 5 mm
Maat L3 18,5 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat 12
Schroefdraad M12 x 1,5
slagvast nee
Sleutelwijdte 15
Sleutelwijdte 1 15 mm
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Zeskant hoekmaat 16,5 mm
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC VM12VS LGR M12 x 1,5 nee lichtgrijs; RAL 7035 2023040
50 Stuks
V-TEC VM16VS LGR M16 x 1,5 nee lichtgrijs; RAL 7035 2023042
50 Stuks
V-TEC VM20VS LGR M20 x 1,5 nee lichtgrijs; RAL 7035 2023044
50 Stuks
V-TEC VM25VS LGR M25 x 1,5 nee lichtgrijs; RAL 7035 2023046
25 Stuks
V-TEC VM32VS LGR M32 x 1,5 nee lichtgrijs; RAL 7035 2023048
20 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Tegenmoer, metrische schroefdraad, lichtgrijs Tegenmoer, metrische schroefdraad, lichtgrijs 116 M12 LGR PA 2048906
100 Stuks
