Wartel, metrische schroefdraad, lichtgrijs

Art.nr. 2022868 | EAN 4012195533719

nee
lichtgrijs; RAL 7035
Productbeschrijving
Productbeschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Vlambestendig 650° C
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Beschermingsgraad IP68
  • Schroefdraad metrisch

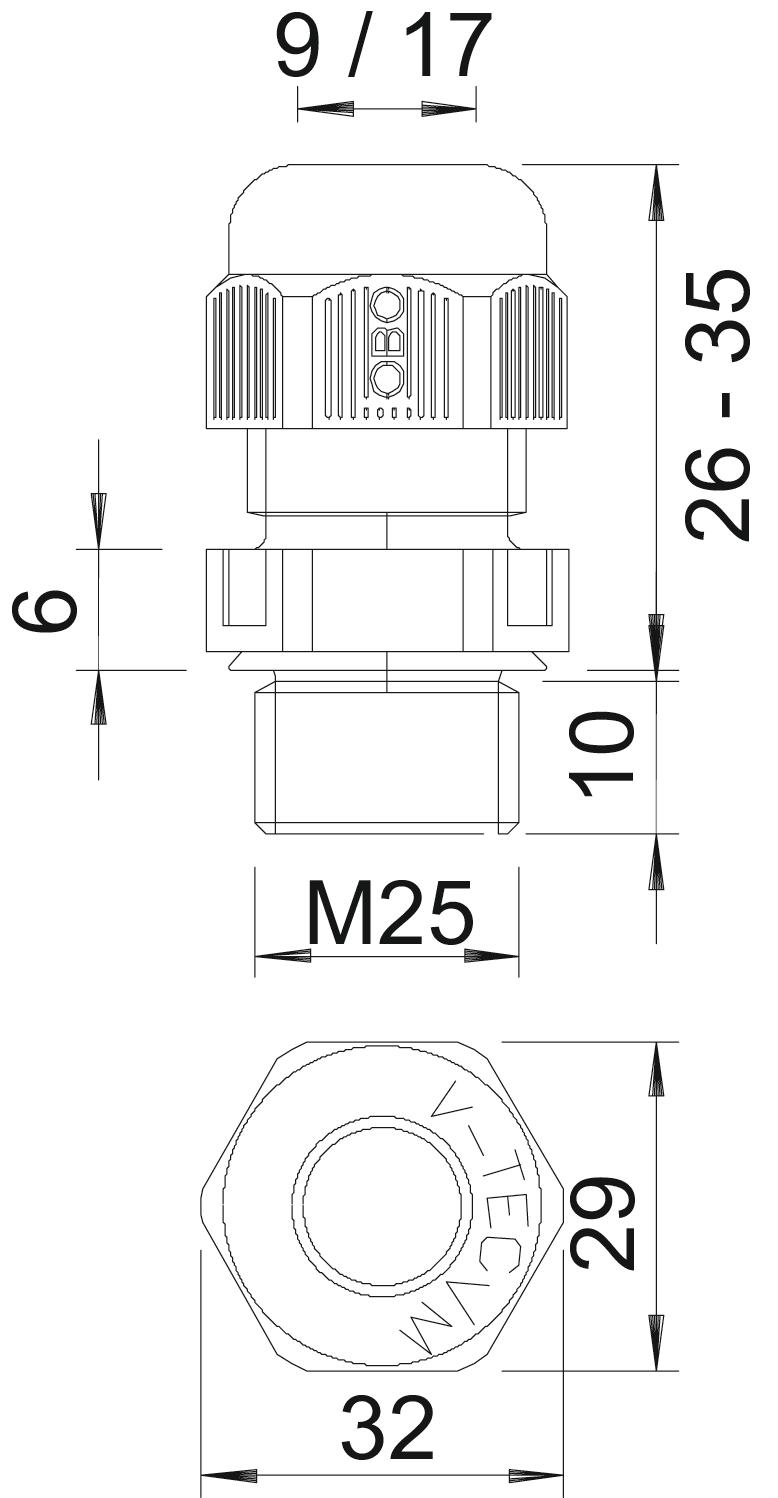

Technische gegevens

Technische gegevens

Afdichtbereik D max. 17 mm
Afdichtbereik D min. 9 mm
Afmeting e 32 mm
Afmeting L max. 35 mm
Afmeting L min. 26 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie M25
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij ja
Instabiel draaimoment 5 Nm
Kleur lichtgrijs; RAL 7035
Lengte schroefdraad 10 mm
Maat L1 10 mm
Maat L2 6 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat 25
Schroefdraad M25 x 1,5
slagvast nee
Sleutelwijdte 29
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Zeskant hoekmaat 32 mm
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC VM12 LGR M12 x 1,5 nee lichtgrijs; RAL 7035 2022862
50 Stuks
V-TEC VM16 LGR M16 x 1,5 nee lichtgrijs; RAL 7035 2022864
50 Stuks
V-TEC VM20 LGR M20 x 1,5 nee lichtgrijs; RAL 7035 2022866
50 Stuks
V-TEC VM25 LGR M25 x 1,5 nee lichtgrijs; RAL 7035 2022868
25 Stuks
V-TEC VM32 LGR M32 x 1,5 nee lichtgrijs; RAL 7035 2022870
20 Stuks
V-TEC VM40 LGR M40 x 1,5 nee lichtgrijs; RAL 7035 2022872
10 Stuks
V-TEC VM50 LGR M50 x 1,5 nee lichtgrijs; RAL 7035 2022874
5 Stuks
V-TEC VM63 LGR M63 x 1,5 nee lichtgrijs; RAL 7035 2022876
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Tegenmoer, metrische schroefdraad, lichtgrijs Tegenmoer, metrische schroefdraad, lichtgrijs 116 M25 LGR PA 2048930
100 Stuks
