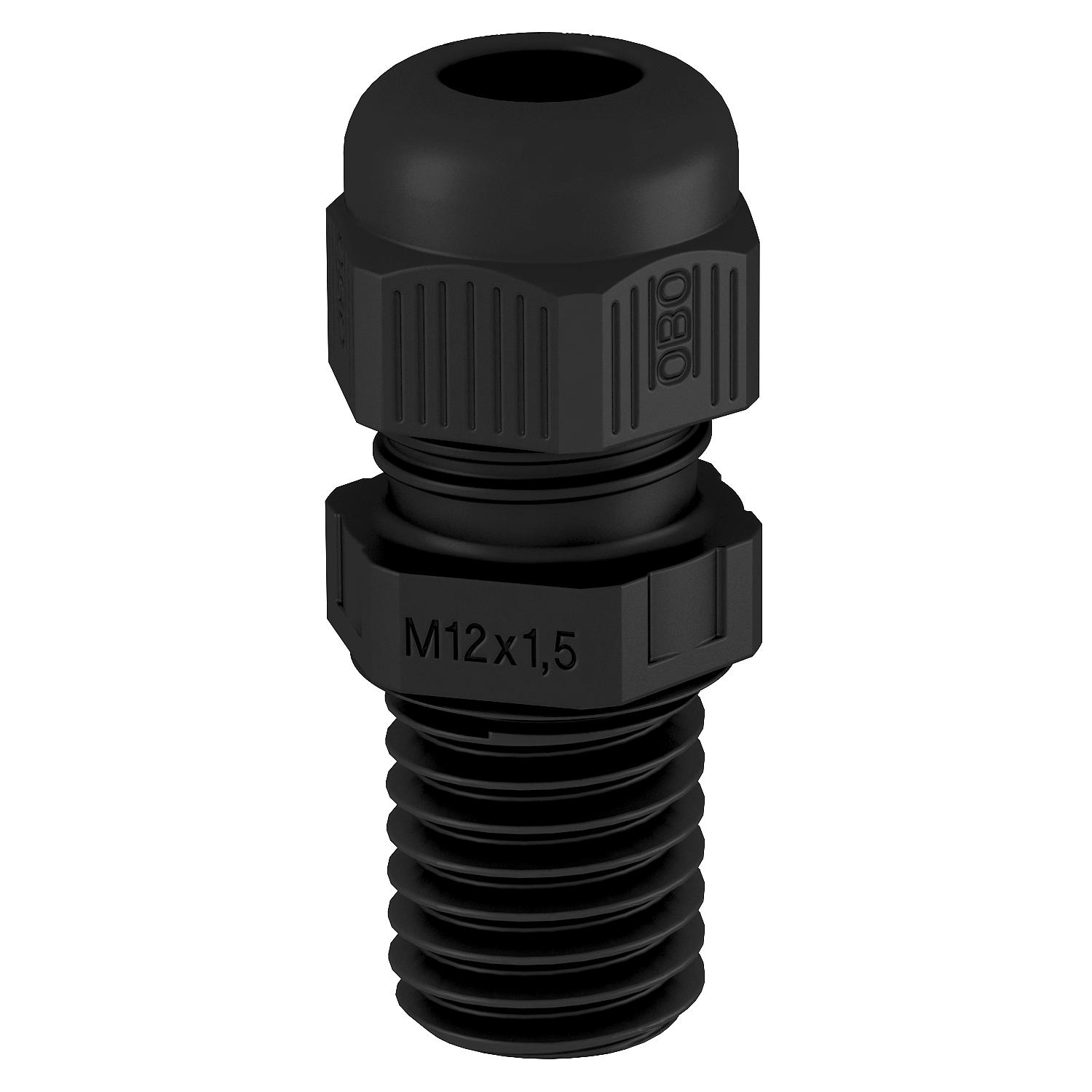

Wartel, metrische schroefdraad extra lang, zwart

Art.nr. 2022968 | EAN 4012195004387

nee
Zwart
Productbeschrijving

Productbeschrijving

Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Vlambestendig 650° C
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beschermingsgraad IP68
  • Schroefdraad metrisch
Technische gegevens

Technische gegevens

Afdichtbereik D max. 13 mm
Afdichtbereik D min. 6 mm
Afmeting e 27 mm
Afmeting L max. 32,5 mm
Afmeting L min. 22,5 mm
Beschermingsgraad IP68
Deelbare wartel nee
Dimensie M20
Doorbuigbescherming nee
Explosiebeveiligd nee
glasvezelversterkt nee
Halogeenvrij ja
Instabiel draaimoment 3,75 Nm
Kleur Zwart
Lengte schroefdraad 15 mm
Maat L1 15 mm
Maat L2 5 mm
Materiaal Polyamide
Meervoudig dichtingsinzetstuk nee
Met borgmoer nee
moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat 20
Schroefdraad M20 x 1,5
slagvast nee
Sleutelwijdte 24
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 65 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid ja
Uitvoering recht
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Zeskant hoekmaat 27 mm
Alle typen

Alle typen

Type Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC VM L12 SW M12 x 1,5 nee Zwart 2022964
50 Stuks
V-TEC VM L16 SW M16 x 1,5 nee Zwart 2022966
50 Stuks
V-TEC VM L20 SW M20 x 1,5 nee Zwart 2022968
50 Stuks
V-TEC VM L25 SW M25 x 1,5 nee Zwart 2022970
25 Stuks
V-TEC VM L32 SW M32 x 1,5 nee Zwart 2022972
20 Stuks
V-TEC VM L40 SW M40 x 1,5 nee Zwart 2022974
10 Stuks
V-TEC VM L50 SW M50 x 1,5 nee Zwart 2022976
5 Stuks
V-TEC VM L63 SW M63 x 1,5 nee Zwart 2022978
5 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Borgmoer, metrische schroefdraad, zwart Borgmoer, metrische schroefdraad, zwart 116 M20 SW PA 2049082
100 Stuks
