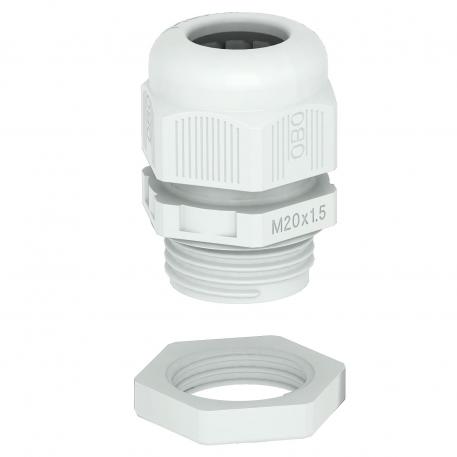

Wartel, metrisch schroefdraad, set met tegenmoer, lichtgrijs
Art.nr. 2022776 | EAN 4012195860990
- Productbeschrijving
-
Productbeschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C. Inclusief tegenmoeren.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 48 mm Afdichtbereik D min. 36 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M63 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 15 Nm Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 12 mm Maat E1 (mm) 75 mm Maat E2 83 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 63 Schroefdraad M63 x 1,5 slagvast nee Sleutelwijdte 1 68 mm Sleutelwijdte 2 75 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Afmetingen
Afmeting L max. 60 mm Afmeting L min. 48 mm Maat L1 12 mm Maat L2 9 mm Maat L3 8,5 mm - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad V-TEC VM63+ LGR / 2022776 , 0.26MB , pdfConformiteitsverklaring V-TEC VM63+ LGR / 2022776 , 0.16MB , pdfREACH Conformiteitsverklaring V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdfMontagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf
