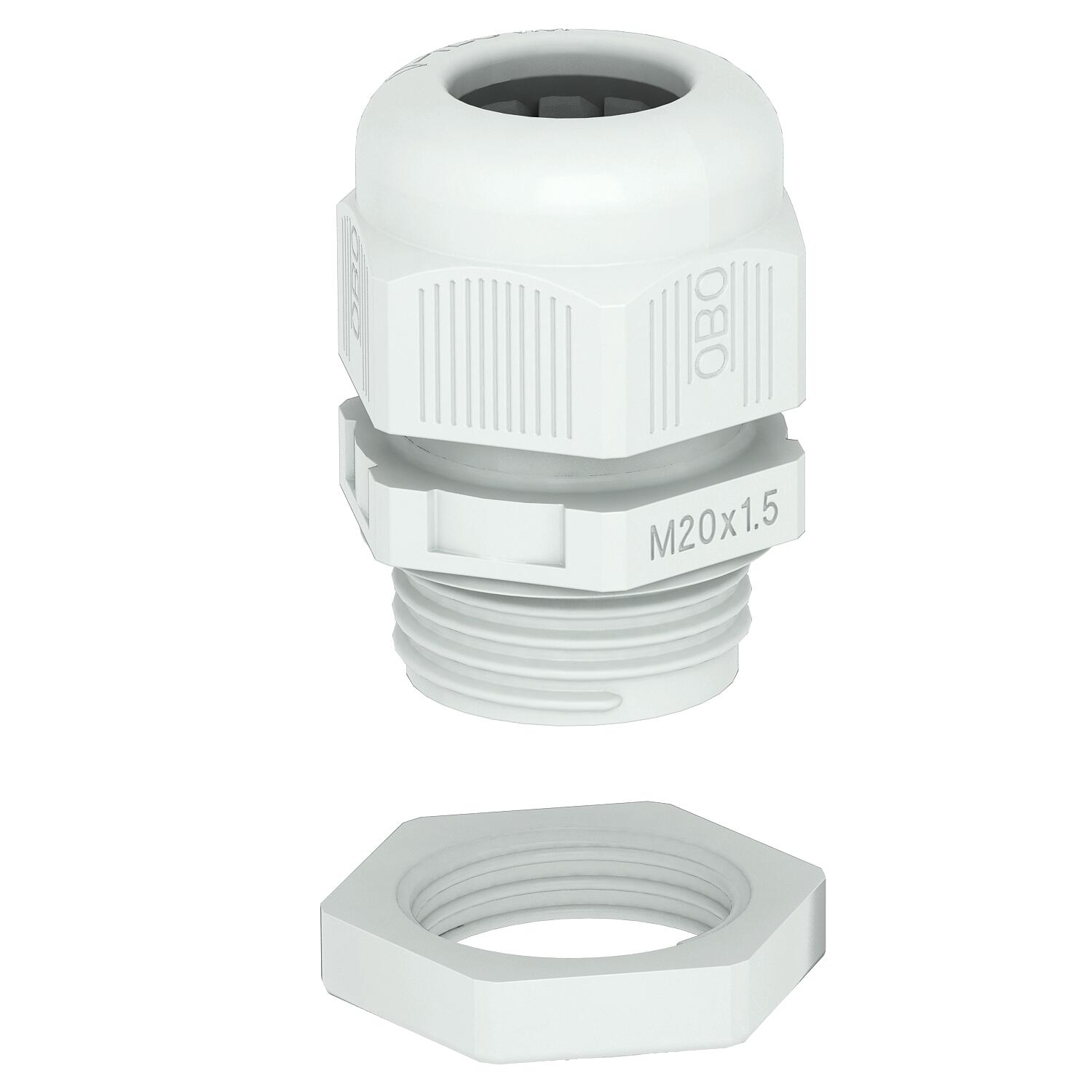

Wartel, metrisch schroefdraad, set met tegenmoer, lichtgrijs
Art.nr. 2022770 | EAN 4012195860969
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C. Inclusief tegenmoeren.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 21 mm Afdichtbereik D min. 15 mm Afmeting L max. 40 mm Afmeting L min. 29 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M32 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 7,5 Nm Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 11 mm Maat E1 (mm) 41 mm Maat E2 46 mm Maat L1 11 mm Maat L2 6 mm Maat L3 7 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 32 Schroefdraad M32 x 1,5 slagvast nee Sleutelwijdte 1 36 mm Sleutelwijdte 2 41 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee - Alle typen
-
Alle typen
- Downloads
-
Specificatieblad V-TEC VM32+ LGR / 2022770 , 0.24MB , pdfEU Conformiteitsverklaring V-TEC VM32+ LGR / 2022770 , 0.16MB , pdfREACH Conformiteitsverklaring V-TEC VM32+ LGR / 2022770 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM32+ LGR / 2022770 , 0.12MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdfMontagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf
