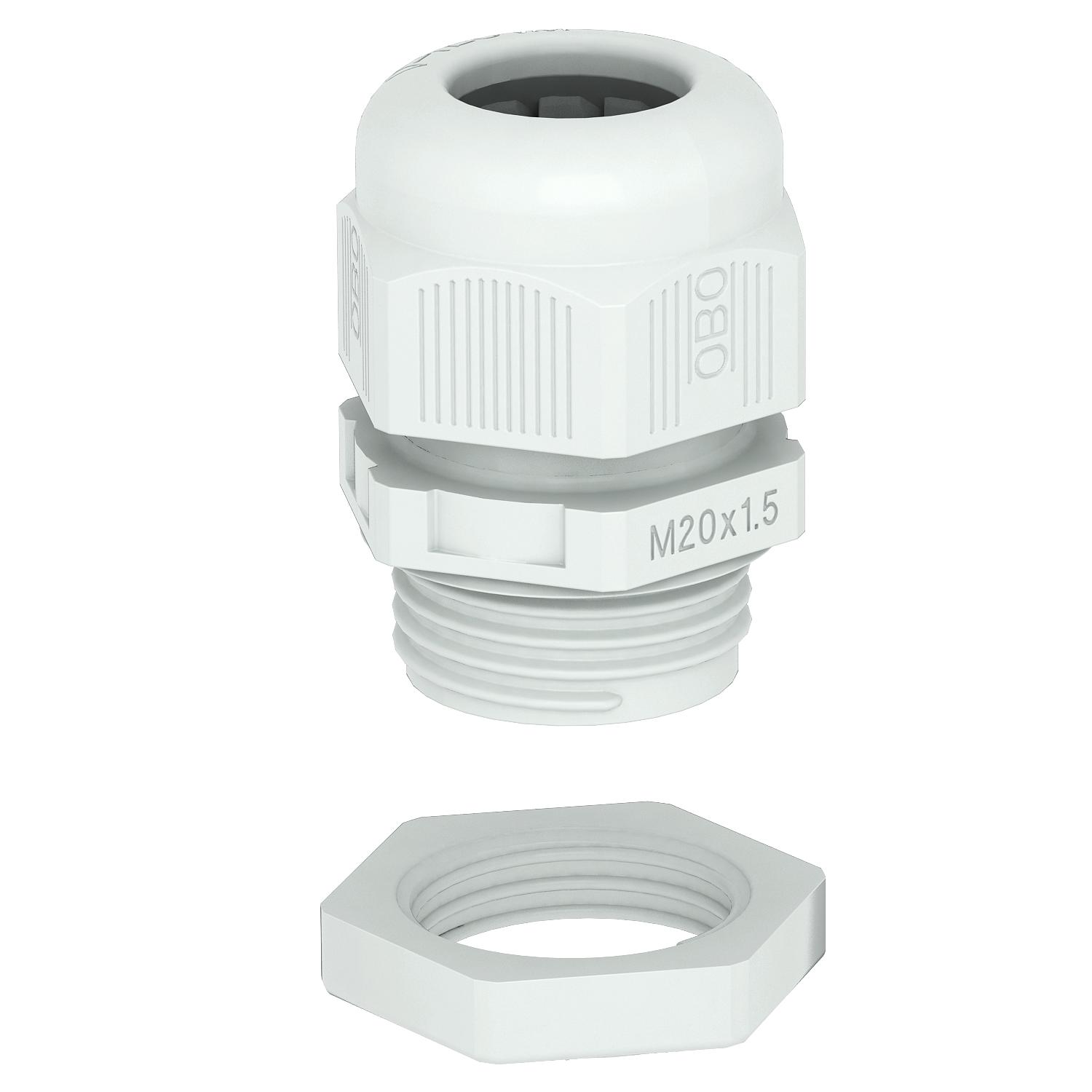

Wartel, metrisch schroefdraad, set met tegenmoer, lichtgrijs
Art.nr. 2022766 | EAN 4012195860945
- Productbeschrijving
-
Productbeschrijving
Wartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C. Inclusief tegenmoeren.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13 mm Afdichtbereik D min. 6 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 3,8 Nm Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 9 mm Maat E1 (mm) 27 mm Maat E2 27 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 slagvast nee Sleutelwijdte 1 24 mm Sleutelwijdte 2 24 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Afmetingen
Afmeting L max. 30,5 mm Afmeting L min. 23,5 mm Maat L1 9 mm Maat L2 5 mm Maat L3 6 mm - Alle typen
-
Alle typen
