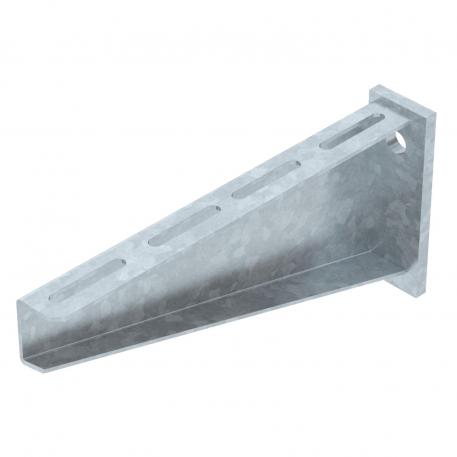

Wandconsole AW 80
Art.nr. 6417779 | EAN 4012196203536
- Productbeschrijving
-
ProductbeschrijvingZware wandbeugel met vastgelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Afm. H 145 mm Breedte 310 mm Dimensie B310mm F in kN 8 kN Functiebehoud nee Gatdiameter 17,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 145 mm Kleur zink Lengte 50 mm Maat A 50 mm Maat B 310 mm Maat L 310 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 80
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 80 31 FT / 6417779 , 0.29MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfEU Conformiteitsverklaring AW 80 31 FT / 6417779 , 0.15MB , pdfREACH Conformiteitsverklaring AW 80 31 FT / 6417779 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 80 31 FT / 6417779 , 0.12MB , pdfMilieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 0.04MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
