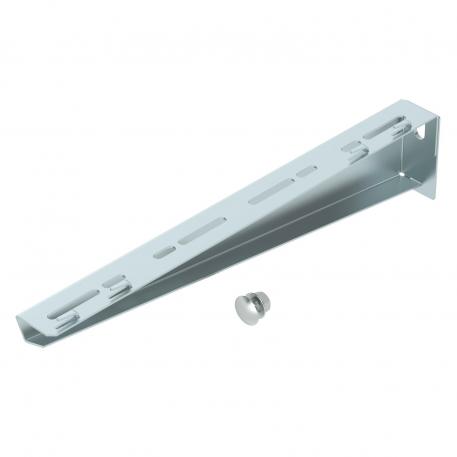

Wand- en profielconsole MWAG 12 FS
Art.nr. 6424624 | EAN 4012196325634
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole in gekantelde uitvoering voor schroefloze bevestiging van draadgoot.
-
- Technische gegevens
-
Afmetingen
Afm. H 83 mm Breedte 410 mm Dimensie B410mm F in kN 1,2 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 83 mm Kleur zink Lengte 38 mm Maat A 38 mm Maat B 410 mm Materiaal staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 400 mm voorbreedte min. 400 Technische gegevens
Belastingsdiagram console type MWAG 12
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
