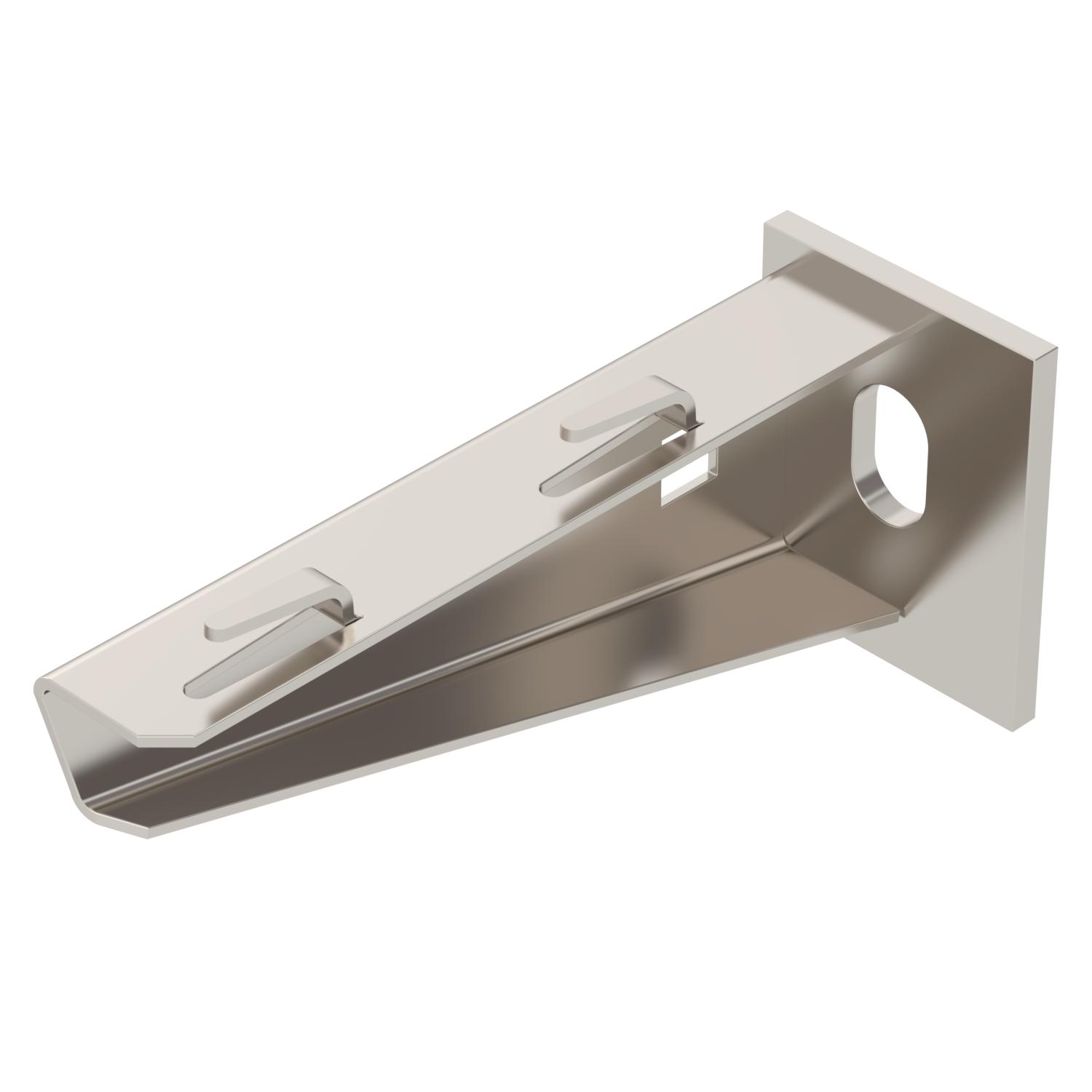

Wand- en profielconsole AWG 15 A2
Art.nr. 6420625 | EAN 4012195058373
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole met aangelaste kopplaat voor schroefloze bevestiging van een draadgoot.
-
- Technische gegevens
-
Afmetingen
Afm. H 50 mm Breedte 110 mm Dimensie B110mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 50 mm Kleur roestvrij staal Lengte 40 mm Maat A 40 mm Maat B 110 mm Materiaal Roestvast staal 1.4301 Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Uitvoering Wand- en profielconsole voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens
Belastingsdiagram console type AW G 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
