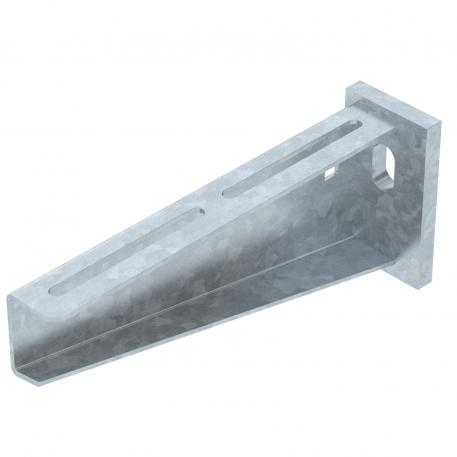

Wand- en profielconsole AW 55 FT
Art.nr. 6418554 | EAN 4012196204731
- Productbeschrijving
-
ProductbeschrijvingZware wand- en profielconsole met aangelaste kopplaat.
-
- Technische gegevens
-

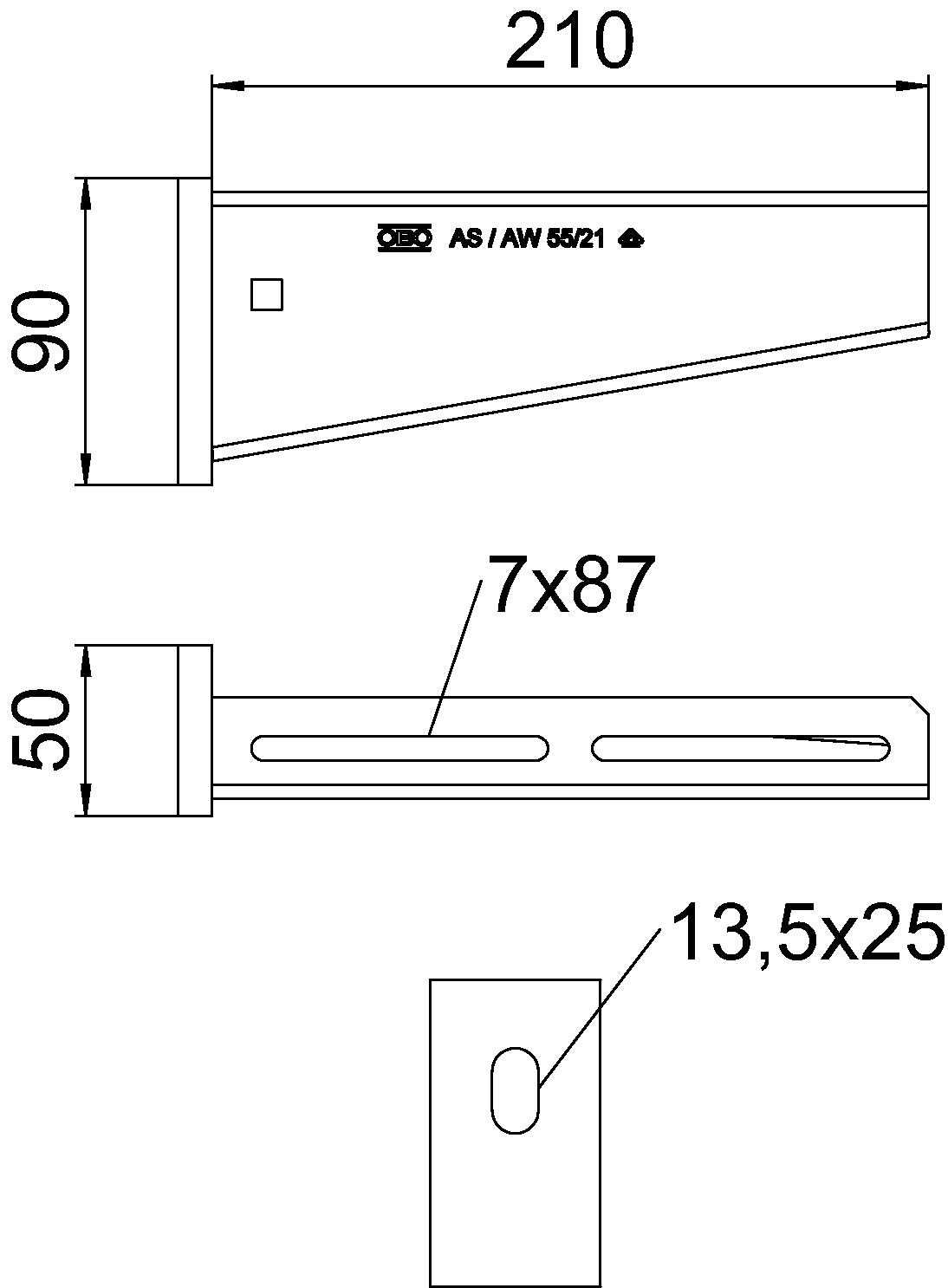

Afmetingen
Afm. H 90 mm Breedte 210 mm Dimensie B210mm EPD-artikel ja F in kN 5,5 kN Functiebehoud ja Gatdiameter 13,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 90 mm Kleur zink Lengte 50 mm Maat A 50 mm Maat B 210 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 55
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
