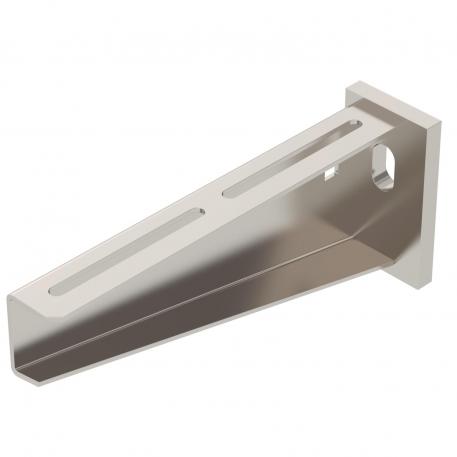

Wand- en profielconsole AW 55 A4
Art.nr. 6418557 | EAN 4012195912965
- Productbeschrijving
-
ProductbeschrijvingZware wand- en profielconsole met aangelaste kopplaat.
-
- Technische gegevens
-

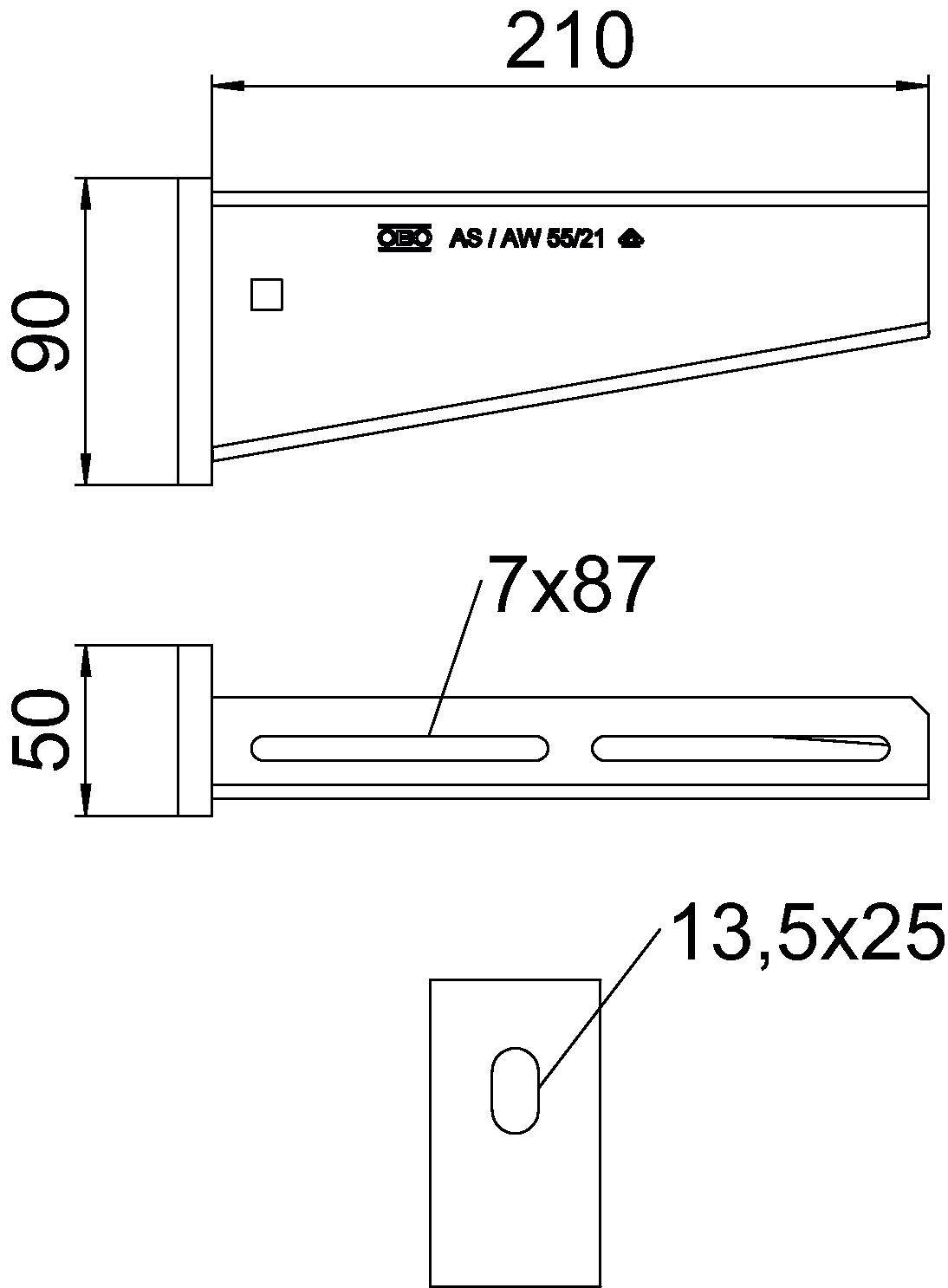

Afmetingen
Afm. H 90 mm Breedte 210 mm Dimensie B210mm F in kN 5,5 kN Functiebehoud nee Gatdiameter 13,5 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 90 mm Kleur roestvrij staal Lengte 50 mm Maat A 50 mm Maat B 210 mm Materiaal Roestvast staal 1.4571 Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Uitvoering Wand- en profielconsole Technische gegevens

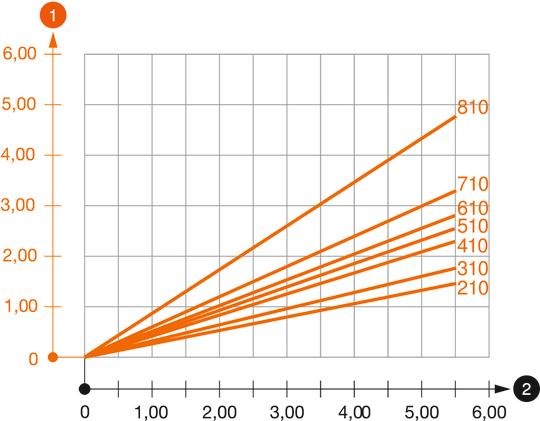

Belastingsdiagram console type AW 55
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer A4
FRSB 6x12 A4 6406142 100 Stuks - Downloads
-
Specificatieblad AW 55 21 A4 / 6418557 , 0.21MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring AW 55 21 A4 / 6418557 , 0.13MB , pdfMilieuproductverklaring (EPD) AW 55 21 A4 / 6418557 , 1.48MB , pdfUK-Conformiteitsverklaring AW 55 21 A4 / 6418557 , 0.09MB , pdfREACH Conformiteitsverklaring AW 55 21 A4 / 6418557 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 55 21 A4 / 6418557 , 0.12MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 1.76MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
