Wand- en profielconsole AW 30 FT
Art.nr. 6419704 | EAN 4012196206599
- Productbeschrijving
-
ProductbeschrijvingMiddelzware wand- en profielconsole met aangelaste kopplaat.
-
- Technische gegevens
-

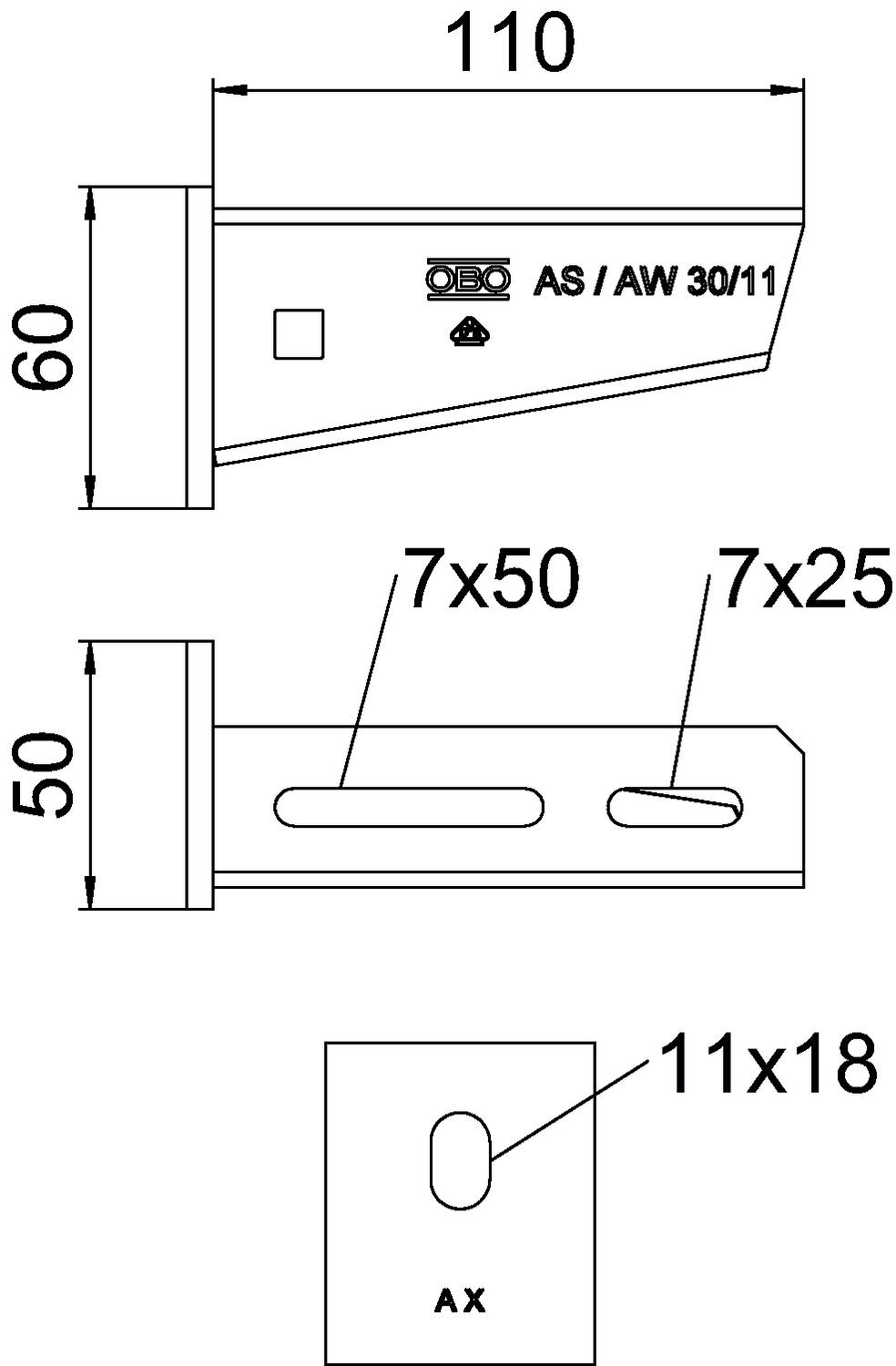

Afmetingen
Afm. H 60 mm Breedte 110 mm CO₂-voetafdruk (GWP) van wieg tot poort 0,3424 kg CO₂e / 1 Stuk Dimensie B110mm EPD-artikel ja F in kN 3 kN Functiebehoud ja Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 60 mm Kleur zink Lengte 50 mm Maat A 50 mm Maat B 110 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console AW 30
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 30 11 FT / 6419704 , 0.28MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring AW 30 11 FT / 6419704 , 0.13MB , pdfMilieuproductverklaring (EPD) AW 30 11 FT / 6419704 , 1.48MB , pdfUK-Conformiteitsverklaring AW 30 11 FT / 6419704 , 0.09MB , pdfREACH Conformiteitsverklaring AW 30 11 FT / 6419704 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 30 11 FT / 6419704 , 0.12MB , pdfSelectiehulp Selection aid cable trays, screwable , 2.17MB , pdfSelectiehulp Selection aid for cable trays, Magic , 0.23MB , pdfMontagehandleiding Montagehandleiding U-profielsystemen , 1.76MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
