Wand- en profielconsole AW 15 FT
Art.nr. 6420656 | EAN 4012196207077
- Productbeschrijving
-

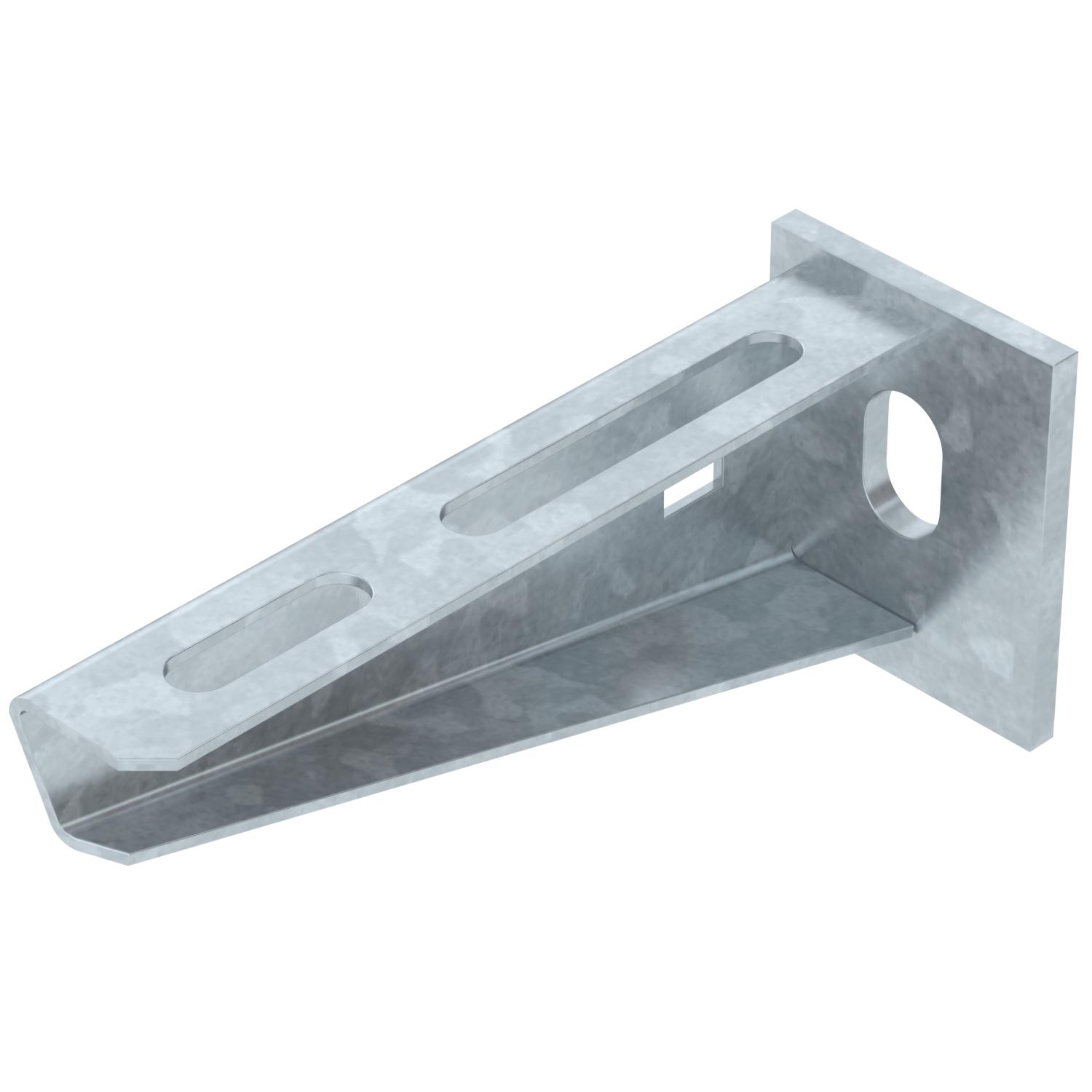

ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat.
-
- Technische gegevens
-
Afmetingen
Afm. H 50 mm Breedte 110 mm Breedte 4 in CO₂-voetafdruk (GWP) van wieg tot poort 0,1876 kg CO₂e / 1 Stuk Dimensie B110mm EPD-artikel ja F in kN 1,5 kN Functiebehoud ja Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 1,97 in Hoogte 50 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 110 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
