Wand- en profielconsole AW 15 A2
Art.nr. 6421008 | EAN 4012196207558
- Productbeschrijving
-

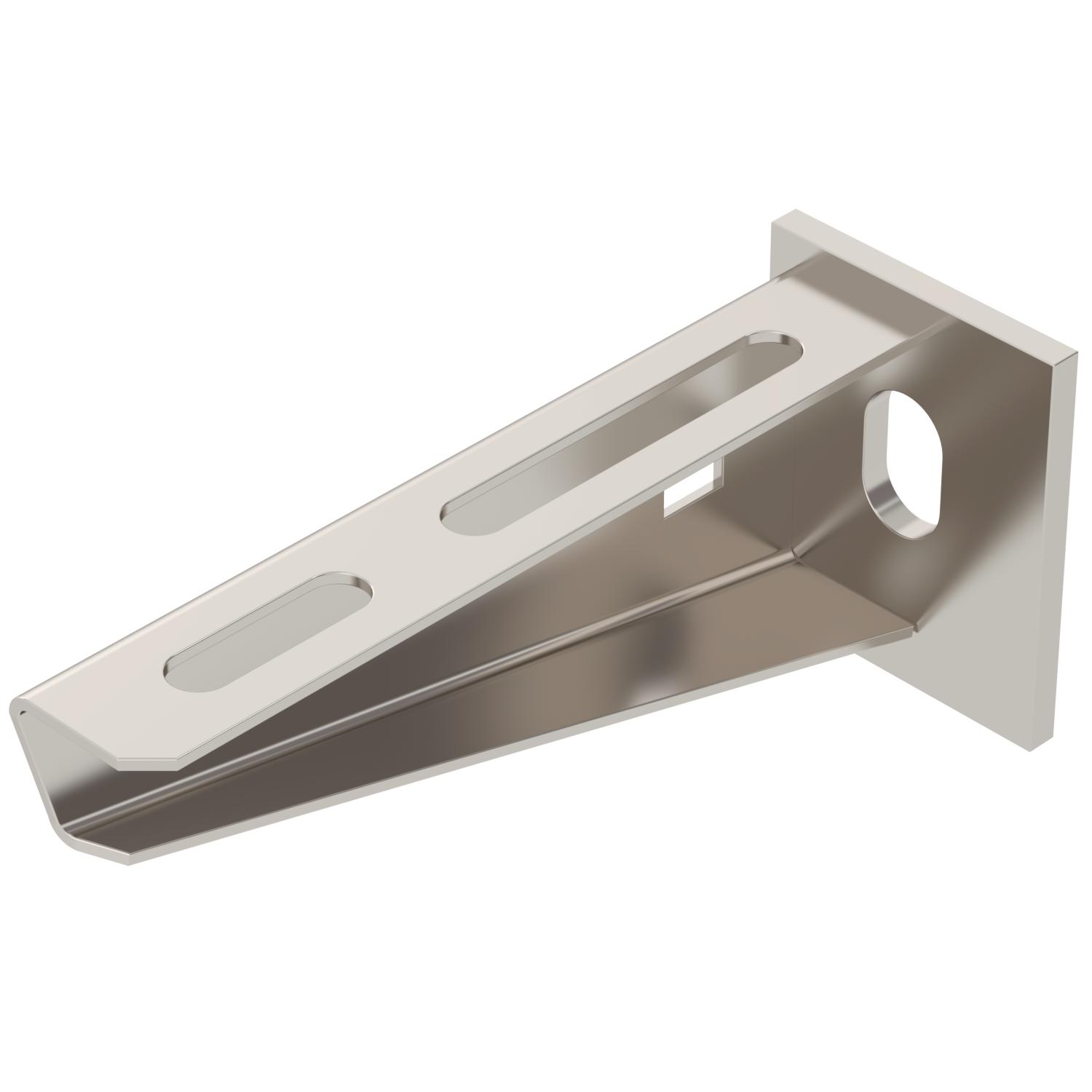

ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat.
-
- Technische gegevens
-

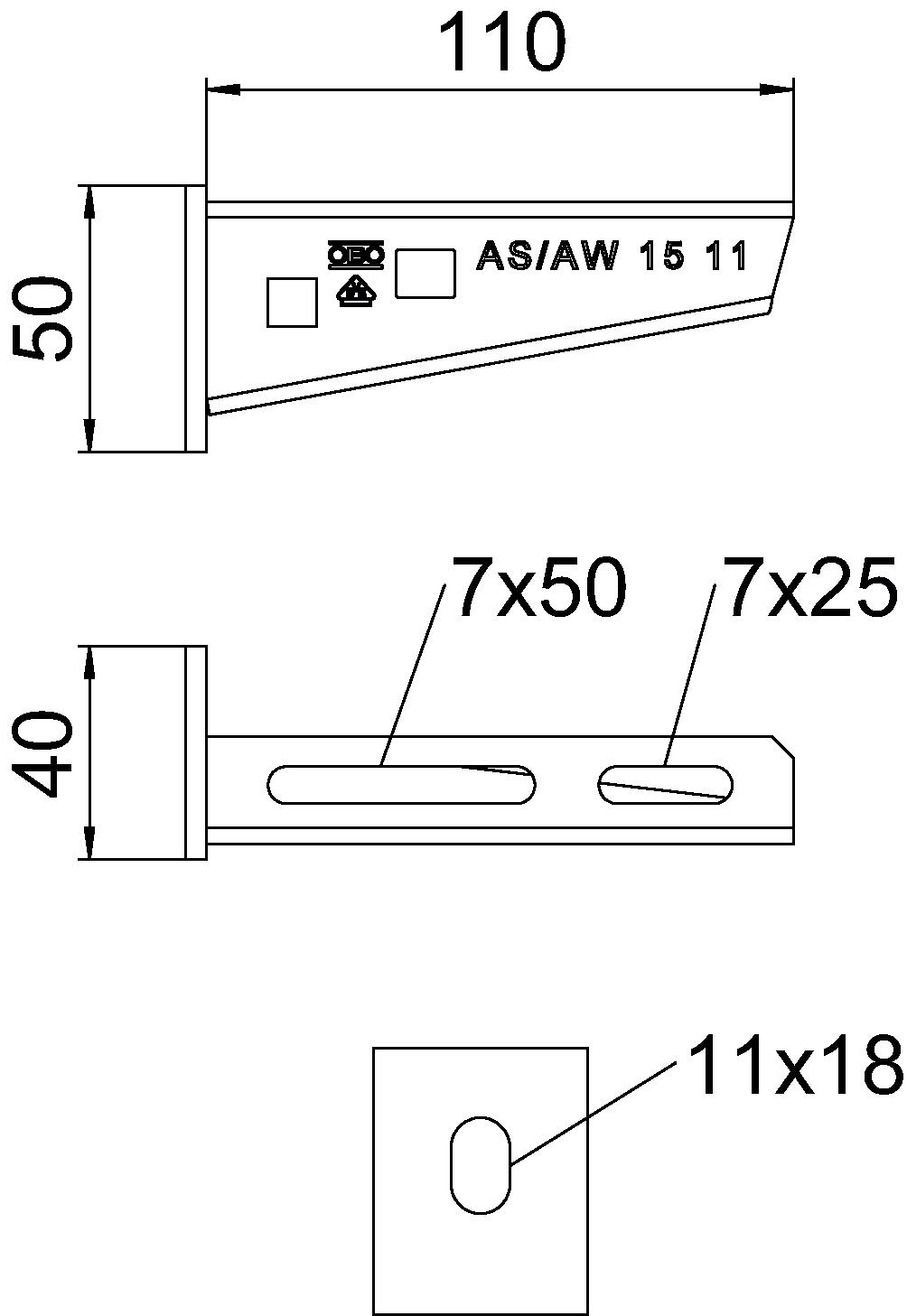

Afmetingen
Afm. H 50 mm Breedte 110 mm Dimensie B110mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 50 mm Kleur roestvrij staal Lengte 40 mm Maat A 40 mm Maat B 110 mm Materiaal Roestvast staal 1.4301 Oppervlak blank, nabehandeld Roestvast staal, gebeitst ja Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer A2
FRSB 6x12 A2 6406138 100 Stuks - Downloads
-
