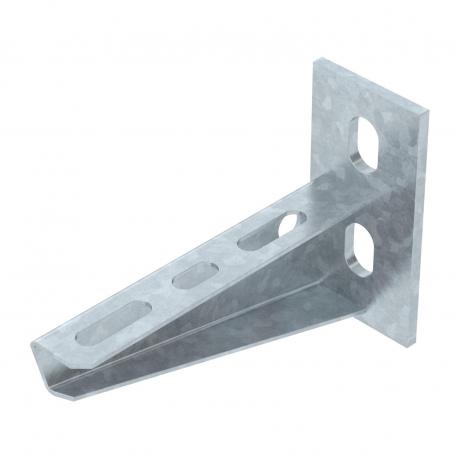

Wand- en profielconsole AW 15 2L
Art.nr. 6420909 | EAN 4012195076773
- Productbeschrijving
-
ProductbeschrijvingWand- en profielconsole met vastgelaste kopplaat met twee bevestigingsgaten.
-
- Technische gegevens
-
Afmetingen
Afm. H 80 mm Breedte 110 mm Breedte 4 in Dimensie B110mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 1,73 in Hoogte 80 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 110 mm Materiaal staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 15 11 FT 2L / 6420909 , 0.20MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 45.23MB , pdfEU Conformiteitsverklaring AW 15 11 FT 2L / 6420909 , 0.13MB , pdfMilieuproductverklaring (EPD) AW 15 11 FT 2L / 6420909 , 1.48MB , pdfUK-Conformiteitsverklaring AW 15 11 FT 2L / 6420909 , 0.09MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
