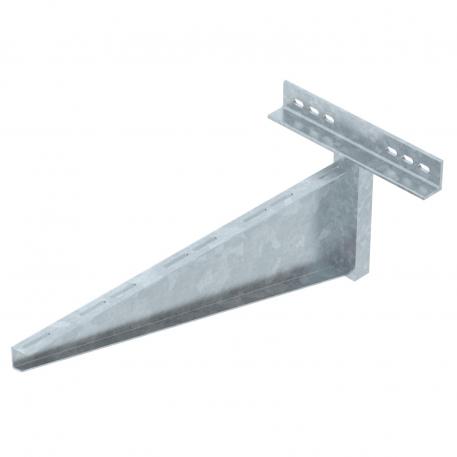

Wand- en klemconsole AWSS FT

Art.nr. 6417930 | EAN 4012196340637

Art.nr. / Type

Breedte

F in kN

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Wandconsole, zwaar model.

Technische gegevens

Afmetingen

Afm. H	341 mm
Breedte	810 mm
Dimensie	B810mm
F in kN	7 kN
Functiebehoud	nee
Gatdiameter	14 mm
Hoogte	341 mm
Kleur	zink
Lengte	400 mm

Maat A	400 mm
Maat B	810 mm
Maat b	160 mm
Maat b1	240 mm
Maat b2	320 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Wandconsole

Alle typen

Alle typen

Type	Breedte	F in kN	Art.nr.	Aantal	kl. VKE
AWSS 21 FT	210 mm	10 kN	6417906	Stuks	1 Stuks
AWSS 31 FT	310 mm	10 kN	6417910	Stuks	1 Stuks
AWSS 41 FT	410 mm	10 kN	6417914	Stuks	1 Stuks
AWSS 51 FT	510 mm	10 kN	6417918	Stuks	1 Stuks
AWSS 61 FT	610 mm	10 kN	6417922	Stuks	1 Stuks
AWSS 71 FT	710 mm	8 kN	6417926	Stuks	1 Stuks
AWSS 81 FT	810 mm	7 kN	6417930	Stuks	1 Stuks
AWSS 91 FT	910 mm	6,5 kN	6417934	Stuks	1 Stuks
AWSS 101 FT	1010 mm	6 kN	6417938	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Platkopbout met combimoer F	FRSB 6x12 F	6406122	Stuks	100 Stuks
