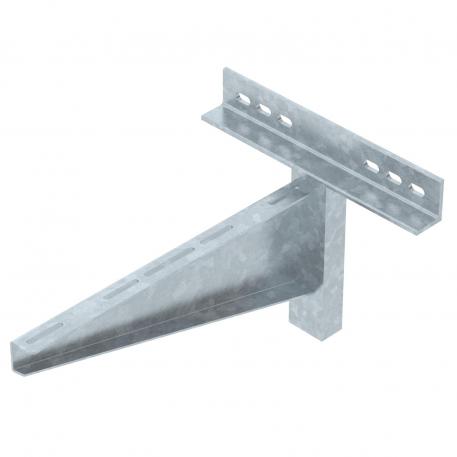

Wand- en klemconsole AWSS FT 510 | 10

morepic-1

morepic-2

Wand- en klemconsole AWSS FT

Art.nr. 6417918 | EAN 4012196340453

Art.nr. / Type

Breedte

F in kN

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Wandconsole, zwaar model.

Technische gegevens

Afmetingen

Afm. H	335 mm
Breedte	510 mm
Dimensie	B510mm
F in kN	10 kN
Functiebehoud	nee
Gatdiameter	14 mm
Hoogte	335 mm
Kleur	zink
Lengte	400 mm

Maat A	400 mm
Maat b	160 mm
Maat B	510 mm
Maat b1	240 mm
Maat b2	320 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Wandconsole

Alle typen

Alle typen

Type	Breedte	F in kN	Art.nr.	Aantal	kl. VKE
AWSS 21 FT	210 mm	10 kN	6417906	Stuks	1 Stuks
AWSS 31 FT	310 mm	10 kN	6417910	Stuks	1 Stuks
AWSS 41 FT	410 mm	10 kN	6417914	Stuks	1 Stuks
AWSS 51 FT	510 mm	10 kN	6417918	Stuks	1 Stuks
AWSS 61 FT	610 mm	10 kN	6417922	Stuks	1 Stuks
AWSS 71 FT	710 mm	8 kN	6417926	Stuks	1 Stuks
AWSS 81 FT	810 mm	7 kN	6417930	Stuks	1 Stuks
AWSS 91 FT	910 mm	6,5 kN	6417934	Stuks	1 Stuks
AWSS 101 FT	1010 mm	6 kN	6417938	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Platkopbout met combimoer F	FRSB 6x12 F	6406122	Stuks	100 Stuks

Downloads

Specificatieblad AWSS 51 FT / 6417918 , 0.21MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

EU Conformiteitsverklaring AWSS 51 FT / 6417918 , 0.15MB , pdf

REACH Conformiteitsverklaring AWSS 51 FT / 6417918 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring AWSS 51 FT / 6417918 , 0.12MB , pdf

Download

Milieuverklaring Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek AWSS 51 FT / 6417918, 65.09 kB, jpg

Dimensionale tekening AWSS 51 FT / 6417918, 64.82 kB, jpg

AWSS 51 FT / 6417918

6417918_KSTP1.stp, 240.36 kB
