Voegplaat FS 85 | 4 | 100 | 1,5

morepic-1

Voegplaat FS

Art.nr. 7070205 | EAN 4012196079971

Art.nr. / Type

Breedte

Hoogte	4 mm

Maat B

Plaatdikte	1,5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Voegplaat in brede uitvoering voor toepassing in alle kabelgoten en verspankabelgoten.

Technische gegevens

Technische gegevens

Aantal schroeven	2 St.
Breedte	85 mm
Breedte	4 in
Dimensie	B100mm
Functiebehoud	ja
Geschikt voor draadgoot	nee
Geschikt voor kabeldraagsysteemhoogte	35 mm
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	nee
Hoogte	4 mm
Lengte	100 mm

Maat B	100 mm
Materiaal	staal
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Scharnierverbinder horizontaal	nee
Scharnierverbinder verticaal	nee
Uitvoering	Voegplaat
Verbindingstype	Schroefverbinder
Verspanuitvoering	ja

Alle typen

Alle typen

Type	Breedte	Hoogte	Maat B	Plaatdikte	Art.nr.	Aantal	kl. VKE
SSLB 100 FS	85 mm	4 mm	100 mm	1,5 mm	7070205	Stuks	20 Stuks
SSLB 150 FS	135 mm	4 mm	150 mm	1,5 mm	7070209	Stuks	20 Stuks
SSLB 200 FS	185 mm	4 mm	200 mm	1,5 mm	7070213	Stuks	20 Stuks
SSLB 300 FS	285 mm	4 mm	300 mm	1,5 mm	7070217	Stuks	20 Stuks
SSLB 400 FS	385 mm	4 mm	400 mm	1,5 mm	7070221	Stuks	20 Stuks
SSLB 500 FS	485 mm	4 mm	500 mm	1,5 mm	7070225	Stuks	20 Stuks
SSLB 550 FS	535 mm	4 mm	550 mm	1,5 mm	7070229	Stuks	20 Stuks
SSLB 600 FS	585 mm	4 mm	600 mm	1,5 mm	7070233	Stuks	20 Stuks

Downloads

Specificatieblad SSLB 100 FS / 7070205 , 0.17MB , pdf

Richtlijn Brandbeveiliging in de elektrotechniek – een richtlijn voor de brandveilige gebouwinstallatie , 2.00MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Zwischendeckeninstallationen , 5.16MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring SSLB 100 FS / 7070205 , 0.15MB , pdf

UK-Conformiteitsverklaring SSLB 100 FS / 7070205 , 0.14MB , pdf

Download

REACH Conformiteitsverklaring SSLB 100 FS / 7070205 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SSLB 100 FS / 7070205 , 0.12MB , pdf

Download

Montagehandleiding Rastbare Kabelrinnensysteme Magic , 11.60MB , pdf

Montagehandleiding Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

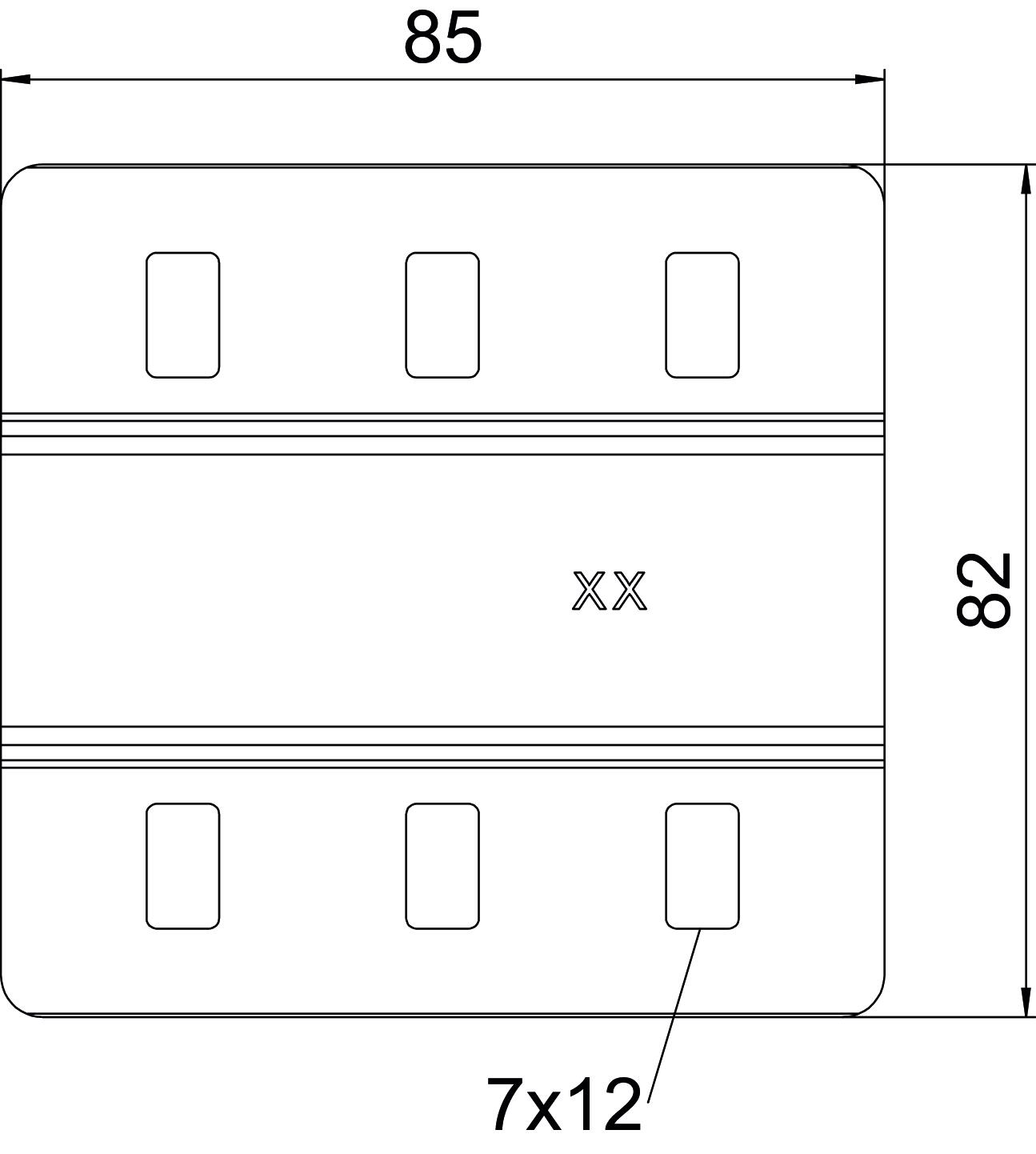

Productgrafiek SSLB 100 FS / 7070205, 37.78 kB, jpg

SSLB 100 FS / 7070205

7070205_KSTP1.stp, 274.69 kB

Stoßstellenleiste.rfa, 392.00 kB
