Voegplaat FS 485 | 4 | 500 | 1,5

morepic-1

Voegplaat FS

Art.nr. 7070225 | EAN 4012196095063

Art.nr. / Type

Breedte

Hoogte	4 mm

Maat B

Plaatdikte	1,5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

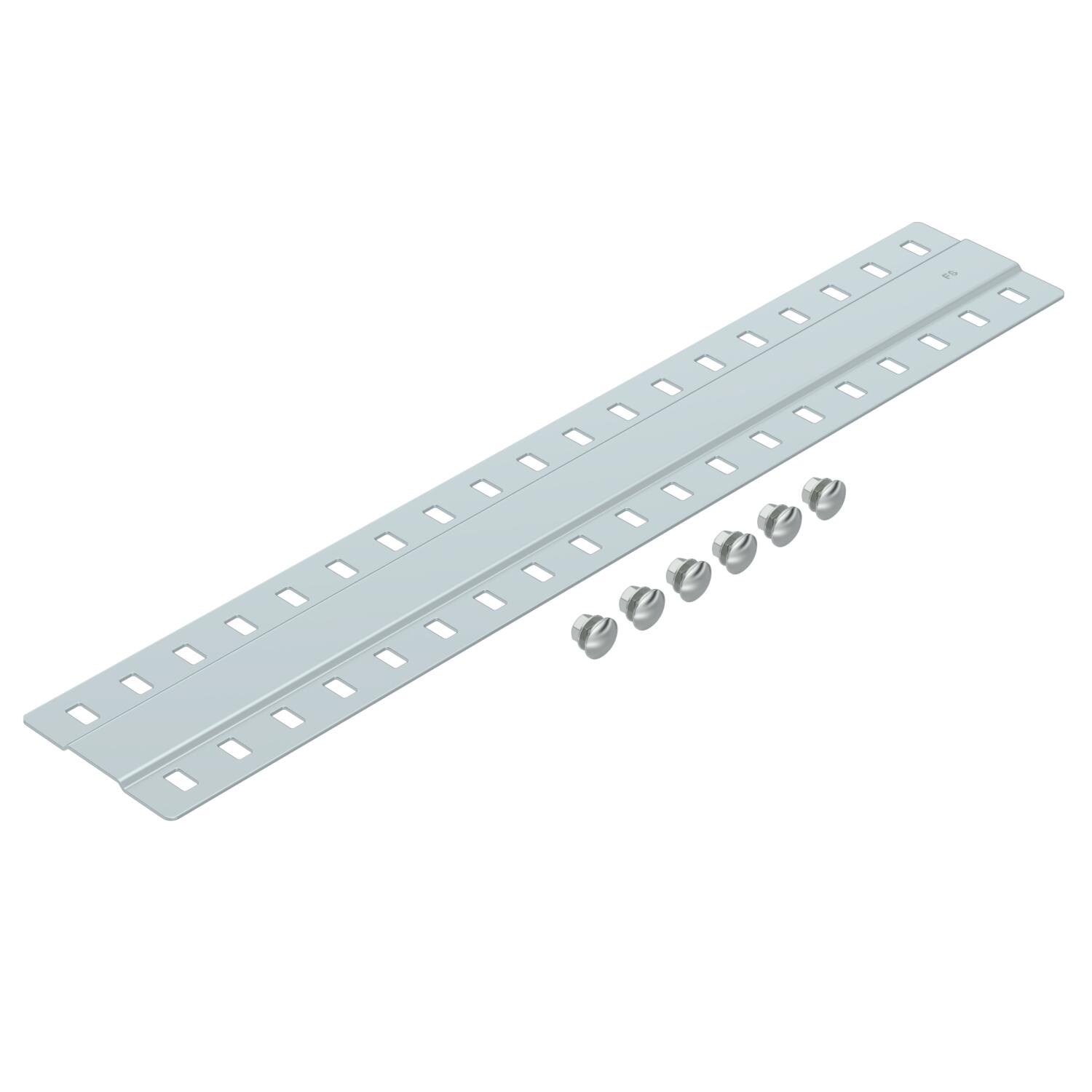

Voegplaat in brede uitvoering voor toepassing in alle kabelgoten en verspankabelgoten.

Technische gegevens

Technische gegevens

Aantal schroeven	6 St.

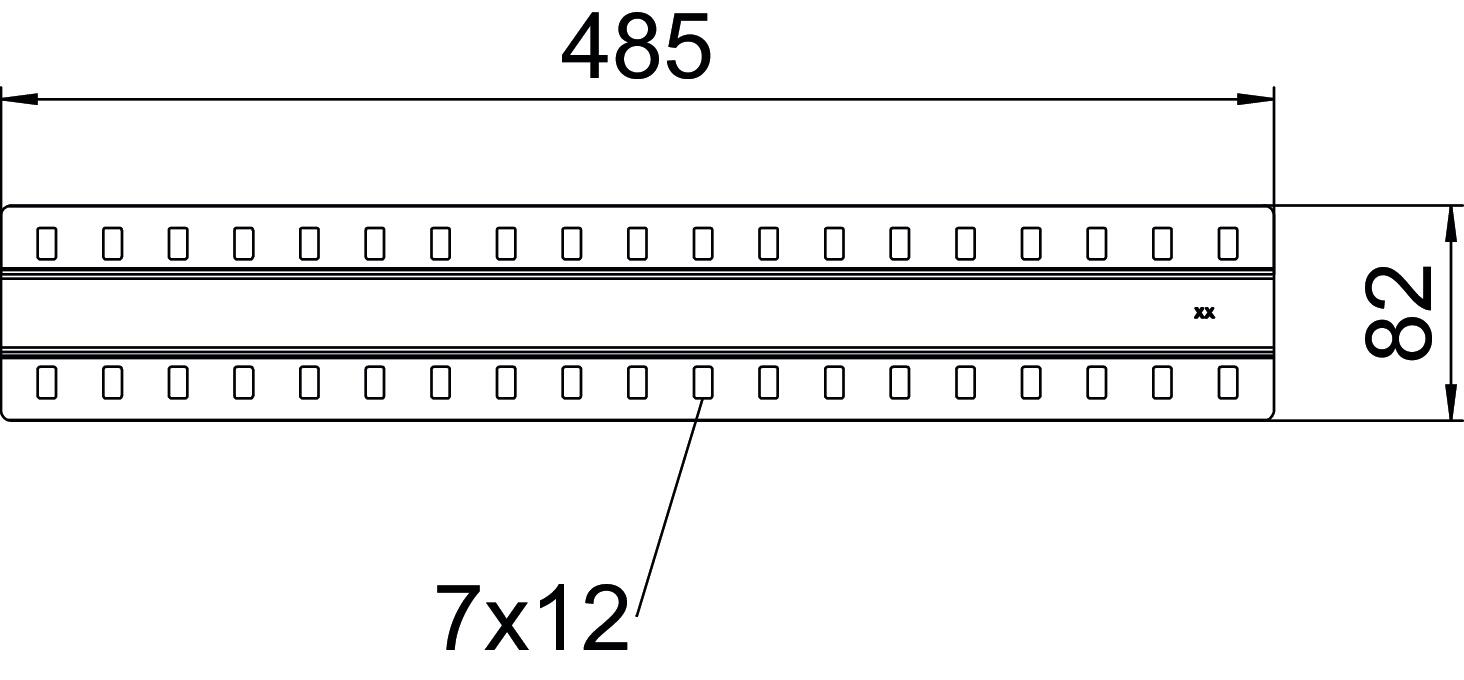

Breedte	485 mm
Breedte	20 in
Dimensie	B500mm
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabeldraagsysteemhoogte	35 mm
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	nee
Hoogte	4 mm
Kleur	zink

Lengte	500 mm
Maat B	500 mm
Materiaal	staal
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Scharnierverbinder horizontaal	nee
Scharnierverbinder verticaal	nee
Uitvoering	Voegplaat
Verbindingstype	Schroefverbinder
Verspanuitvoering	ja

Alle typen

Alle typen

Type	Breedte	Hoogte	Maat B	Plaatdikte	Art.nr.	Aantal	kl. VKE
SSLB 100 FS	85 mm	4 mm	100 mm	1,5 mm	7070205	Stuks	20 Stuks
SSLB 150 FS	135 mm	4 mm	150 mm	1,5 mm	7070209	Stuks	20 Stuks
SSLB 200 FS	185 mm	4 mm	200 mm	1,5 mm	7070213	Stuks	20 Stuks
SSLB 300 FS	285 mm	4 mm	300 mm	1,5 mm	7070217	Stuks	20 Stuks
SSLB 400 FS	385 mm	4 mm	400 mm	1,5 mm	7070221	Stuks	20 Stuks
SSLB 500 FS	485 mm	4 mm	500 mm	1,5 mm	7070225	Stuks	20 Stuks
SSLB 550 FS	535 mm	4 mm	550 mm	1,5 mm	7070229	Stuks	20 Stuks
SSLB 600 FS	585 mm	4 mm	600 mm	1,5 mm	7070233	Stuks	20 Stuks
