Vloerdoos UDHOME9, leeg, roestvast staal
Art.nr. 7427324 | EAN 4012195916789
- Productbeschrijving
-
Productbeschrijving

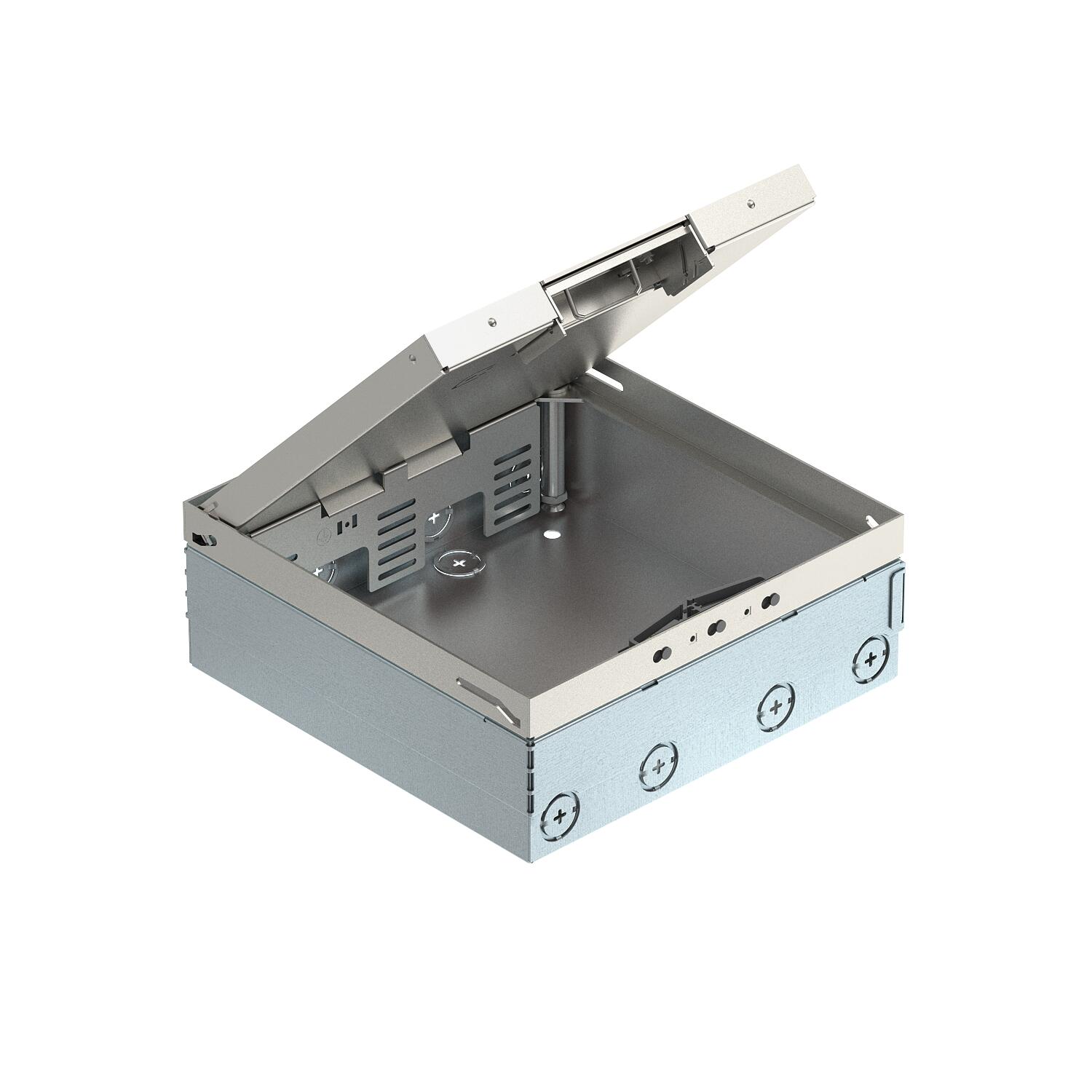

Vierkante vloerdoos voor toepassing in droog onderhouden holle vloeren en voor inbouw in afwerkvloeren binnen. Inbouwbehuizing met voorgestanste invoeropeningen voor buizen (M25). Lege behuizing voor max. 3 universele dragers UT4 voor max. 12 Modules 45®-inbouwapparaten. deksel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 95 mm, het nivelleringsbereik + 30 mm.
In de vloer zichtbare oppervlakken van RVS.
- Technische gegevens
-
Afmetingen
Afm. h 95 mm Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK10 Breedte 246 mm Breedte buitenmaat 243 mm Breedte inbouwmaat 246 mm Dekseluitvoering uitsparing vloerbedekking Dikte vloerbedekking 15 mm Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal nee Geschikt voor vlak gesloten ondervloerkanaal nee Hoogte dekvloer max. 110 mm Hoogte dekvloer min. 95 mm Lengte 246 mm Lengte buitenmaat 243 mm Lengte inbouwmaat 246 mm Materiaal Roestvast staal 1.4301 Met uitsparing vloerbekleding ja Nivelleerbereik max. 125 mm Nivelleerbereik min. 95 mm Openingsmechanisme Handvat uitrusting van de componente Lege behuizing Uitvoering leidinguitlaat Draaibaar Vloerhoogte max. 125 mm Vloerhoogte min. 95 mm - Alle typen
