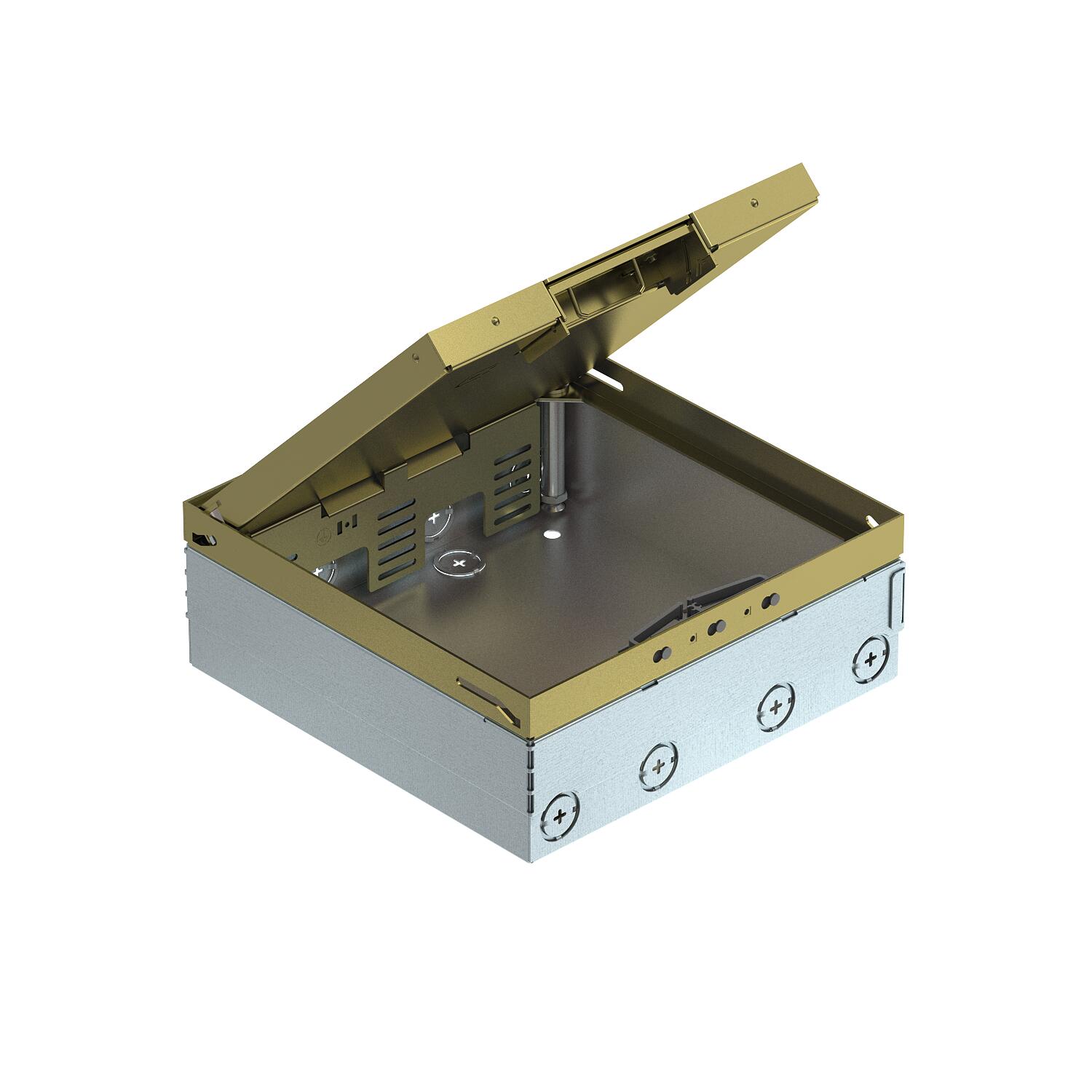

Vloerdoos UDHOME9, leeg, messing

Art.nr. 7427328 | EAN 4012195916796

7427328 / UDHOME9 2M
15 mm
Productbeschrijving
Productbeschrijving
Vierkante vloerdoos voor toepassing in droog onderhouden holle vloeren en voor inbouw in afwerkvloeren binnen. Inbouwbehuizing met voorgestanste invoeropeningen voor buizen (M25). Lege behuizing voor max. 3 universele dragers UT4 voor max. 12 Modules 45®-inbouwapparaten. deksel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 95 mm, het nivelleringsbereik + 30 mm.
In de vloer zichtbare oppervlakken van messing.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Afmetingen

Afm. h 95 mm
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Breedte 246 mm
Breedte buitenmaat 243 mm
Breedte inbouwmaat 246 mm
Dekseluitvoering uitsparing vloerbedekking
Dikte vloerbedekking 15 mm
Hoogte dekvloer max. 110 mm
Hoogte dekvloer min. 95 mm
Lengte 246 mm
Lengte buitenmaat 243 mm
Lengte inbouwmaat 246 mm
Materiaal Messing
Nivelleerbereik max. 125 mm
Nivelleerbereik min. 95 mm
Openingsmechanisme Handvat
uitrusting van de componente Lege behuizing
Uitvoering leidinguitlaat Draaibaar
Vloerhoogte max. 125 mm
Vloerhoogte min. 95 mm
Alle typen

Alle typen

Type Dikte vloerbedekking Art.nr. Aantal kl. VKE
UDHOME9 2M 15 mm 7427328
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

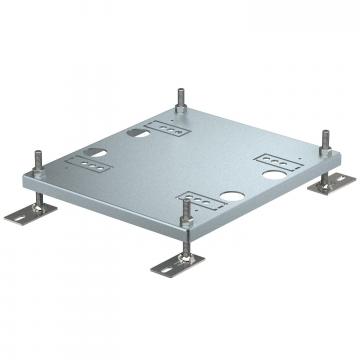

Ophoogstuk voor vloerdoos UDHOME9 Ophoogstuk voor vloerdoos UDHOME9 HE60 UDHOME9 7427444
1 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring UDHOME9 2M / 7427328 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
