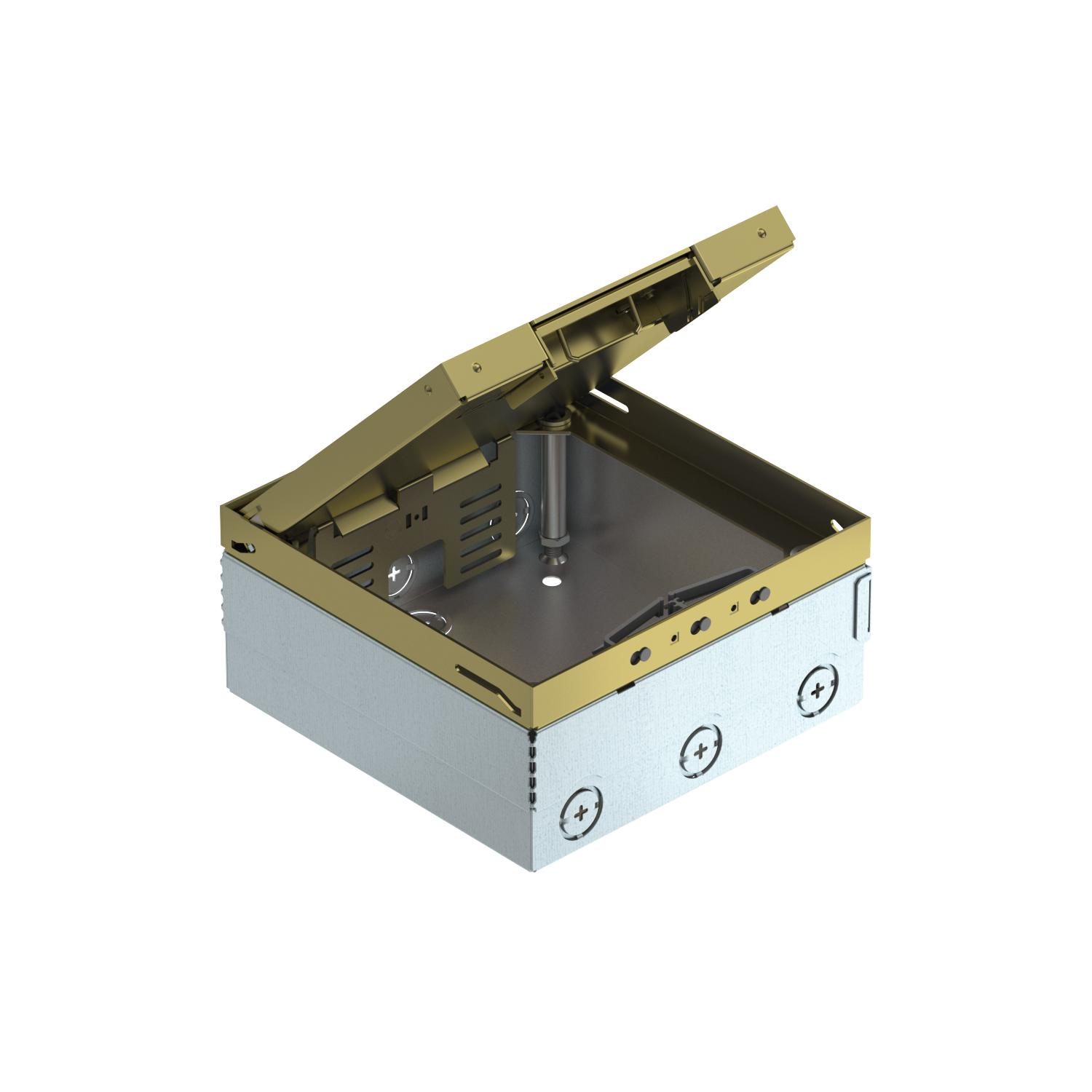

Vloerdoos UDHOME4, leeg, messing

Art.nr. 7427236 | EAN 4012195916567

7427236 / UDHOME4 2M
15 mm
Productbeschrijving
Productbeschrijving
Vierkante vloerdoos voor toepassing in droog onderhouden holle vloeren en voor inbouw in afwerkvloeren binnen. Inbouwbehuizing met voorgestanste invoeropeningen voor buizen (M25). Lege behuizing voor max. 2 universele dragers UT3 voor max. 6 Modules 45®-inbouwapparaten. deksel dankzij 4 nivelleersteunen aanpasbaar aan de bovenkant van de vloerbekleding. De minimum installatiehoogte is 95 mm, het nivelleringsbereik + 30 mm.
In de vloer zichtbare oppervlakken van messing.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwdozen 2
Afm. h 95 mm
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Beschermraam vloerbekleding nee
Breedte 202 mm
Breedte buitenmaat 199 mm
Breedte inbouwmaat 202 mm
CO₂-voetafdruk (GWP) van wieg tot poort 12,653 kg CO₂e / 1 Stuk
Dekseluitvoering uitsparing vloerbedekking
Dikte vloerbedekking 15 mm
Geschikt voor inbouw in dubbele vloer nee
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal nee
Hoogte dekvloer max. 110 mm
Hoogte dekvloer min. 95 mm
Lengte 202 mm
Lengte buitenmaat 199 mm
Lengte inbouwmaat 202 mm
Materiaal Messing
Met uitsparing vloerbekleding ja
Nivelleerbereik max. 125 mm
Nivelleerbereik min. 95 mm
Openingsmechanisme Handvat
uitrusting van de componente Lege behuizing
Uitvoering vierkant
Uitvoering leidinguitlaat Draaibaar
Vloerhoogte max. 125 mm
Vloerhoogte min. 95 mm
Alle typen

Alle typen

Type Dikte vloerbedekking Art.nr. Aantal kl. VKE
UDHOME4 2M 15 mm 7427236
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

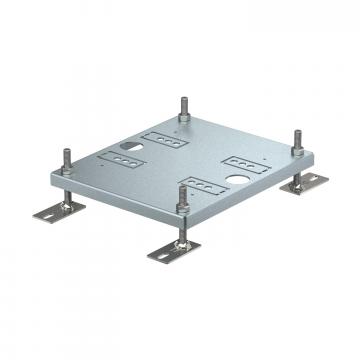

Ophoogstuk voor vloerdoos UDHOME4 Ophoogstuk voor vloerdoos UDHOME4 HE60 UDHOME4 7427440
1 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring UDHOME4 2M / 7427236 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
