Verticale bocht, 3 compartimenten , kanaalhoogte 58 mm

Art.nr. 7400655 | EAN 4012197350673

Art.nr. / Type

Breedte

Aantal compartimenten	3 St.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen). Alleen met de UZD250-4/350-4 compatibel.

Technische gegevens

Technische gegevens

Aantal compartimenten	3 St.
Aantal vaste scheidingswanden	2
Afm. h	58 mm
Breedte	250 mm
Dimensie	330x177,7x177,7
Doorsnede compartiment a	4670 mm²
Doorsnede compartiment b	3884 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee

Hoogte	58 mm
Kanaalbreedte min.	250 mm
Kanaalhoogte min.	58 mm
Lengte	178 mm
Maat a	90 mm
Maat b	70 mm
Materiaal	staal
Oppervlak	bandverzinkt

Alle typen

Alle typen

Type	Breedte	Aantal compartimenten	Art.nr.	Aantal	kl. VKE
KV3 25058-2	250 mm	3 St.	7400655	Stuks	1 Stuks
KV3 35058-2	350 mm	3 St.	7400667	Stuks	1 Stuks

Downloads

Specificatieblad KV3 25058-2 / 7400655 , 0.23MB , pdf

Conformiteitsverklaring KV3 25058-2 / 7400655 , 0.17MB , pdf

KV3 25058-2 / 7400655 , 0.34MB , pdf

Download

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 350-3 , 0.38MB , pdf

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 250-3 , 0.33MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Montagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 19.88MB , pdf

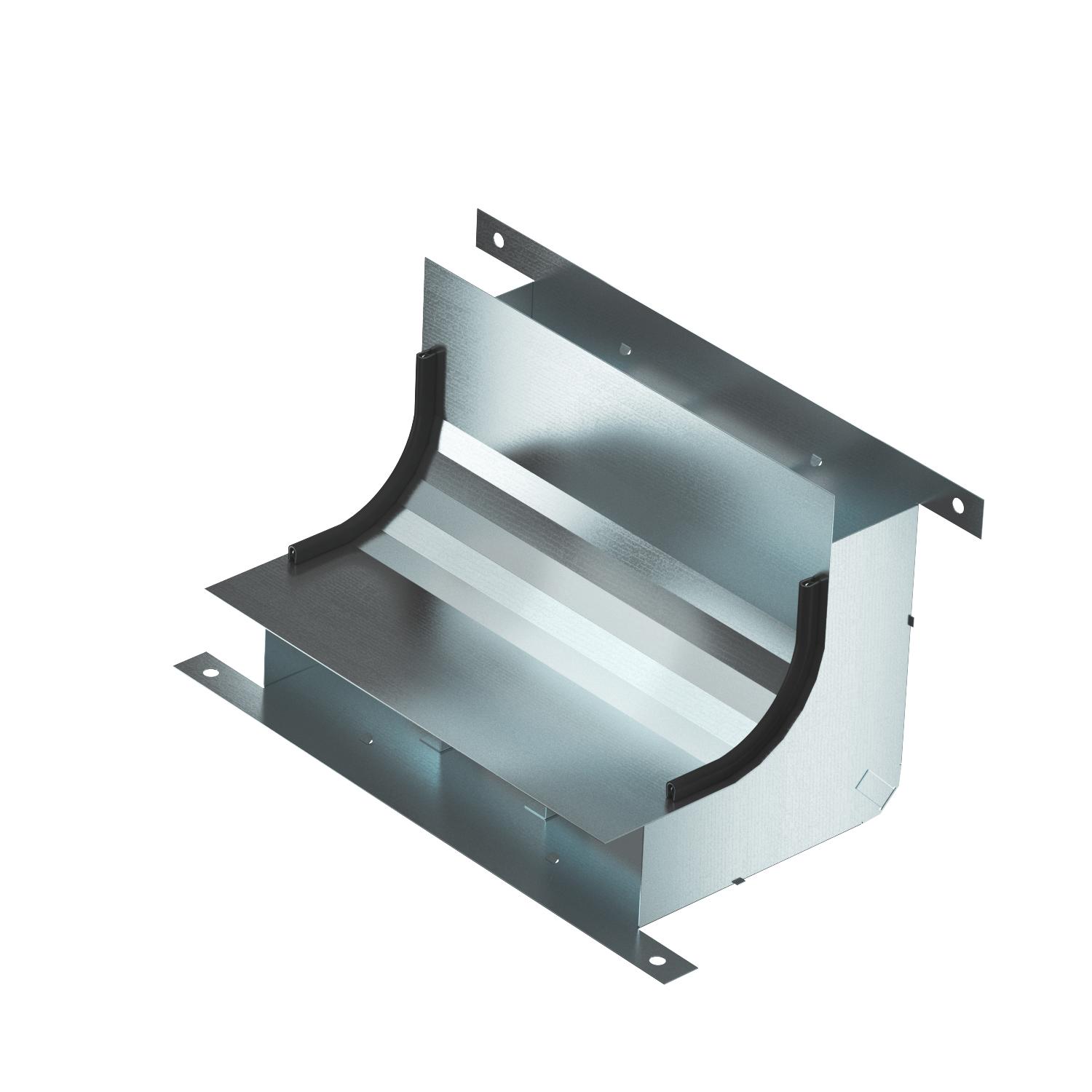

Productgrafiek KV3 25058-2 / 7400655, 81.15 kB, jpg

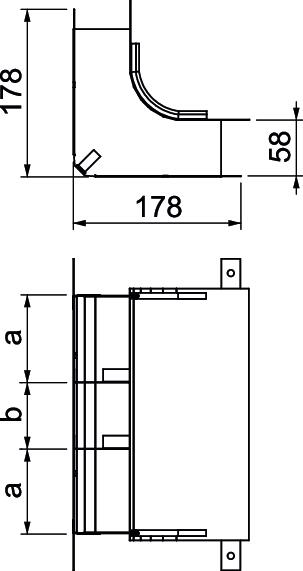

Dimensionale tekening KV3 25058-2 / 7400655, 17.20 kB, jpg
