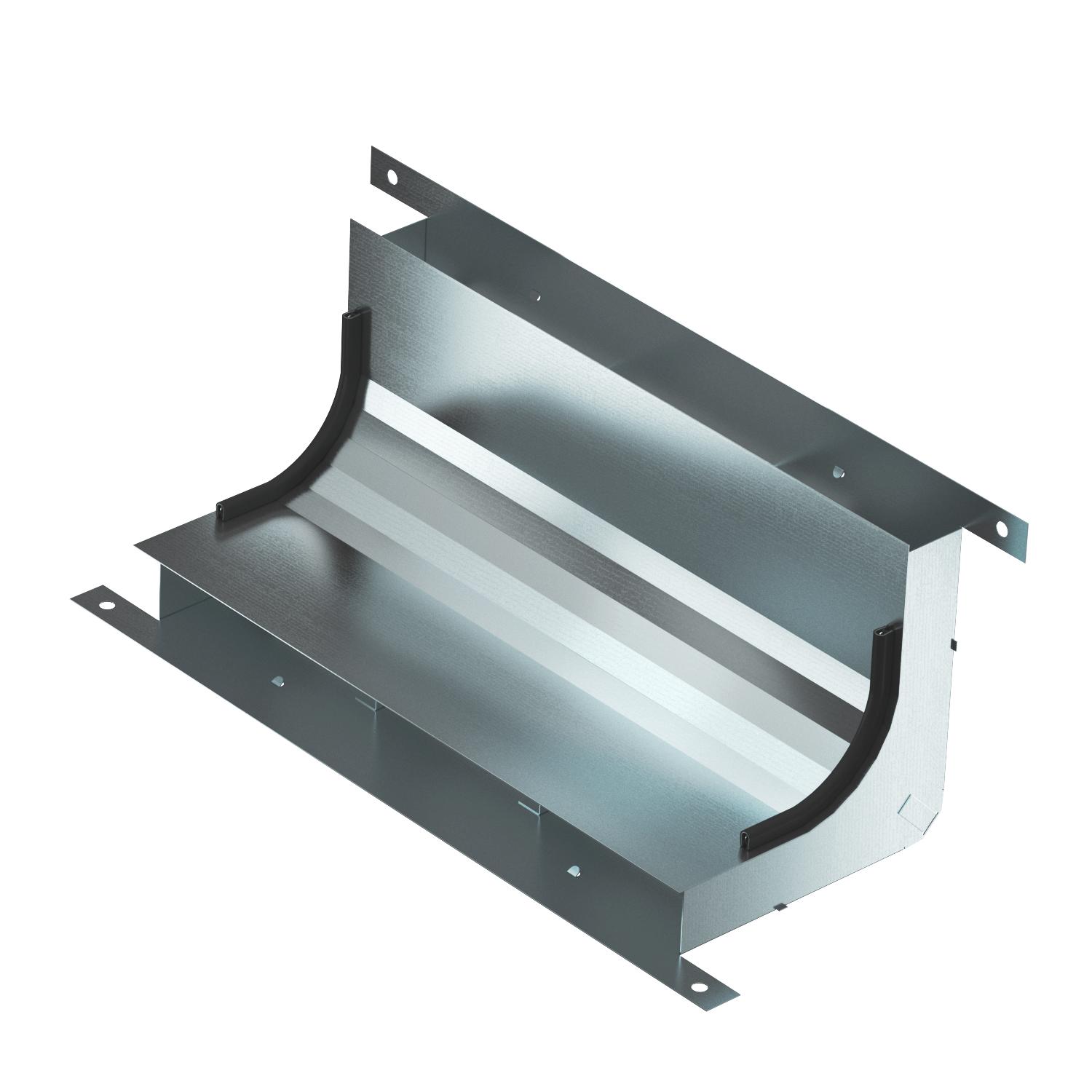

Verticale bocht, 3 compartimenten , kanaalhoogte 38 mm

Art.nr. 7400662 | EAN 4012197349745

3 St.
Productbeschrijving

Productbeschrijving

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Gasdruknagelapparaat
Technische gegevens

Technische gegevens

Aantal compartimenten 3 St.
Aantal vaste scheidingswanden 2
Dimensie 430x177,7x177,7
Doorsnede compartiment a 4060 mm²
Doorsnede compartiment b 3934 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Kanaalbreedte min. 350 mm
Kanaalhoogte min. 38 mm
Materiaal staal
Oppervlak bandverzinkt

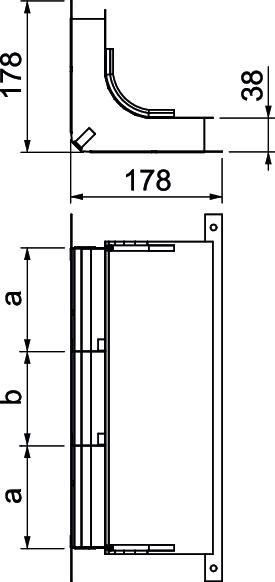

Afmetingen

Afm. h 38 mm
Breedte 350 mm
Hoogte 38 mm
Lengte 178 mm
Maat a 120 mm
Maat b 110 mm
Alle typen

Alle typen

Type Breedte Aantal compartimenten Art.nr. Aantal kl. VKE
KV3 25038-2 250 mm 3 St. 7400650
1 Stuks
KV3 35038-2 350 mm 3 St. 7400662
1 Stuks
