Let op: Dit artikel staat op uitloop.

Verticale bocht, 3 compartimenten , kanaalhoogte 38 mm 250 | 3

morepic-1

morepic-2

Verticale bocht, 3 compartimenten , kanaalhoogte 38 mm

Art.nr. 7400650 | EAN 4012197349653

Art.nr. / Type

Breedte

Aantal compartimenten	3 St.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).

Technische gegevens

Technische gegevens

Aantal compartimenten	3 St.
Aantal vaste scheidingswanden	2
Afm. h	38 mm
Breedte	250 mm
Dimensie	330x177,7x177,7
Doorsnede compartiment a	2982 mm²
Doorsnede compartiment b	2496 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee

Hoogte	38 mm
Kanaalbreedte min.	250 mm
Kanaalhoogte min.	38 mm
Lengte	178 mm
Maat a	90 mm
Maat b	70 mm
Materiaal	staal
Oppervlak	bandverzinkt

Alle typen

Alle typen

Type	Breedte	Aantal compartimenten	Art.nr.	Aantal	kl. VKE
KV3 25038-2	250 mm	3 St.	7400650	Stuks	1 Stuks
KV3 35038-2	350 mm	3 St.	7400662	Stuks	1 Stuks

Downloads

Specificatieblad KV3 25038-2 / 7400650 , 0.21MB , pdf

Conformiteitsverklaring KV3 25038-2 / 7400650 , 0.17MB , pdf

KV3 25038-2 / 7400650 , 0.34MB , pdf

Download

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 250-3 , 0.33MB , pdf

Selectiehulp Snelle selectie kanaalsysteem door afwerkvloer overdekt met ondervloerdoos in systeemgrootte 350-3 , 0.38MB , pdf

Montagehandleiding Im-Beton-Kanalsystem IBK , 3.27MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

Montagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 19.88MB , pdf

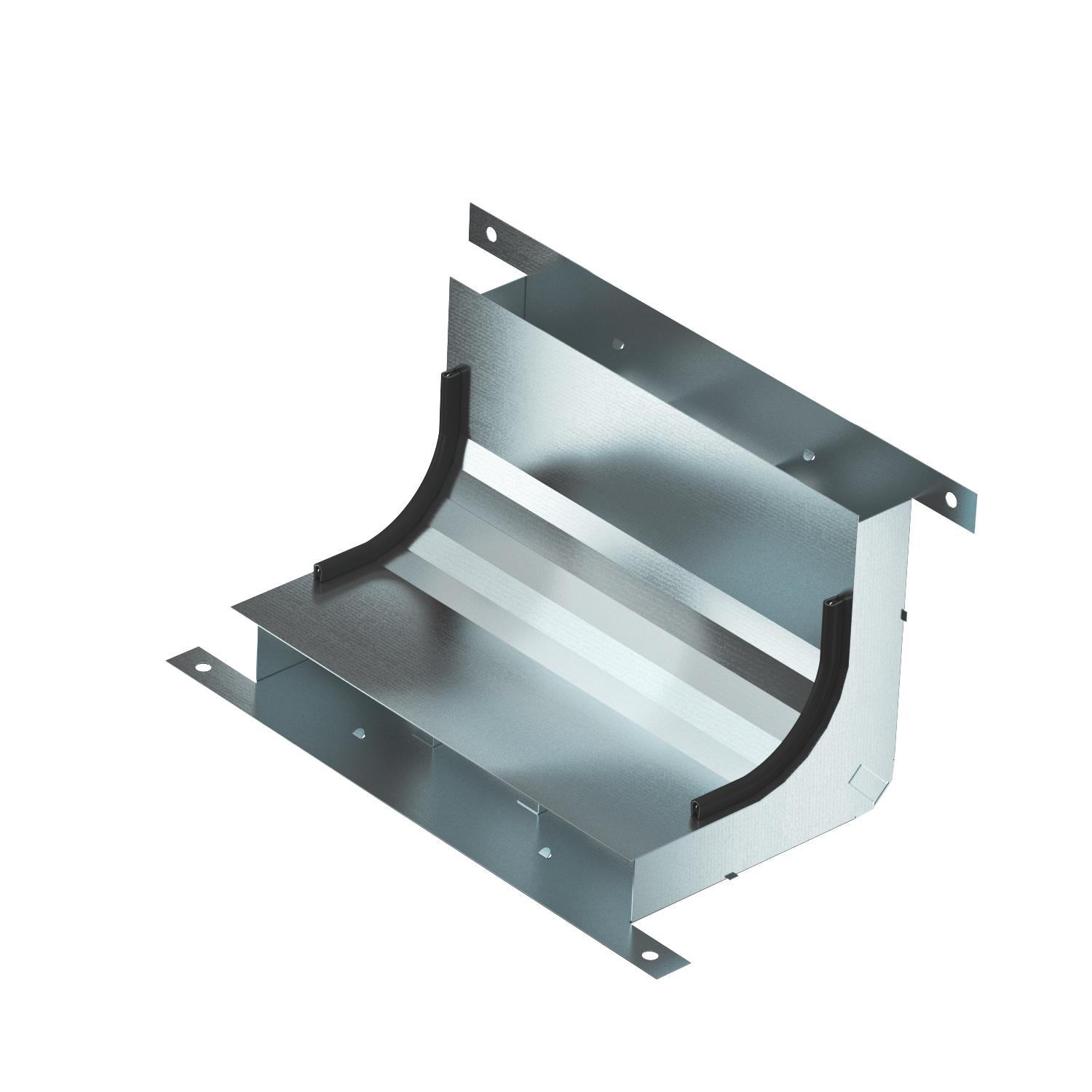

Productgrafiek KV3 25038-2 / 7400650, 79.93 kB, jpg

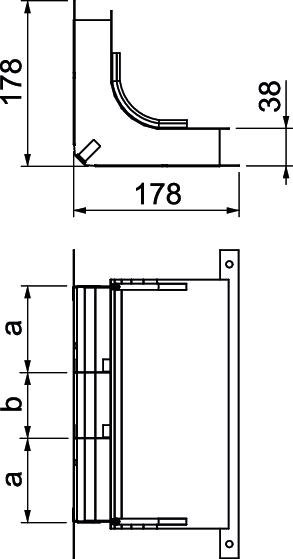

Dimensionale tekening KV3 25038-2 / 7400650, 17.29 kB, jpg

KV3 25038-2 / 7400650
