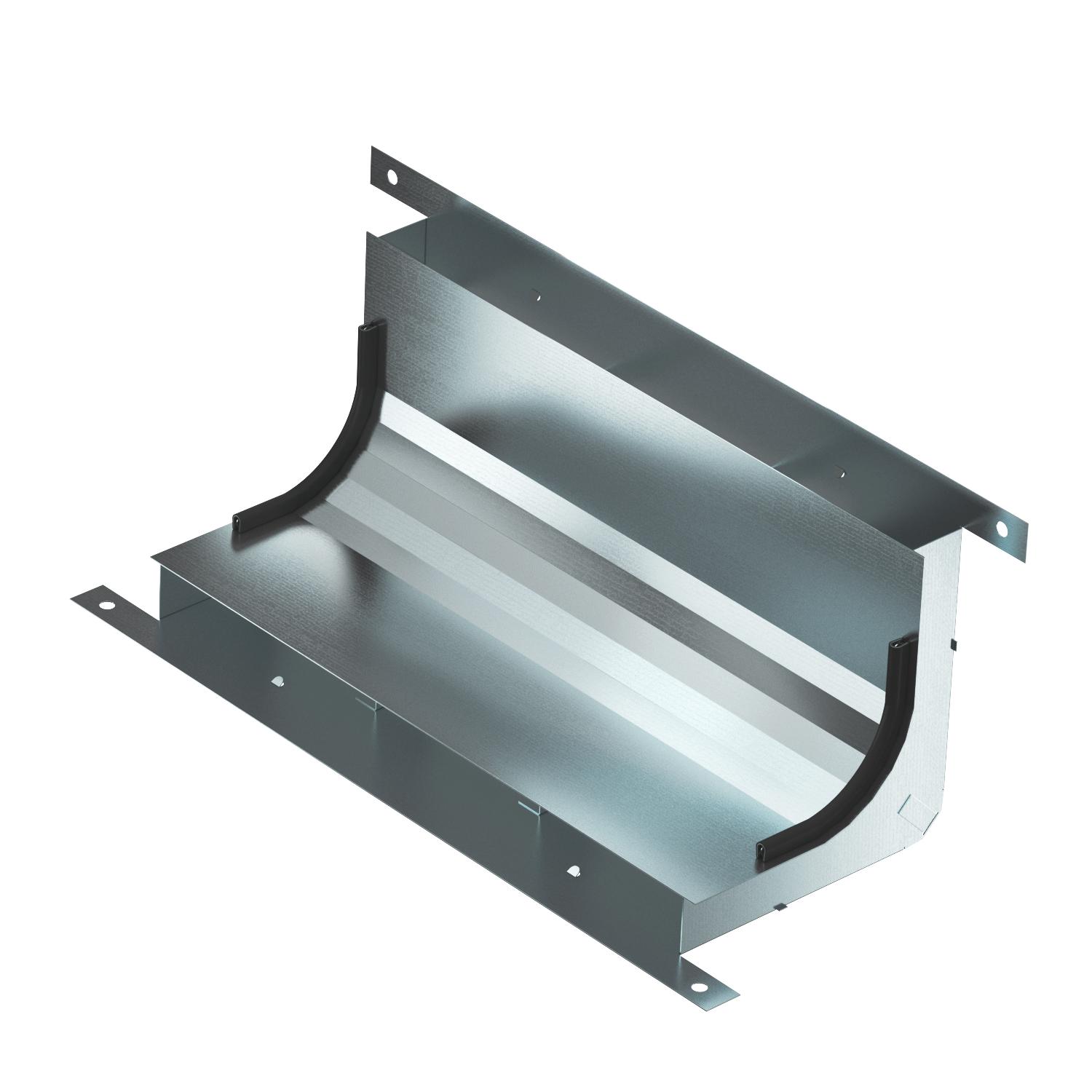

Verticale bocht, 3 compartimenten , kanaalhoogte 28 mm
Art.nr. 7400657 | EAN 4012197349714
- Productbeschrijving
-
ProductbeschrijvingVerticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
-
- Technische gegevens
-
Technische gegevens
Aantal compartimenten 3 St. Aantal vaste scheidingswanden 2 Afm. h 28 mm Breedte 350 mm Dimensie 430x177,7x177,7 Doorsnede compartiment a 2944 mm² Doorsnede compartiment b 2834 mm² Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal nee Hoogte 28 mm Kanaalbreedte min. 350 mm Kanaalhoogte min. 28 mm Lengte 178 mm Maat a 120 mm Maat b 110 mm Materiaal staal Oppervlak bandverzinkt - Alle typen
- Downloads
-
Specificatieblad KV3 35028-2 / 7400657 , 0.16MB , pdfEU Conformiteitsverklaring KV3 35028-2 / 7400657 , 0.17MB , pdfPrestatieverklaring KV3 35028-2 / 7400657 , 0.34MB , pdfMontagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 19.88MB , pdf
