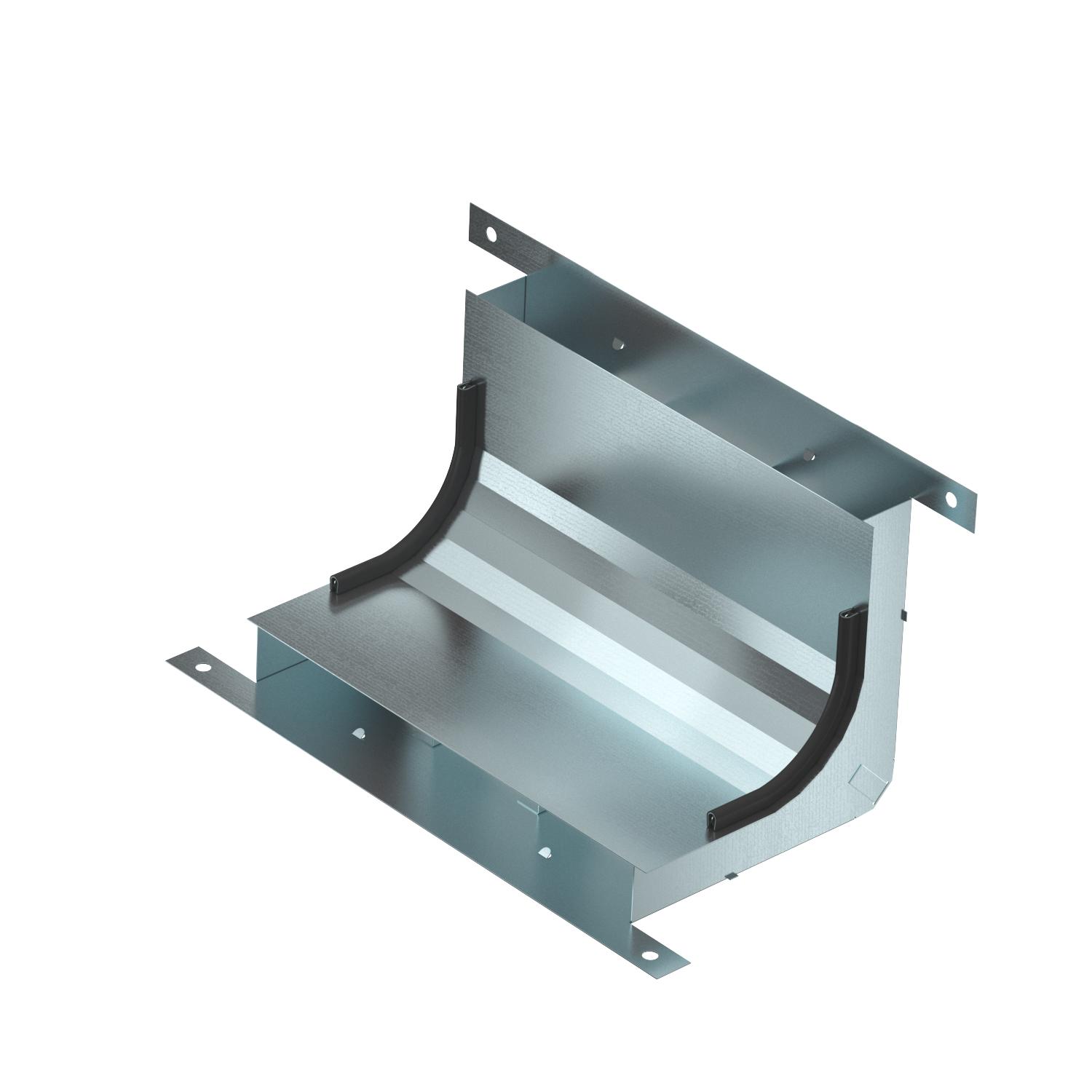

Verticale bocht, 3 compartimenten , kanaalhoogte 28 mm

Art.nr. 7400645 | EAN 4012197349622

3 St.
Productbeschrijving
Productbeschrijving
Verticale bocht (2-delig) voor verticale richtingsverandering van verzonken vloerkanalen (wandaansluitingen, voedingen).
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Gasdruknagelapparaat
Technische gegevens

Technische gegevens

Aantal compartimenten 3 St.
Aantal vaste scheidingswanden 2

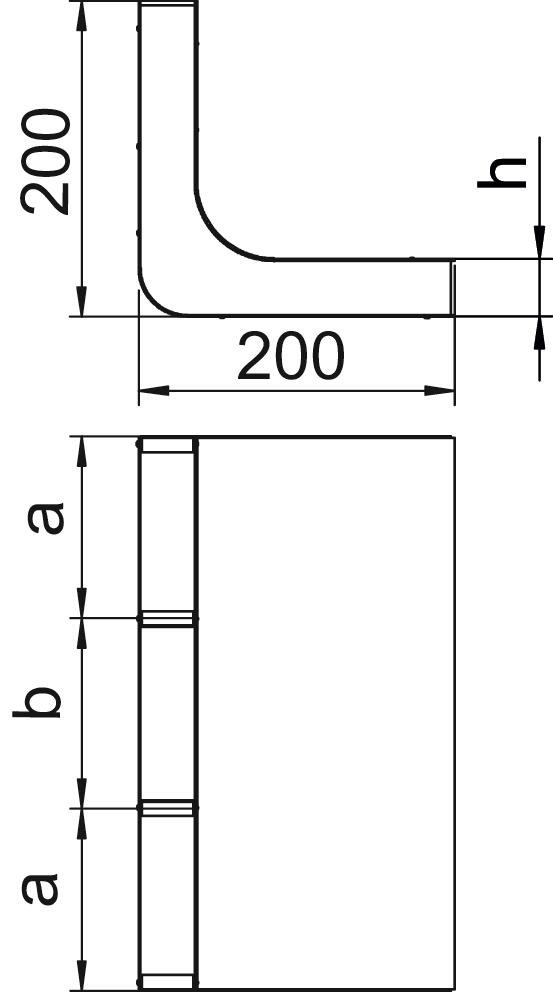

Afm. h 28 mm
Breedte 250 mm
Dimensie 330x177,7x177,7
Doorsnede compartiment a 2166 mm²
Doorsnede compartiment b 1798 mm²
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Hoogte 28 mm
Kanaalbreedte min. 250 mm
Kanaalhoogte min. 28 mm
Lengte 178 mm
Maat a 90 mm
Maat b 70 mm
Materiaal staal
Oppervlak bandverzinkt
Alle typen

Alle typen

Type Breedte Aantal compartimenten Art.nr. Aantal kl. VKE
KV3 25028-2 250 mm 3 St. 7400645
1 Stuks
KV3 35028-2 350 mm 3 St. 7400657
1 Stuks
